柱插筋在承台里，到底该弯锚还是直锚？答案就看一个数

干工程的都遇到过这个事：柱插筋到了基础（承台）里，到底是直着锚下去，还是弯个 90° 钩？班组凭感觉绑，监理拿图集挑，最后一整改就是几千块。其实这事没那么玄——22G101-3 早就给了一个判定标准，就看基础高度够不够。

一、先说个真实的事

有次一个项目复核钢筋，刚进基坑就看见柱插筋齐刷刷地弯着 90° 钩，弯折段足有 40 公分长，密密麻麻一片。问现场带班的："这基础多厚？"答："有的 800，有的 1500。"又问："那 1500 的干嘛也弯这么长？"带班的愣了一下："一直都是这么绑的啊，图集上不都弯钩吗？"

问题就出在这句"一直都是这么绑"。基础厚 1.5 米、C30、Φ25、三级抗震，柱纵筋抗震锚固长度 laE 按 22G101-1 受拉抗震锚固表查（HRB400、C30、三级 laE 取 37d），Φ25 算下来约 925 毫米，竖直段完全塞得下，本该直锚、端部只弯 6d（150mm），结果硬生生多弯了三十来公分——一个承台、一根柱就这么浪费，一个地下室几百根柱，光多弯的钢筋钱和人工就是一笔不小的数。

更要命的是另一头：基础薄、竖直段不够 laE 的，班组又凭着感觉直锚，等到监理拿图集一比，竖直长度不达标，只能凿、拆、返工。

所以这根筋到底怎么锚，真不是"习惯"，而是有一个明确判据的。

二、一句话结论

柱纵筋在基础（含可按基础构造的承台）里的锚固形式，由基础有效高度 hj 和抗震锚固长度 laE 的大小关系决定：

· hj ≥ laE → 直锚：竖直段锚够 laE，端部只弯一个短钩；

· hj ＜ laE → 弯锚：竖直段不够，靠端部弯折 15d 来补足。

依据是《22G101-3》第 66 页"柱纵向钢筋在基础中构造"。这一页把直锚、弯锚、保护层厚薄、箍筋配置一次性说全了。很多同行翻图集找不到，就是因为没锁定"第 66 页"这个位置。

（注：桩基承台里"桩身纵筋锚入承台"是另一套节点，不套用本页柱插筋构造，详见第七节。）

三、第一步：算准"基础有效高度 hj"

先说准定义。22G101-3 第 66 页注 1：hj 是"基础底面至基础顶面的高度"；柱下为基础梁时取梁底面至顶面高度。即 hj 是节点里柱纵筋能锚固的有效高度，不是拿总高随便减个数。

现场估算：普通独立/条形基础（无中间层网）可暂按 hj ≈ 总高 − 底部保护层 − 底层钢筋直径；带基础梁、筏板有中间层网时按 66 页对应节点取，不能一刀切减底板筋径。

还拿刚才的例子：承台厚 800mm，底部保护层 40mm，底板钢筋 Φ20，普通独立式无中间层网，hj ≈ 800 − 40 − 20 ＝ 740mm。拿总高 800 判断就凭空多算 60mm，该弯锚的可能被当成直锚，轻则验收通不过，重则锚固不足。 这是现场最常见的低级错误，偏偏后果最重。

四、第二步：查出 laE（抗震锚固长度）

laE 查 22G101-1 受拉抗震锚固表（表 1-4），按抗震等级/混凝土/钢筋级别取值，并计直径分段、保护层、涂层、扰动等修正，以结构说明指定版本和修正条件为准。

常用基准（HRB400 C30）：lab 35d；三级抗震 labE 37d；一二级抗震 labE 40d。

示例仅演示：假定某项目按 laE 表、HRB400、C30、三级、Φ25 取 laE ≈ 925mm（37d×25）。这是查表值，实际还要按修正条件调；换成一二级 labE 取 40d 再按本项目表修正，比三级长，要按表取别一句带过。这个数值，就是你拿 hj 去比的"标尺"。

五、第三步：两种做法，对号入座

做法一：直锚（hj ≥ laE）

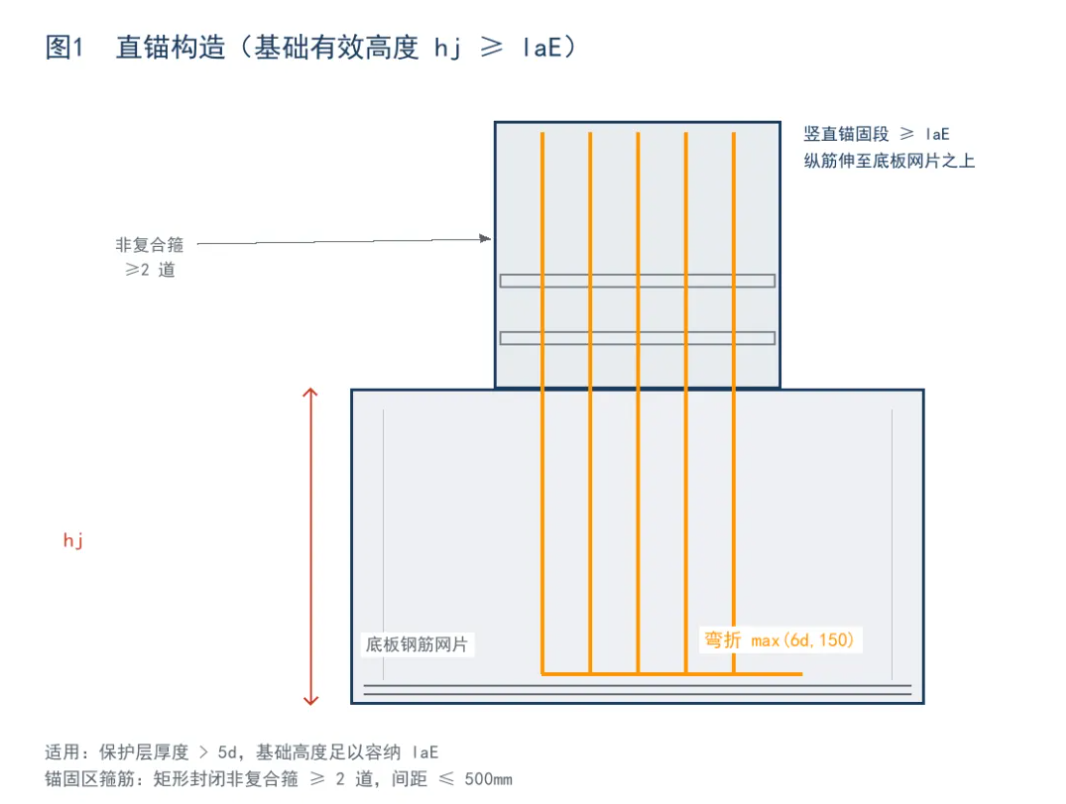

图1 直锚构造

直锚前提：纵筋伸至基础底层钢筋网片之上（或按节点支承底层网），不能只满足竖直长度。满足后：

· 竖直段 ≥ laE；

· 端部 90° 弯折，弯折段取 max(6d, 150mm)；

· 保护层 ＞5d 时，基础内设矩形封闭非复合箍不少于 2 道，间距 ≤ 500mm。

前面例子 hj＝740＜925 不能直锚；若承台厚 1.5m、无中间层网，hj≈1440＞925，就可直锚，端部只需弯 6d。

做法二：弯锚（hj ＜ laE）

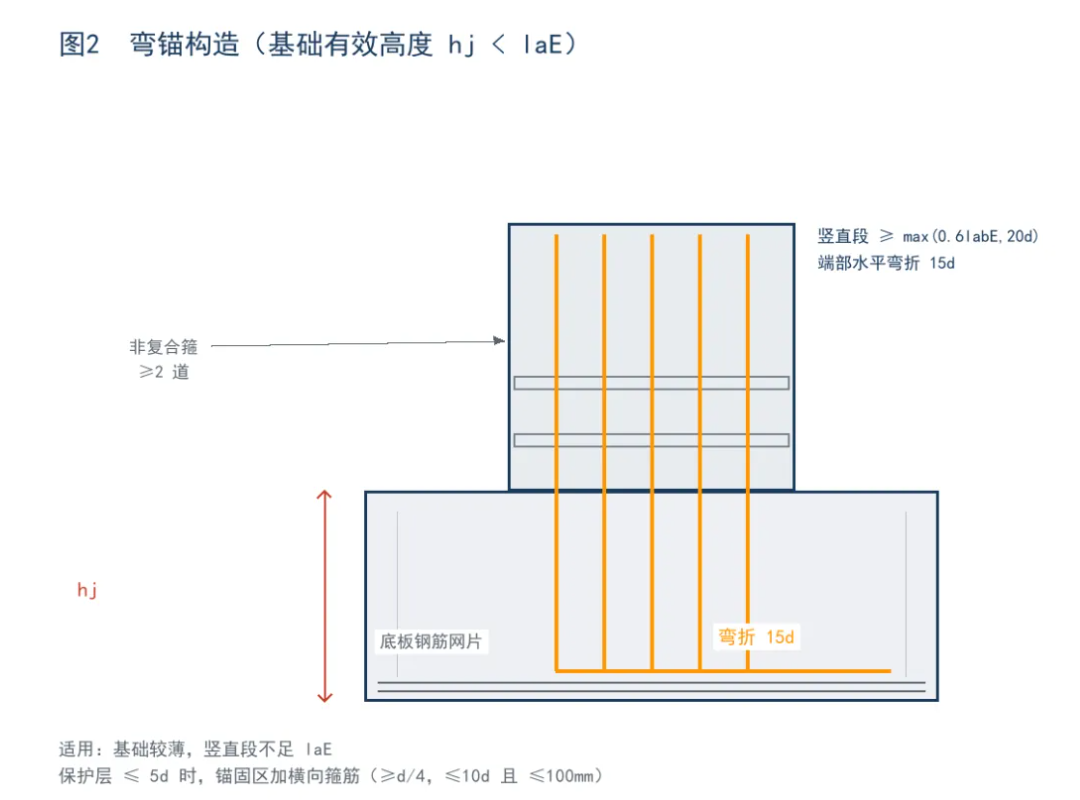

图2 弯锚构造

· 竖直段 ≥ max(0.6labE, 20d)；

· 端部 90° 水平弯折 ≥ 15d（15d 是端部水平段，非全部锚固；总锚固仍应满足 laE，竖直段 + 弯折段共同等效满足 laE）；

· 保护层 ＞5d 时：仍按非复合箍 ≥2 道、间距 ≤ 500mm；

· 保护层 ≤5d 时：锚固区加横向筋，直径 ≥ d/4（最大纵筋），间距 ≤ 5d（最小纵筋）且 ≤ 100mm；

· 弯折方向弯向保护层厚侧，边角柱两侧保护层不一致时按图集分侧处理。

一句话：竖直段"折半"打底、端部弯折补足，二者共同受力——弯锚由竖直粘结段 + 端部弯折段一起满足 laE 等效锚固，弯折段改善应力传递并防拔出，不是弯折段单独传力。

判定流程

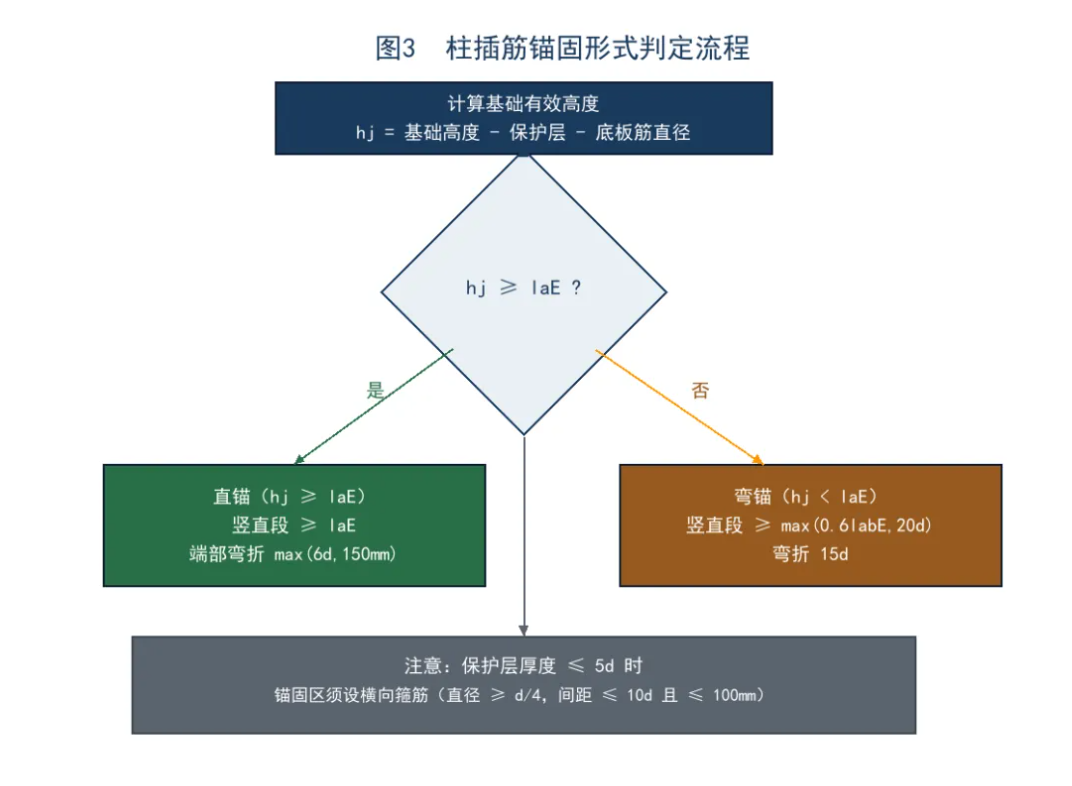

图3 判定流程

六、为什么非要这么规定？

区别在力的传递方式。直锚靠钢筋与混凝土的粘结握裹力，埋得够长够深就能均匀传力，所以竖直段满足 laE 足够，端部 6d 小钩主要起构造和定位作用。竖直段不足 laE 时，光靠竖直段握裹不够，必须由竖直粘结段 + 端部 90° 弯折段共同承担——弯折段通过机械咬合和混凝土局部承压改善传递、防钢筋拔出，从而与竖直段一起等效满足 laE。

理解这一层就明白：hj 够，多弯是浪费；hj 不够，少弯是隐患。 图集用"高度"卡，不是让现场凭手感。

七、承台要特别注意的一点

柱纵筋在承台锚固要分清两件事，不能混：

1. 柱纵筋锚入承台（独立柱下承台、厚承台、单桩承台按柱基础构造）：参照 66 页直弯锚，即上文 hj 与 laE 那套；

2. 桩身纵筋锚入承台、一柱一桩、柱筋直接入桩：走 22G101-3 桩基章节（如 2-48 类节点）和设计说明，常见直锚满足 la 且 ≥35d、斜弯 ≥75°、不足时竖直 ≥0.6lab 且 ≥20d 并弯 15d 等，按设计选用，不套本文学例。

收口：柱插筋按 66 页；桩筋入承台、一柱一桩按桩基节点和设计说明；网上"锚入承台 ≥35d"只用于部分桩筋直锚节点，不能当柱插筋通用标准。

另有特殊情形：轴心/小偏心、基础高（或基础顶至中间层网片顶）≥1200mm，或大偏心 ≥1400mm 时，可仅四角纵筋伸至底板（或中间层网片）、四角间距 ≤1000，其余锚基础顶面下 laE（22G101-3 第 66 页注 4）。两点：一"可仅四角"非"全不弯"，其余仍满足 laE 且按设计位置截断；二带筏板中间层网按"基础顶至中间层网片顶"判 1200/1400，不按总厚。且须设计指定，现场不能自作主张。

八、现场四个高频坑（都是钱）

1. 不看 hj，全套弯锚。 基础够厚硬弯 15d，多出的弯折全是钢筋钱，还加绑扎工时——纯浪费。

2. hj 够大仍按老习惯弯长钩。 班组"祖传"一律弯 15d，图集要求直锚时只弯 6d，白白多弯。

3. 保护层 ≤5d 忘加横向筋。 验收硬指标，间距 ≤5d（最小纵筋）且 ≤100mm，漏了返工。

4. 弯折方向反了。 应弯向保护层厚侧，贴薄保护层弯易顶模板露筋；边角柱分侧处理。

九、现场检查清单（收藏这一条就够）

· ☐ 基础有效高度 hj 是否按节点取（普通独立/条形基础可暂按 总高−底保护−底层筋径；带基础梁/筏板中间层以 66 页节点为准）？

· ☐ laE 是否按抗震等级/混凝土/钢筋级别查 22G101-1 表并按本项目修正条件取值？

· ☐ hj ≥ laE？是 → 直锚（竖直≥laE、伸至底层网片、弯折 max(6d,150)）；否 → 弯锚（竖直≥max(0.6labE,20d)、弯折 15d、总锚固满足 laE）

· ☐ 基础内柱箍筋（保护层＞5d）：非复合箍 ≥2 道、间距 ≤500mm？

· ☐ 保护层 ≤5d 时，锚固区横向筋到位（直径≥d/4、间距≤5d 且 ≤100mm）？

· ☐ 弯折方向是否朝向保护层厚侧（边角柱分侧处理）？

十、规范依据速查表

说明：上表为便于现场速查的归纳，引用规范时请以现行有效版本原文为准；个别页码如有更新，以你手上图集为准。

十一、结尾

说到底，柱插筋弯锚还是直锚，核心就一个字——高度：hj 够 laE，直锚；不够，弯锚。别让"祖传做法"和"图省事"替你把钢筋钱和验收关一起赔进去。

干钢筋这行，懂构造、会看图集，比多绑两根筋值钱得多。
