混凝土衬砌渠道施工技术交底

混凝土衬砌渠道施工技术交底

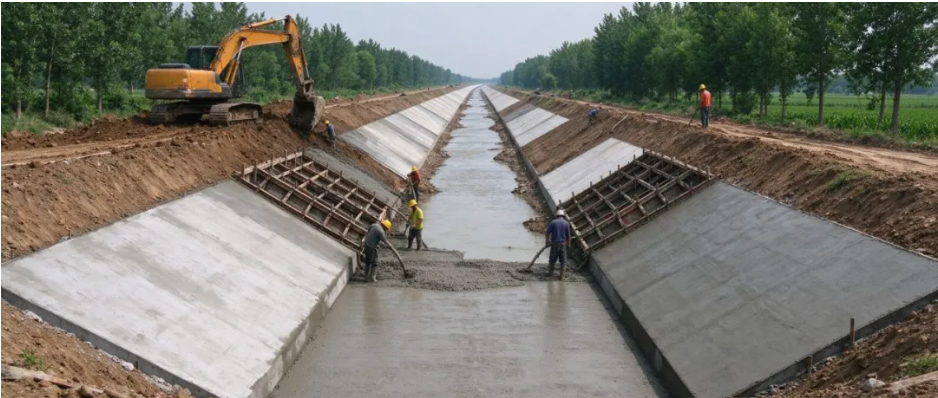

渠道现浇混凝土衬砌施工现场

一、交底依据与适用范围

本技术交底依据《水工混凝土施工规范》（SL 677—2014）、《水利水电工程施工质量检验与评定规程》（SL 176—2007）、《灌溉与排水工程施工质量评定规程》（SL 703—2015）及本工程设计文件、施工组织设计和专项方案编制，适用于灌溉与排水工程、农田水利工程中采用现浇混凝土衬砌的渠道（含梯形、矩形及U型断面）施工全过程。凡参与渠道混凝土衬砌的技术、试验、测量、机械及作业人员，均须在开工前熟悉本交底内容并签字确认。

二、施工准备与材料要求

● 技术准备：复核渠道中心线、断面尺寸、纵坡和渠底高程，编制衬砌施工方案和分段浇筑计划，做好测量放样。

● 材料要求：水泥、砂、碎石、外加剂等原材进场检验合格，配合比经试验确定，渠道衬砌混凝土强度、抗渗、抗冻等级符合设计。

● 机具准备：混凝土拌和与运输设备、振动棒、抹子、刮尺、模板、水准仪、钢尺等进场并检查合格。

● 现场准备：渠道断面开挖整形完成，垫层铺设压实，施工便道和排水设施就绪，地基承载力满足要求。

三、渠道开挖整形与垫层、模板

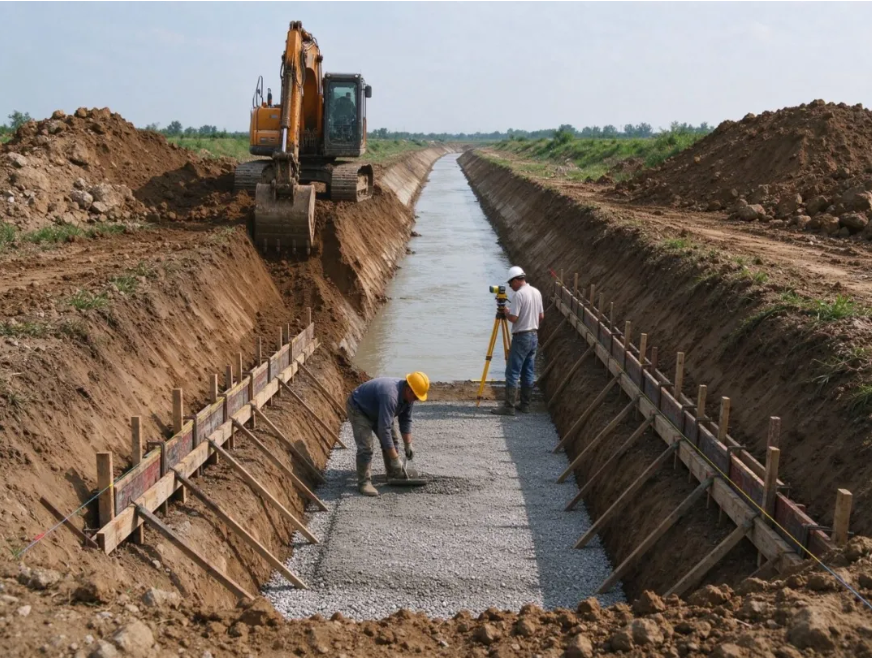

渠道开挖整形与垫层模板

● 按测量放样控制渠道中心线、开口线和渠底高程，机械开挖预留人工整形厚度，人工修整断面保证尺寸和坡度准确。

● 渠底和渠坡垫层按设计铺设砂砾、碎石或土工膜，垫层厚度和压实度符合要求，表面平整、无积水。

● 按设计支设衬砌模板，模板拼缝严密、支撑牢固，拉线控制断面尺寸和渠坡坡度，模板上口用方木和支撑固定。

● 模板安装尺寸、渠底高程经复测合格并办理验收签证后方可浇筑，模板表面涂脱模剂、清理干净。

四、现浇混凝土衬砌浇筑

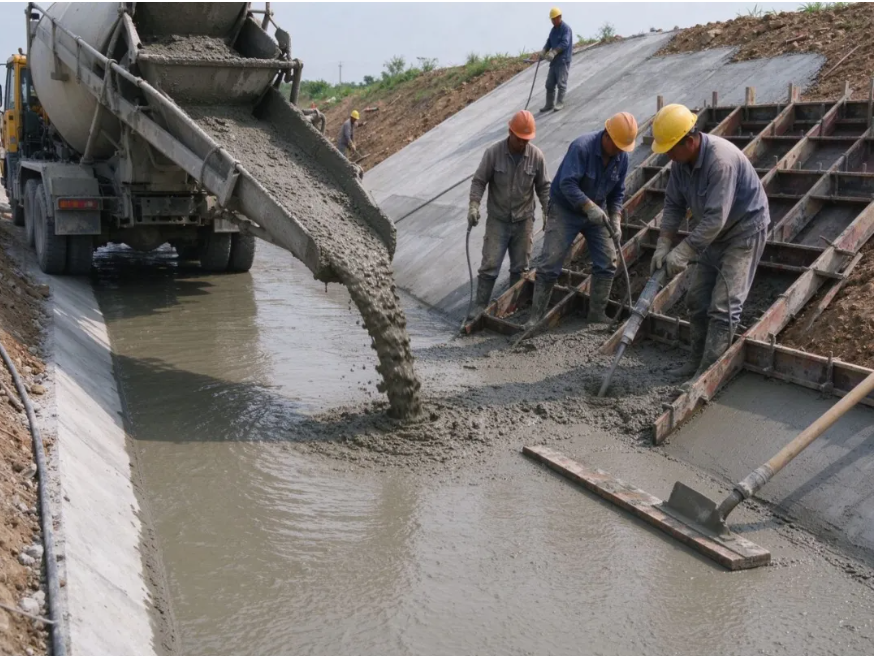

渠道混凝土衬砌浇筑

● 混凝土按批准的配合比拌制，严格控制水灰比和坍落度，拌和均匀、随拌随用，运输过程中防止离析。

● 浇筑按先渠底后渠坡、先下后上顺序进行，混凝土通过溜槽或料斗入仓，分层摊铺、振捣密实，不漏振、不过振。

● 振捣后及时用刮尺刮平、抹子抹面，保证混凝土表面平整、密实，收面光洁，渠道断面和线性圆顺。

● 浇筑宜连续进行，避免出现冷缝；留施工缝时位置和处理符合规范要求，接缝面凿毛冲洗并铺浆后继续浇筑。

● 浇筑成型后及时覆盖洒水养护，养护时间不少于规范规定，防止早期失水开裂，养护期内不得受冲和堆物。

五、伸缩缝处理与止水

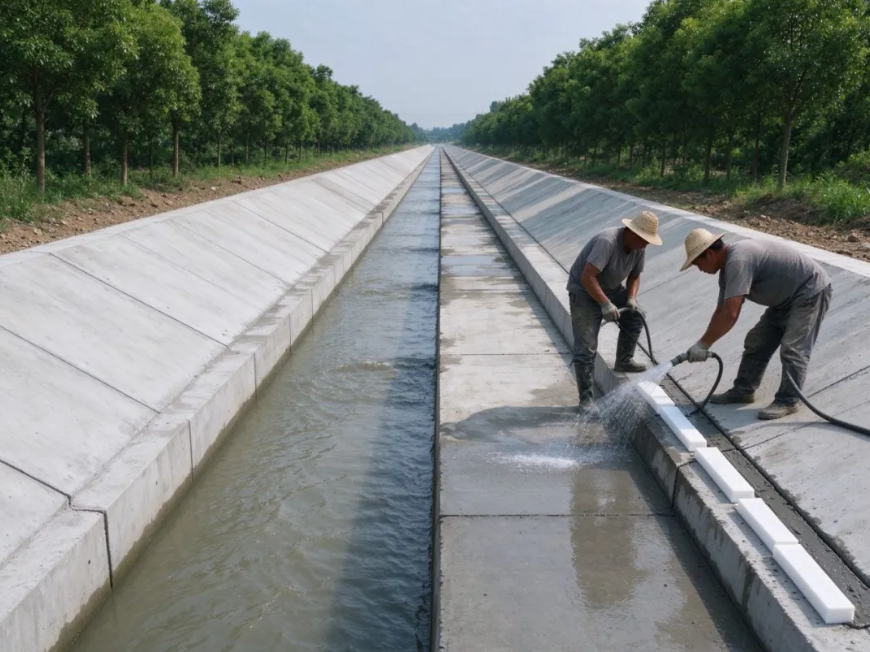

伸缩缝处理与养护

● 按设计设置伸缩缝，缝位、缝型（矩形、半缝、通缝）和缝宽符合设计，缝间距沿渠长均匀设置。

● 伸缩缝内下部填充聚乙烯闭孔泡沫板等嵌缝材料，上部灌注聚氨酯密封胶等嵌缝料，嵌填饱满、与混凝土面结合牢固、表面平整。

● 止水及伸缩缝材料进场检验合格，安装位置正确、搭接牢靠，防止漏水。

● 衬砌完成并达到强度后及时切割或成型伸缩缝，清理缝槽，嵌缝材料随配随用、填缝密实平顺。

六、质量控制与检验

● 按《水利水电工程施工质量检验与评定规程》（SL 176—2007）和《灌溉与排水工程施工质量评定规程》（SL 703—2015）划分工序和单元工程，渠道现浇混凝土衬砌按施工检查验收段划分单元工程。

● 主控项目：混凝土强度、抗渗抗冻等级、衬砌厚度、伸缩缝与止水设置、渠底高程和断面尺寸等应符合设计和规范。

● 混凝土试件按规定留置，原材料和中间产品检验合格，检测记录和评定资料完整、可追溯。

表1 渠道混凝土衬砌实测项目

七、常见质量问题及防治

● 衬砌裂缝、渗水：混凝土养护不足、伸缩缝设置不当，应加强养护、按设计设置伸缩缝并填缝密实。

● 衬砌厚度不足、表面蜂窝麻面：振捣不密实或漏浆，应控制坍落度、充分振捣并保证模板严密。

● 断面尺寸和坡度偏差：放样和模板控制不严，应严格测量放样、拉线支模并复测验收。

● 混凝土离析、冷缝：运输和浇筑不连续，应控制运输时间、连续浇筑并按规范处理施工缝。
