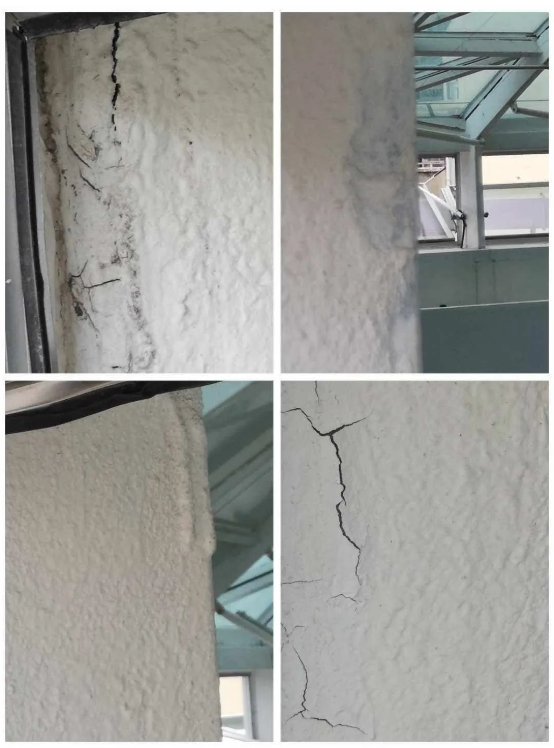

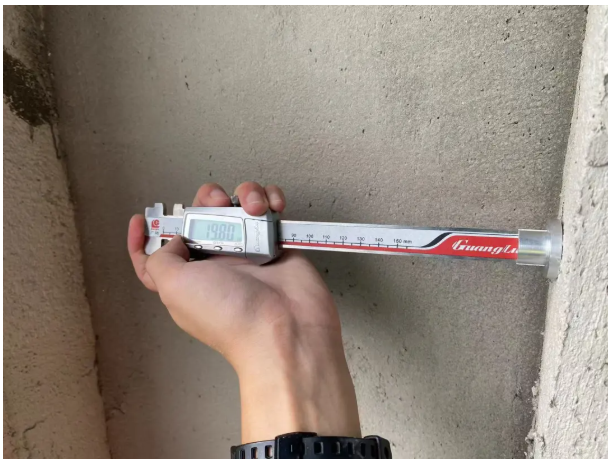

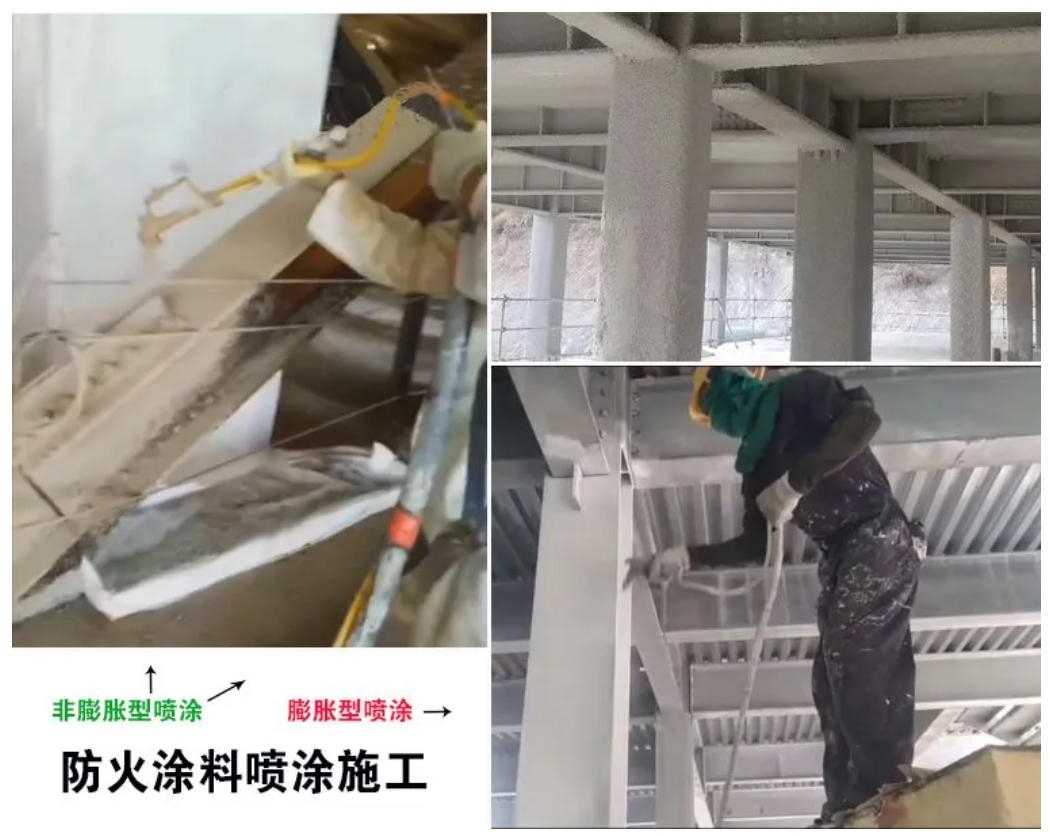

钢结构防火涂料是建筑钢结构消防安全的核心防线，其施工质量直接决定钢构件耐火极限、建筑防火等级，也是施工现场验收、第三方检测、工程评优的重点核查项目。当下建筑防火要求日趋严格，涂料选型厚度、特殊节点施工、实测验收标准、资料合规性、质量通病防治成为施工管理的重中之重。 本文结合GB 14907-2018《钢结构防火涂料》、GB 50205-2020《钢结构工程施工质量验收标准》规范要求，系统化梳理厚型、薄型、超薄型防火涂料核心参数、现场验收标准、特殊节点施工要求、资料核查要点及通病防治措施，可直接用于施工交底、现场管控、验收自查。 1、三类防火涂料厚度、耐火极限及适用场景（规范精准界定） 根据国标规范，钢结构防火涂料按涂层厚度分为超薄型、薄型、厚型三类，三者耐火原理、施工厚度、耐火极限、应用场景差异极大，施工前必须根据设计防火等级精准选型，严禁混用错用。 1.1 超薄型防火涂料 核心参数：涂层干膜厚度≤3mm，属于膨胀型防火涂料，高温下涂层可膨胀形成致密隔热炭层，防火隔热效果优异、饰面平整美观。 耐火极限：适配0.5h～1.5h防火等级需求。 适用场合：主要用于室内轻型钢结构、建筑装饰钢构件、办公楼及商场轻钢龙骨、屋面檩条等对外观装饰性要求高、防火等级偏低的构件，仅适用于室内干燥环境，禁止用于户外、潮湿及腐蚀工况。 1.2 薄型防火涂料 核心参数：涂层干膜厚度3mm～7mm，同样为膨胀型涂料，兼具防火性能与装饰性，施工成型效果均匀。 耐火极限：适配1.0h～2.0h防火等级需求。 适用场合：广泛应用于多层厂房、商超、写字楼、室内承重钢梁、钢柱等常规室内承重钢结构，是民用建筑钢结构最常用的防火涂料类型。 1.3 厚型防火涂料 核心参数：涂层干膜厚度＞7mm，属于非膨胀型无机防火涂料，以绝热隔热为核心防火原理，涂层厚度大、附着力强、耐候性好。 耐火极限：适配2.0h及以上高防火等级需求，最高可满足3.0h耐火极限标准。 适用场合：主要用于高层钢结构、大跨度工业厂房、仓储建筑、易燃易爆车间、消防重点区域的主承重钢柱、主梁，以及户外露天钢结构、高温高湿、腐蚀环境下的钢构件，是高防火等级工程的首选涂料。 2、现场厚度测量方式及验收合格标准 防火涂料涂层厚度是验收一票否决项，所有测量、验收流程严格遵循GB 50205-2020规范要求，必须做到实测实量、数据留存、全程可追溯。 2.1 现场厚度测量方式 2.1.1 超薄型、薄型防火涂料：采用高精度涂层测厚仪检测，针对钢梁、钢柱、钢桁架等构件，按规范均匀布设检测点位，重点覆盖构件正面、侧面、边角等关键区域。 2.1.2 厚型防火涂料：采用针式测厚仪（探针测厚）检测，部分大型构件可配合激光测厚设备辅助核验，检测时探针垂直插入涂层直至钢构件基面，精准读取厚度数据。 2.1.3 点位布设要求：单个构件检测点位不少于5处，大跨度、超长构件需加密点位；构件端部、拼接位置、受力节点必须增设检测点，杜绝漏测关键部位。 2.2 验收合格标准 2.2.1 超薄型、薄型膨胀型防火涂料：整体涂层厚度偏差不得小于设计厚度-200μm，所有检测点位厚度均需满足设计耐火极限对应的厚度要求，无大面积偏薄区域。 2.2.2 厚型非膨胀型防火涂料：80%及以上涂层面积完全满足设计厚度及对应耐火极限要求；剩余20%薄弱区域，最薄处厚度不得低于设计厚度的85%，且无连片超薄区域，不影响整体防火隔热性能。 2.2.3 通用要求：所有构件涂层厚度、均匀度需匹配设计耐火等级，严禁通过局部加厚弥补大面积厚度不足，实测数据需同步记录归档，作为验收、复检核心资料。 3、特殊位置防火涂料施工及验收专项要求 梁柱交接、构件节点、螺栓部位等隐蔽、异形位置是防火施工的薄弱环节，也是验收高频问题点，极易出现漏涂、薄涂、空鼓脱落问题，需执行专项施工管控标准。 3.1 梁柱交接节点：该位置应力集中、结构复杂，属于防火关键部位，施工时需分层喷涂，确保交接缝隙、阴角死角无空缺、无露底；涂层需与梁、柱主体涂层平顺衔接，厚度与构件主体耐火极限较大一侧设计厚度一致，严禁节点区域减薄涂刷。 3.2 螺栓、铆钉连接位置：高强螺栓、普通螺栓、拼接板周边是施工盲区，必须重点补涂覆盖，完全包裹螺栓头、螺母、垫片及拼接缝隙；禁止仅涂刷构件平面、忽略螺栓凸起部位，确保无金属外露，规避火灾高温下螺栓优先受热失效风险。 3.3 构件边角、端部、拼接缝：钢结构棱角、端部易出现涂料堆积、脱落、厚度不足问题，施工时需薄层多遍喷涂，边角压实收光；拼接缝隙需提前封堵密实，再整体涂刷防火涂料，杜绝缝隙漏涂、透底。 3.4 隐蔽节点：吊顶内、墙体包裹、设备遮挡的隐蔽钢构件，需在封闭前完成防火涂料施工及厚度验收，留存隐蔽工程影像及检测记录，封闭后不再补办施工，避免遗留防火隐患。 4、第三方检测报告与型式认可文件核查要点 防火涂料属于消防专项材料，资料合规性是工程竣工验收、消防备案的必备条件，施工进场、验收阶段必须双重核查，杜绝不合格材料进场使用。 4.1 型式认可文件核查：进场材料必须具备消防产品型式认可证书、产品型式检验报告，核查证书参数与现场涂料型号、厚度、耐火极限完全匹配，证书在有效期内；严禁使用过期、参数不符、套用证书的涂料产品。 4.2 出厂资料核查：每批次涂料需附带出厂合格证、出厂检测报告、原材料质检证明，核对批次编号、生产厂家、产品规格，做到材料、证书、批次一一对应，资料齐全可追溯。 4.3 第三方现场检测报告：工程完工后，必须委托具备CMA资质的第三方检测机构进行现场抽样检测，检测内容包含涂层厚度、耐火性能、外观质量等；检测合格报告作为消防验收、工程竣工的核心依据，无有效检测报告不得竣工验收。 4.4 资料归档要求：所有证书、报告、检测数据、隐蔽记录需统一归档，全程留存，应对监理抽查、消防核验、工程审计。 5、防火涂料空鼓、开裂、脱落质量通病及防治措施 防火涂料施工后常见空鼓、开裂、起皮、脱落、厚薄不均等质量问题，多由基面处理不到位、施工工艺错误、环境工况不达标导致，针对性防治可彻底规避通病。 5.1 空鼓缺陷成因及防治：主要成因是钢构件基面反锈、存在油污灰尘，涂层与基面附着力不足；单次喷涂过厚、基层潮湿也会引发空鼓。防治措施：施工前彻底除锈、除油、除尘，确保基面干燥洁净；严格执行薄层多遍喷涂工艺，每遍厚度控制在规范范围内，待上一遍涂层干燥固化后再进行下一遍施工；潮湿环境严禁施工。 5.2 开裂缺陷成因及防治：主要成因是涂层单次过厚、内外干燥速度不均，温差收缩开裂；涂料配比不当、过期变质、基层温差过大也会导致开裂。防治措施：严格按厂家配比搅拌涂料，杜绝随意加水、加辅料；严控单次喷涂厚度，分层固化；冬季低温、夏季高温暴晒时段调整施工工艺，避免极端温差施工；选用合规合格涂料，杜绝过期材料。 5.3 脱落缺陷成因及防治：主要成因是基面粗糙度不足、隐蔽节点漏涂打底、涂层养护不到位，后期外力磕碰、环境腐蚀引发脱落。防治措施：光滑钢基面可做打磨拉毛处理，提升附着力；螺栓、节点等特殊位置重点打底补涂；施工完成后做好成品保护，7天养护期内避免碰撞、淋雨、暴晒；户外及腐蚀环境优先选用耐候性匹配的厚型专用涂料。 5.4 厚薄不均、露底缺陷防治：施工前提前做好节点、边角预处理，喷涂时匀速操作，盲区、死角人工补涂；完工后全面排查，对偏薄、露底区域及时修补，确保整体施工质量均匀合规。 6、施工管理总结 钢结构防火涂料施工并非简单喷涂作业，而是材料选型+工艺管控+节点细化+实测验收+资料合规+通病防治的系统化管理工作。三类涂料精准选型、严格把控涂层厚度验收标准、做实特殊节点施工、完善资料归档、常态化防治质量通病，才能从根本上保障钢结构防火性能达标，规避消防验收隐患、返工整改风险，保障工程顺利竣工交付。
