剪力墙矩形、梅花状拉结筋规范设置

为保证剪力墙水平、竖向分布钢筋位置准确、防止钢筋位移、保证墙体整体刚度与抗裂性能，剪力墙双向分布钢筋之间必须设置拉结筋。

一、拉结筋布置方式

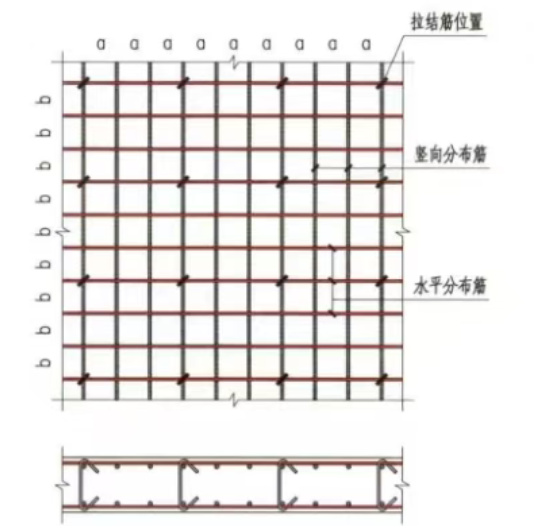

1.矩形布置

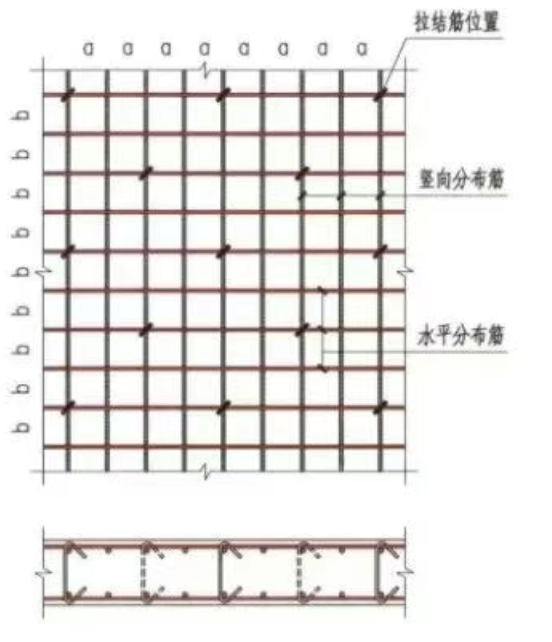

注：布置形式优先按设计图纸要求执行；设计无明确注明时，两种形式均可选用，整体间距需与墙身水平、竖向分布筋间距匹配。

二、排布与绑扎规则

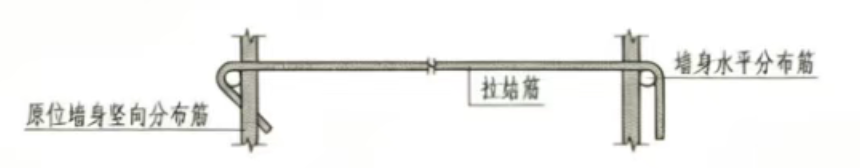

拉结筋需同时勾住内外两排剪力墙水平分布筋、竖向分布筋，全数绑扎牢固，有效固定双层钢筋网片间距，防止钢筋偏位。

三、拉结筋弯钩规范要求

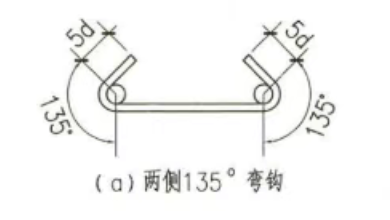

做法一

拉结筋两端统一做135° 弯钩，弯钩平直段长度≥5d（d为拉结筋钢筋直径）；

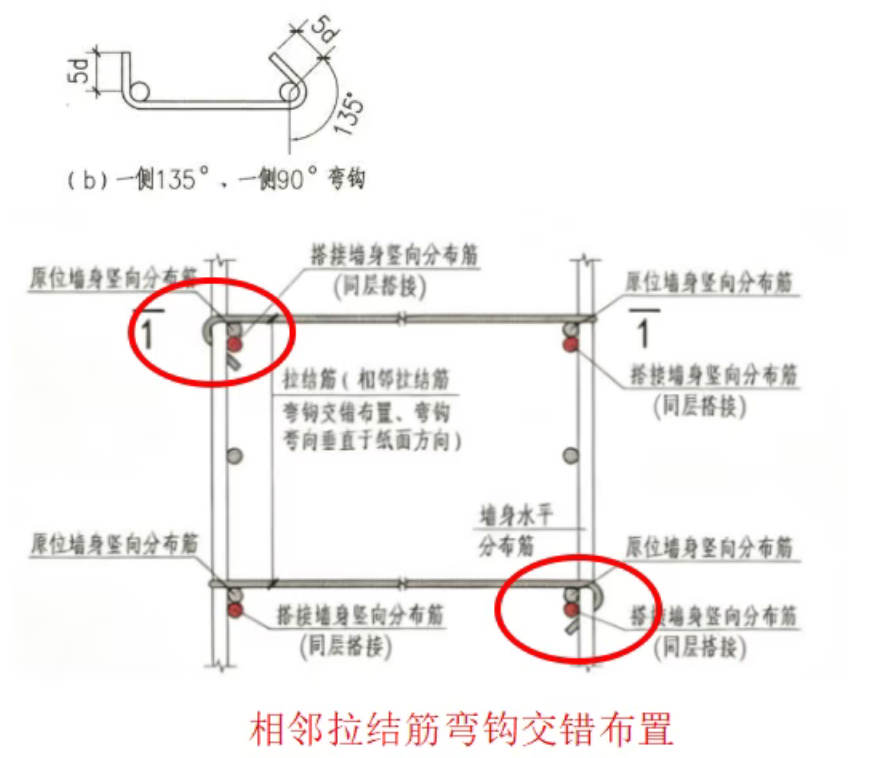

做法二

可采用一端 135° 弯钩、一端 90° 弯钩，平直段同样满足≥5d；同截面相邻拉结筋弯钩必须交错反向布置，避免集中受力。

四、拉结筋起步与起止位置要求

1. 水平方向起步位置

剪力墙拉结筋水平起始：墙柱约束边缘构件范围以外，第一列竖向分布筋开始布置；

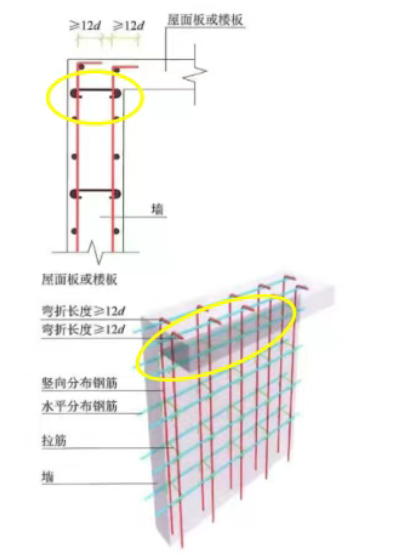

2. 竖向（层高方向）起止位置

下端起始：自底部楼板顶面以上，第二排水平分布筋开始设置拉结筋；

上端终止：至楼层顶板底面 / 框架梁底以下，第一排水平分布筋停止设置。

五、间距执行要求

拉结筋水平、竖向间距严格按设计说明施工，间距一般不大于 600mm，且需与墙身水平、竖向分布钢筋的间距相匹配（如分布筋间距为 200mm/300mm 时，拉结筋间距应按倍数设置，确保能勾住钢筋网片）；当抗震等级较高、墙厚较大时，设计通常会进一步缩小拉结筋间距（如≤400mm），施工前必须核对图纸，严禁随意加大间距、减少布置数量。

六、施工现场常见错误汇总

1.未按设计指定形式施工，矩形、梅花状布置混用、随意更改；

2.拉结筋水平、竖向起步位置随意设置，墙柱范围内乱设、起步排数错误；

3.拉结筋间距超标、漏设、少设，绑扎松动、未双向勾住横、竖钢筋；

4.弯钩角度不达标、平直段长度不足，降低锚固与约束效果。
