防震缝宽度为啥要听较矮楼的？结构设计里的「以矮为准」藏着大智慧

高楼和矮楼贴一起，防震缝宽度居然要听矮的？看完彻底懂了！

防震缝为啥要听矮楼的？结构设计里的「以矮为准」藏着大智慧：

简单来说：“以较低房屋高度计算”是确保在最不利、最危险的碰撞点处，防震缝宽度足够的安全原则。

下面我们从原理、规范和实践三个层面来详细解释：

一、 核心原理：防震缝的本质是“防碰撞缓冲区”

防震缝的宽度，根本目的是为了防止相邻两个结构单元在地震中发生碰撞。碰撞一旦发生，轻则装修损坏，重则结构破坏。

碰撞发生在哪里？发生在两个结构相邻的侧面。而决定碰撞风险大小的关键位移，是在防震缝高度范围内，两个结构侧向位移的矢量和。

二、 关键图解：为什么是“较低房屋高度”？

我们可以通过一个典型场景来理解（邹安宇《建筑结构设计热点问题集萃》 中2.54节所分析的经典案例）：

假设：

• 左侧为较低建筑，高度为45m。
• 右侧为较高建筑，高度为 60m。
• 地震时，两者均产生侧向变形。

碰撞分析：

1. 最危险的点：对于较低建筑，其最危险的碰撞点自然是其屋顶高度。如果缝宽不足，它的屋顶会撞上较高建筑的侧面。

2. 较高建筑的位移：在较低建筑的屋顶高度处，较高建筑同样会产生一个侧向位移 δ2。这个 δ2 通常小于较高建筑自身的顶点位移，但仍然是可观的。

3. 防震缝宽度要求：要防止碰撞，防震缝的最小宽度 d 必须满足：
   d ≥ δ1 + δ2
   其中，δ1 是较低建筑在其自身高度 H=45m低处的位移，δ2 是较高建筑在 H=45m 高度处的位移。

结论推导：

• 如果按较高建筑的高度H=60m 计算，我们得到的是较高建筑顶点位移，这个值很大。但用它来和较低建筑的位移 δ1 相加，会高估了在 H低 高度处的实际位移和 (δ1 + δ2)，导致计算出的缝宽过于保守（可能不经济）。
• 如果按较低建筑的高度H=45m 计算，我们直接针对的就是实际发生碰撞的危险截面。此时，规范给出的经验公式（如 d=100+ΔH*20）或表格值，实际上是基于大量分析和工程经验，已经涵盖了 δ1 和 δ2 在 H=45m 高度处的综合效应。这是一种直接、精准且安全的简化设计方法。

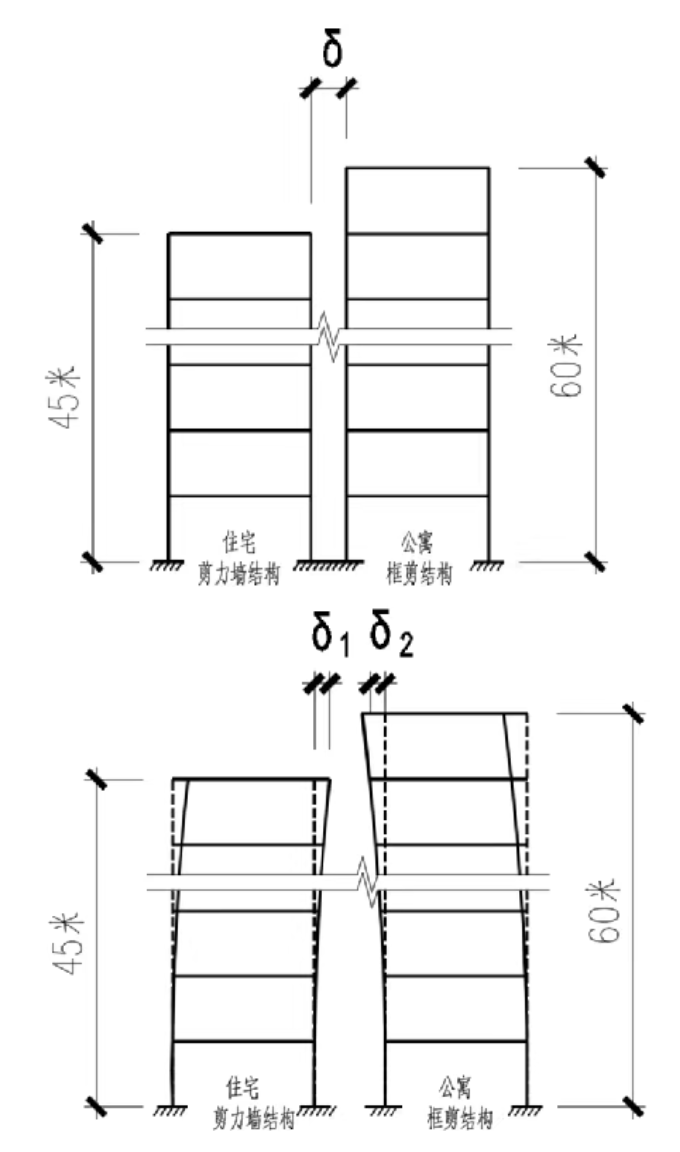

• 为何要按住宅部分的高度和公寓部分的结构形式去取值呢？防震缝的宽度应能满足相邻建筑物在预期地震作用下不会发生相互碰撞破坏的要求，如图2所示，在不考虑基础转动的情况下，防震缝的最小宽度δ应不小于δ₁+δ₂，其中δ₁为住宅部分在预期地震作用下的结构顶点位移，δ₂为公寓部分在预期地震作用下的在住宅部分屋顶高度处的结构位移。如果δ₁=δ₂，防震缝的最小宽度δ=2δ₁=2δ₂，当δ₂>δ₁时，显然防震缝的最小宽度应取2δ₂更为安全，也就是按照较低房屋处的高度，并同时考虑最不利的结构形式。

简言之：防震缝的宽度，是由其需要“保护”的高度范围决定的。这个范围就是较低建筑的高度。在这个高度以上，较高建筑是“悬空”的，没有碰撞对象，因此无需为那部分高度额外增加缝宽。

三、 规范佐证：不止一条规范支持此原则

规范中，有多处明确规定了这一原则：

1. 《高层建筑混凝土结构技术规程》JGJ 3-2010 第3.4.10条：第3款明确规定：“防震缝两侧的房屋高度不同时，防震缝宽度可按较低的房屋高度确定。”

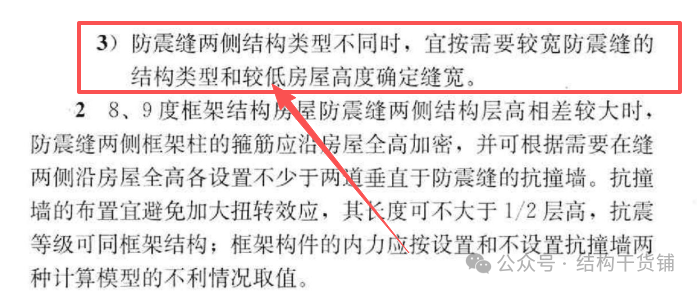

2. 《建筑抗震设计规范》GB 50011-2010 第6.1.4条：第1款第3项规定：“防震缝两侧结构类型不同时，宜按需要较宽防震缝的结构类型和较低房屋高度确定缝宽。”

3. 《全国民用建筑工程设计技术措施》、徐培福《高层规程理解与应用》、包世华《高层建筑结构设计和计算》 等所有权威资料，在相关章节都重复了这一规定。

四、 综合应用：与“不利结构类型”原则结合

在实际设计中，这个原则常与另一条重要原则结合使用：“防震缝两侧结构体系不同时，防震缝宽度应按不利的结构类型确定。”

经典案例（来自邹安宇的书）：

• 一侧是45m高的剪力墙结构（变形小），另一侧是60m高的框架-剪力墙结构（变形大）。

• 正确做法：

  1. 按较低高度：取45m。

  2. 按不利体系：框架-剪力墙结构需要的缝宽比剪力墙结构大。

  3. 综合取值：按 45m高的框架-剪力墙结构 来确定缝宽。这样确保了在45m高度处，即使变形较大的框剪结构，其位移也不会导致碰撞。

  4. 因此，缝宽应为(100+(45-15)/4*20)*0.7=175mm。
