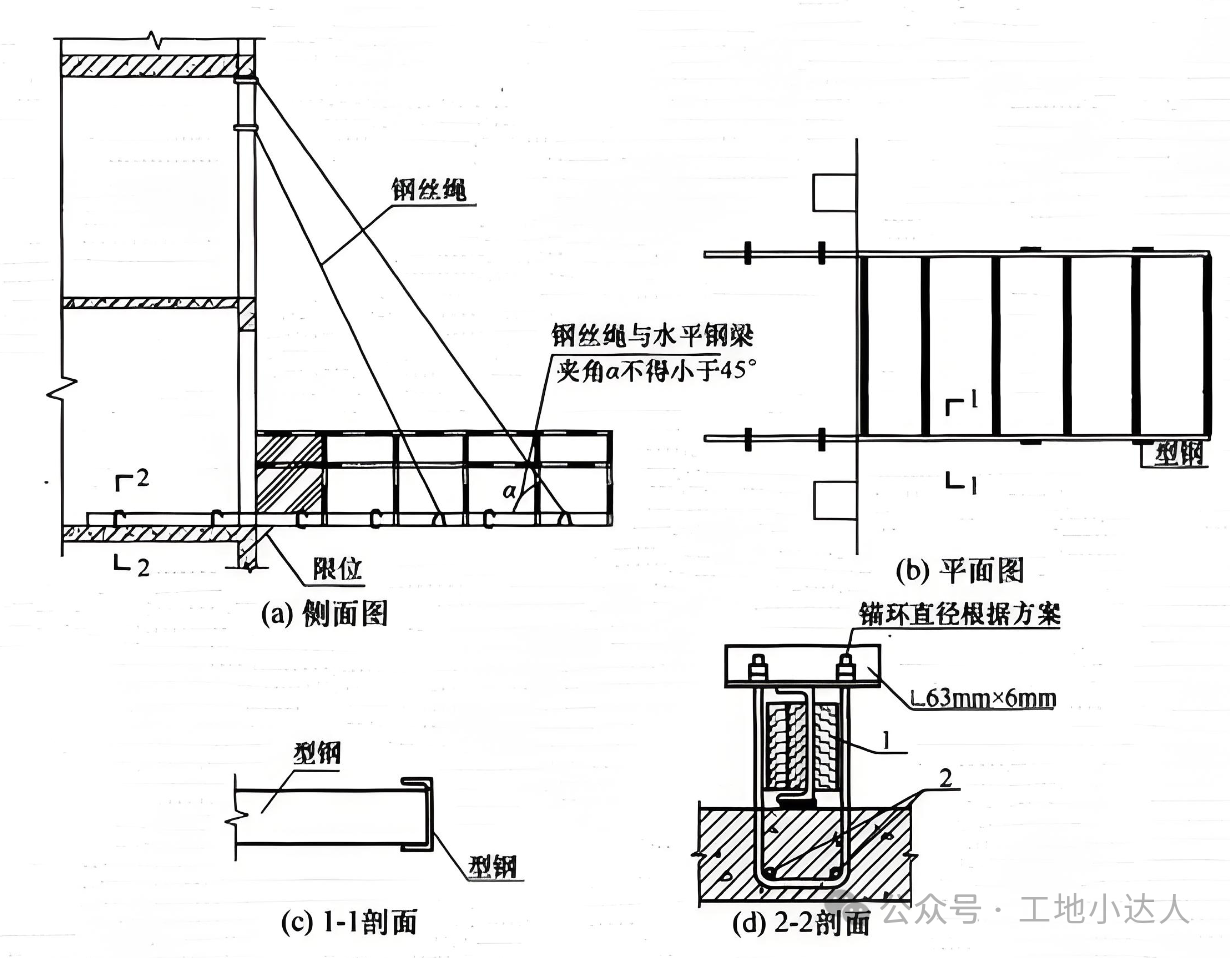

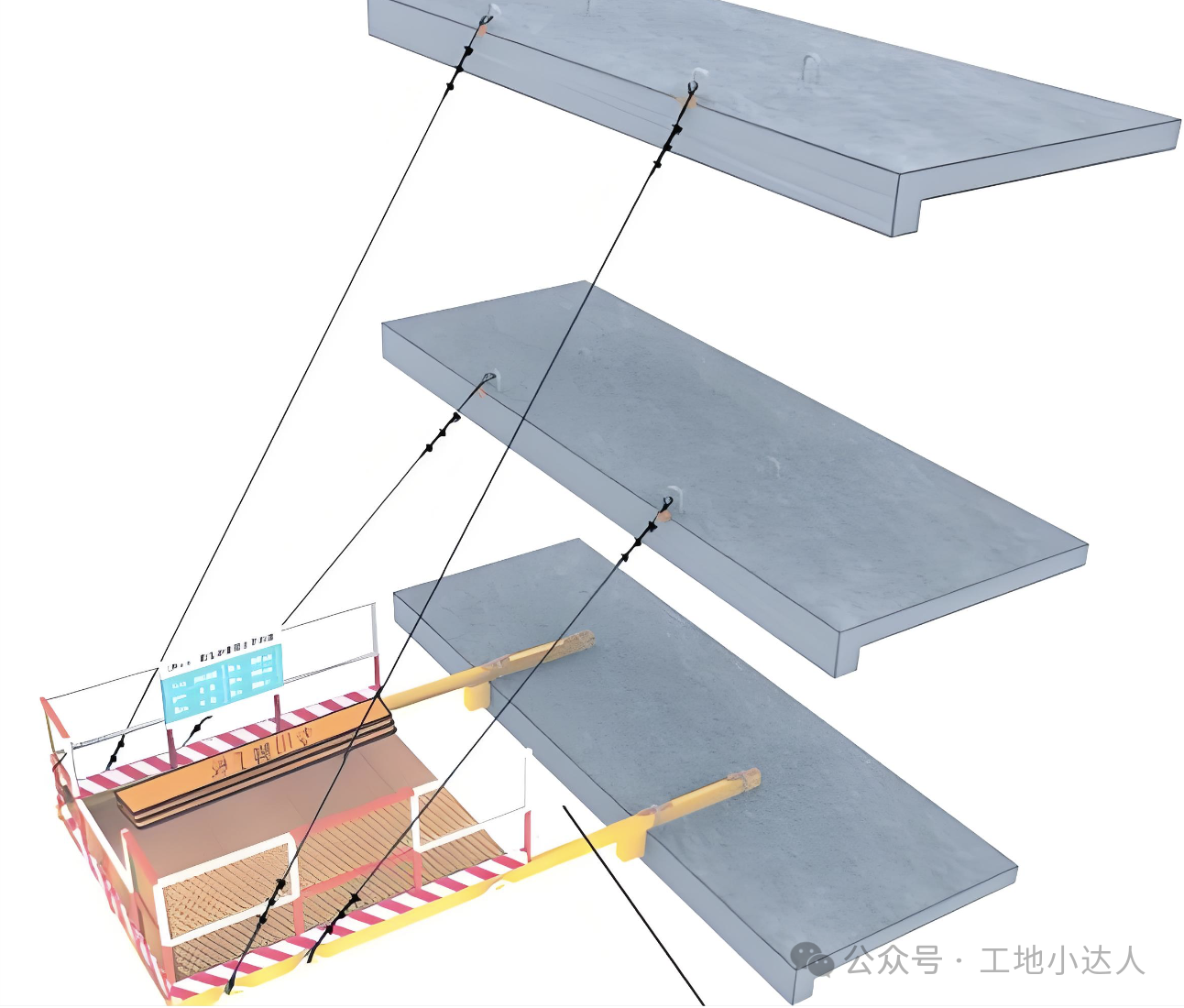

编制单位：[填写单位名称] 编制依据 工程概况 平台设计参数与构造要求 施工准备与资源配置 施工工艺技术 5.1 制作工艺 5.2 安装流程 5.3 拆除流程 检查与验收 安全管理措施 应急预案 附录：设计计算书 本方案严格执行以下国家规范、行业标准及地方规定： 《建筑施工高处作业安全技术规范》（JGJ 80-2016） 《钢结构设计规范》（GB 50017-2017） 《建筑结构荷载规范》（GB 50009-2012） 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011） 《建筑施工安全检查标准》（JGJ 59-2011） 《危险性较大的分部分项工程安全管理规定》（住建部37号令） 工程名称：[填写工程名称] 结构形式：[填写结构形式，如框架剪力墙结构] 建筑高度：[填写建筑高度] 平台用途：主要用于主体结构施工阶段钢管、扣件、模板、砌块等周转材料的垂直运输转运。 布置原则：卸料平台应独立设置，严禁与外脚手架连接。根据施工流水段划分，每层布置[X]个，随主体结构逐层提升。 平台尺寸：主梁悬挑长度 [≤4.5m]，平台宽度 [2.0-2.5m]。 主梁：[16a号槽钢] 或 [18号工字钢]（Q235-B级）。 次梁：[14a号槽钢] 或 [12号槽钢]，间距 ≤ [1.0m]。 限载值：施工活荷载 ≤ 2.0 kN/m²，堆放总重量 ≤ 1000 kg（1吨）。 钢丝绳：直径 ≥ [18mm]（6×37+FC纤维芯），抗拉强度 ≥ 1670MPa。 吊环/锚环：采用直径 [20mm] 的 HPB235（一级钢）或 Q235B 圆钢。 悬挑锚固：主梁搁置在结构楼板上的锚固长度（建筑物内）与悬挑长度之比应 ≥ 1.25（通常内锚固长度 ≥ 1.8m）。主梁后端通过预埋的U型Φ20钢筋压环（不少于两道）固定，压环距结构边缘间距及间距严格按计算书设置。 斜拉体系：平台两侧各设两道斜拉钢丝绳（一道受力绳，一道保险绳）。钢丝绳与水平方向夹角宜在45°~60°之间。上端拉结于主体结构预埋的专用吊环上，下端与主梁外端的吊耳连接。 防护设施：平台三面设置防护栏杆，立杆间距 ≤ 1.2m，上杆高度1.2m，下杆高度0.6m，并设置高度不低于180mm的挡脚板。外侧满挂密目安全网或采用钢板网封闭。 平台面层：满铺厚度不小于50mm的木板或4mm厚花纹钢板，并与次梁固定牢固。木板必须采用铁钉钉死，不得出现探头板。 人员准备：安装拆除人员必须持有建设行政主管部门颁发的特种作业操作证（架子工或电焊工），进场前进行专项安全技术交底。 材料检查：所有型钢、钢丝绳、卡扣、焊缝必须经进场验收合格。严禁使用锈蚀严重、变形、断丝的钢丝绳。 预埋件：主体结构施工时，必须精确预埋钢丝绳拉环和主梁锚固环，位置偏差不得超过20mm。 下料与焊接：按照设计图纸对槽钢进行切割下料。主梁与次梁接触点、吊耳与主梁连接处必须采用满焊，焊缝高度不小于8mm，焊缝质量需经探伤检查（视情况）。 防锈处理：制作完成后，除锈并涂刷防锈漆两道，面漆一道（黄黑警戒色）。 流程：预埋件复核 → 平台吊装就位 → 搁置点固定 → 钢丝绳斜拉 → 调整与预紧 → 验收合格 → 卸钩使用。 操作要点： 吊装：使用塔吊的四根等长吊索钩住平台四角的吊环。起吊时先微离地面，检查平衡性。 就位：平台缓慢吊至安装楼层，使主梁搁置端穿过外脚手架预留洞口，放置在结构梁板上。内端利用预埋的U型锚环卡住，防止向内滑动。 钢丝绳连接：先将外侧钢丝绳（主绳）连接至上端预埋环，利用花篮螺栓（钢丝绳夹头）收紧。夹头U形环应扣在钢丝绳短头（绳头）一侧，每个连接点不少于4个绳卡，且设置安全弯。 调整：调整花篮螺栓，使平台外口略高于内口（高差10-20cm），严禁向外倾斜。 卸钩：确认钢丝绳受力均匀，锚固端牢固后，方可缓慢松开塔吊吊钩。 流程：清理平台杂物 → 塔吊挂钩预紧 → 拆除保险绳（内侧） → 拆除受力绳（外侧） → 解除锚固 → 吊离就位 → 转运至上一层。 操作要点： 清理：拆除前，平台上的物料必须全部转运干净，不得堆放任何杂物。 预紧：塔吊吊钩挂好四个吊点，并微微起吊，使钢丝绳处于即将受力但尚未完全绷紧的状态。 解绳与吊离：先拆除保险绳，再拆除受力钢丝绳，最后松开锚固环螺栓。确认平台完全由塔吊承担后，指挥塔吊平稳外移，绕过外架起吊至上层相应位置。 材料验收：钢材、钢丝绳等原材进场复验。 制作验收：平台制作完成后，由技术负责人组织对焊缝、尺寸、吊耳强度进行验收，并进行1.5倍的静载试验（持续4小时），观察变形情况。 安装验收：每次安装（移位）后，由项目技术负责人、安全员、监理共同验收，合格后方可挂牌使用。 严禁超载：严格执行限载挂牌制度，材料堆放均匀，严禁集中堆载。钢管、木方等长料必须绑扎牢固，防止滑落。 严禁违规：严禁将卸料平台作为支撑系统或与外架连接。严禁在平台上进行电焊作业（如需动火，必须采取防火措施，下方设接火斗）。 日常巡检：安全员每日巡检，重点检查钢丝绳的磨损断丝情况、焊缝开裂、锚环松动、护栏变形等。如发现钢丝绳断丝超过10%或直径磨损超过5%，必须立即更换。 恶劣天气：遇6级（含）以上大风、大雨、大雾天气，严禁进行平台的安装、拆除及吊运作业。 风险识别：平台倾覆、钢丝绳断裂、高处坠落、物体打击。 应急措施： 发生变形或断裂：立即停止作业，撤离人员，上报项目部，在专家指导下加固或拆除。 高处坠落/物体打击：立即启动救援预案，拨打120急救电话，封锁现场，防止二次伤害。 物资储备：现场常备警戒带、应急照明灯、备用钢丝绳、手动葫芦、医用急救箱等。 恒载：型钢自重（查阅型钢表）+ 脚手板自重（0.35 kN/m²）。 活载：施工均布荷载 2.0 kN/m²，最大堆放材料荷载 10.0 kN（折算为1吨）。 荷载组合：强度验算采用 1.2恒 + 1.4活；挠度验算采用 1.0恒 + 1.0活。 模型：以外侧钢丝绳吊点为支点的悬臂梁模型。 强度：σ = Mmax / (γx * Wx) ≤ 215 N/mm²。 挠度：最大变形值 ≤ 悬挑长度 L / 400。 拉力计算：T = (荷载产生的支座反力) / sin(θ)。 安全系数：K = 钢丝绳破断拉力 / 钢丝绳最大拉力 ≥ 10（常用于吊索的安全系数，严禁小于5）。 锚固验算：预埋吊环的拉应力 σ = T / (A) ≤ 50 N/mm²（HPB235限值）。 附件： 卸料平台平面布置图 卸料平台制作详图（主次梁节点、吊耳详图） 预埋件位置图 完整版结构计算书
编制日期：2026年3月27日目录
1. 编制依据
2. 工程概况
3. 平台设计参数与构造要求
3.1 设计参数
3.2 构造要求
4. 施工准备与资源配置
5. 施工工艺技术
5.1 制作工艺
5.2 安装流程
5.3 拆除流程
6. 检查与验收
6.1 验收流程
6.2 验收内容
序号
检查项目
验收标准与要求
1
锚固端
2
钢丝绳
3
结构连接
4
防护设施
5
限载标识
7. 安全管理措施
8. 应急预案
9. 附录：设计计算书（摘要）
9.1 荷载计算
9.2 主梁验算
9.3 钢丝绳验算
