一、施工流程

基础面筋测量定位

在绑扎完毕的基础面筋上测设出对应螺栓组十字中心线的标志,并在螺栓组对应定位钢板上定位出螺栓组十字中心线。

定位钢板安装

将定位钢板置于基础面筋上,使定位钢板的十字丝与面筋上十字丝标志对齐,找正找平,初步固定。

地脚螺栓安装与调整

将地脚螺栓插入定位钢板螺栓孔内,将螺杆上部用螺帽初步固定,并找正复核,把螺栓顶部全部调整到设计要求标高。

最终固定与验收

全面复核螺栓位置及标高,确认无误后进行最终固定,验收合格后进行混凝土浇筑。

二、技术要点

关键质量控制点

  • 螺栓中心定位偏差≤2mm
  • 螺栓垂直度偏差≤1mm/m
  • 螺栓顶部标高偏差≤±3mm
  • 螺栓外露长度偏差≤+20mm

施工注意事项

  • 定位钢板需有足够刚度,厚度不小于12mm
  • 螺栓固定后需进行二次复测,确保精度
  • 混凝土浇筑时避免直接冲击螺栓
  • 螺栓螺纹部分需涂抹黄油并包裹保护
  • 施工过程做好防雷接地连接

三、施工工具与材料

测量仪器

全站仪、水准仪、钢卷尺、水平尺

安装工具

定位钢板、螺栓固定架、扭矩扳手

固定材料

地脚螺栓、双螺母、垫片、支撑钢筋

四、施工示意图

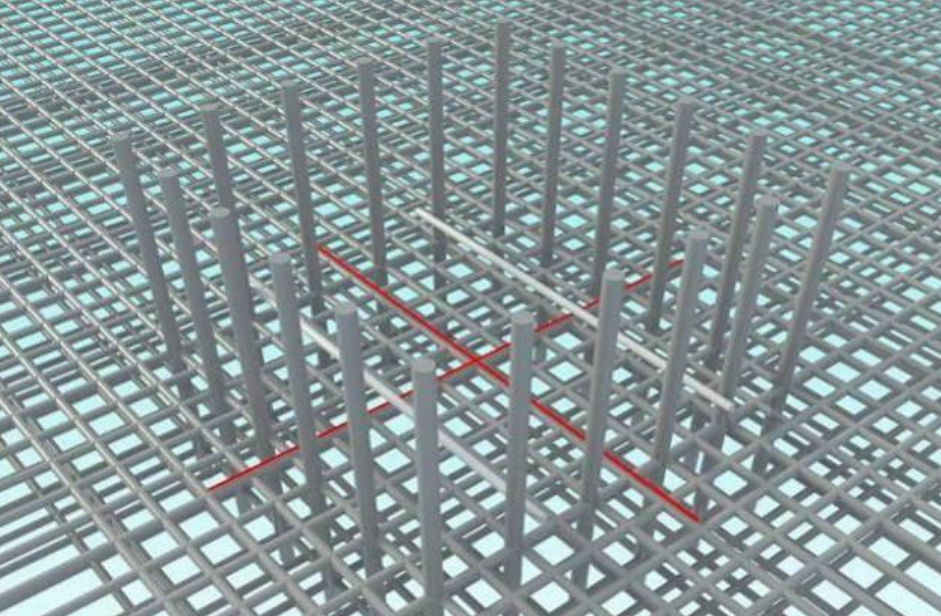

1、在绑扎完毕的基础面筋上测设出对应螺栓组十字中心线的标志,并在螺栓组对应定位钢板上定位出螺栓组十字中心线。

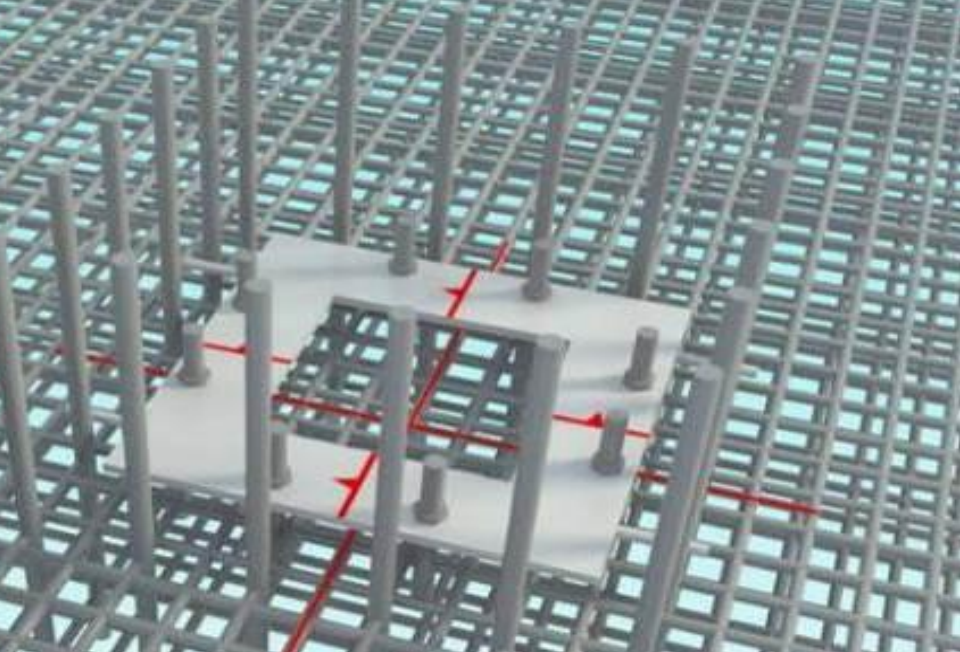

 2、定位钢板置于基础面筋上,使定位钢板的十字丝与面筋上十字丝标志对齐,找正找平,初步固定。

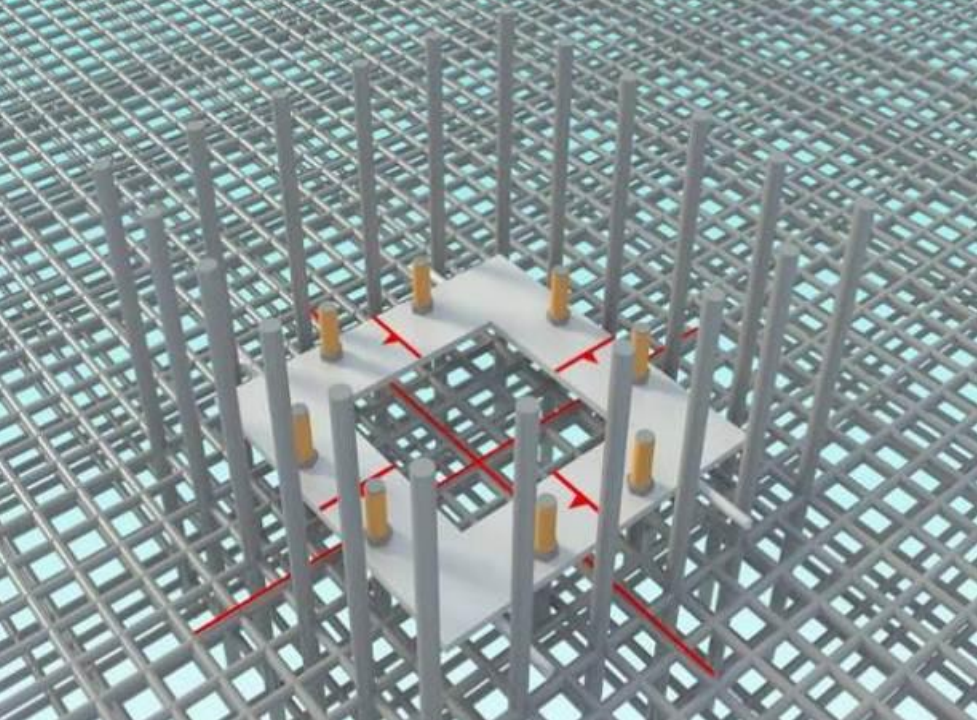

 3、将地脚螺栓插入定位钢板螺栓孔内,将螺杆上部用螺帽初步固定,并找正复核,把螺栓顶部全部调整到设计要求标高。

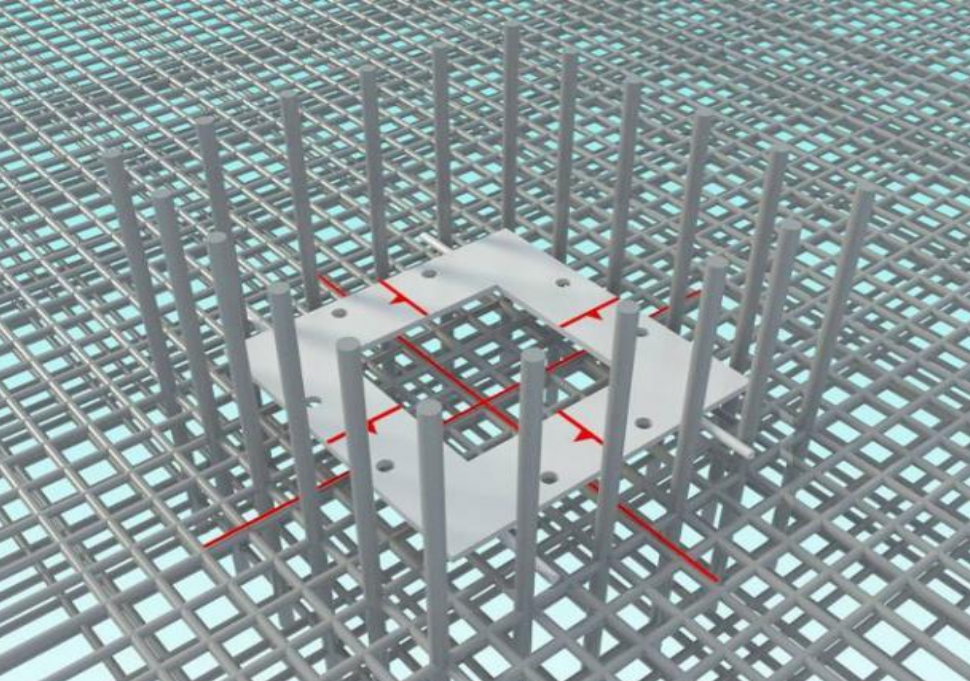

 4、将地脚螺栓插入定位钢板螺栓孔内,将螺杆上部用螺帽初步固定,并找正复核,把螺栓顶部全部调整到设计要求标高。
