超高层建筑基坑呈更大更深的发展趋势,超深地下连续墙技术与之配套发展。

塔楼基坑挖深约31.2米 塔楼基坑挖深约27米 塔楼基坑挖深约23.5米

地墙深50米 地墙深48米-51米 地墙深61米(保护地铁)

一 关键技术问题

复杂地层条件下的成槽技术;槽底沉渣控制技术;免锁口管的地下连续墙接头技术

1 成槽工艺

超深地下连续墙一般都面临“上软下硬”特点的地层,即上部为相对较软的粘土,下部为密实的砂层以及基岩。

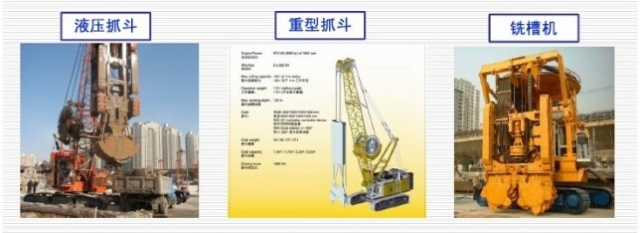

1.1 成槽设备

适用于N<30的粘土和砂土 适用于N<40的粘土、砂土 地层适应性强,砂土、粘土

或软岩 砾石、卵石软硬石均适用



“上软下硬”地层中成槽方式:钻抓结合;冲抓结合;抓铣结合

2 在粉土及砂层中成槽沉渣的控制技术

通过试成槽试验确定合适的泥浆参数。
通过泥浆循环过滤装置(除砂机),降低槽内泥浆的含砂率。

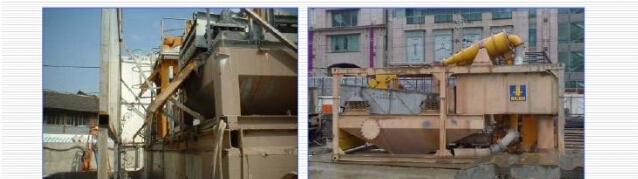

BE250除砂机 BE375除砂机



3 免锁口管接头

工字型型钢接头V型钢板接头

二 工程应用
