装配式小学混凝土结构施工图纸(含PDF版本以及设计说明)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-03-12
  • 资料类型:RAR
  • 资料大小:27.3 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
装配式小学混凝土结构施工图纸(含PDF版本以及设计说明)

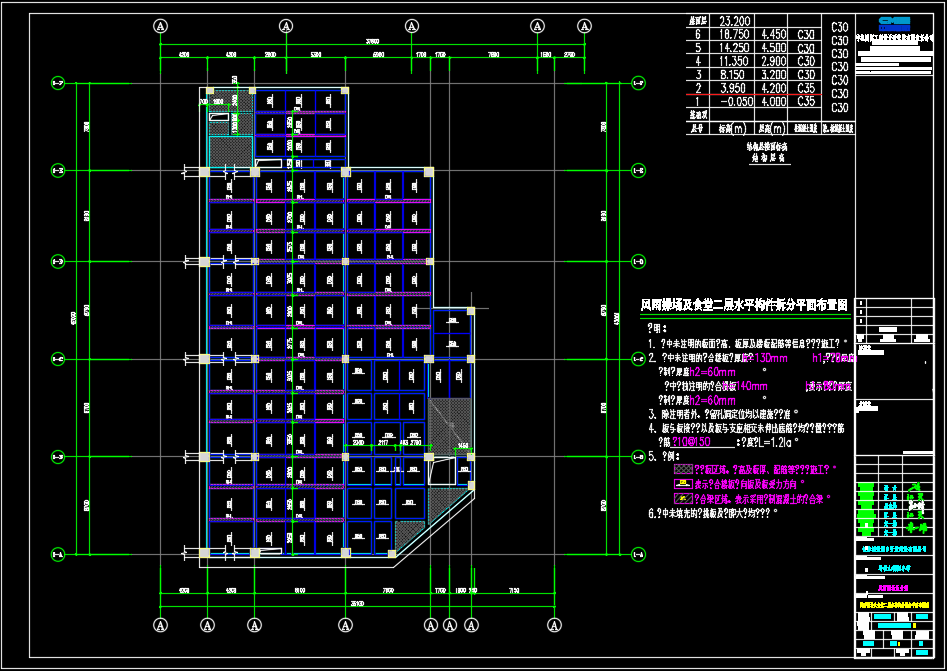

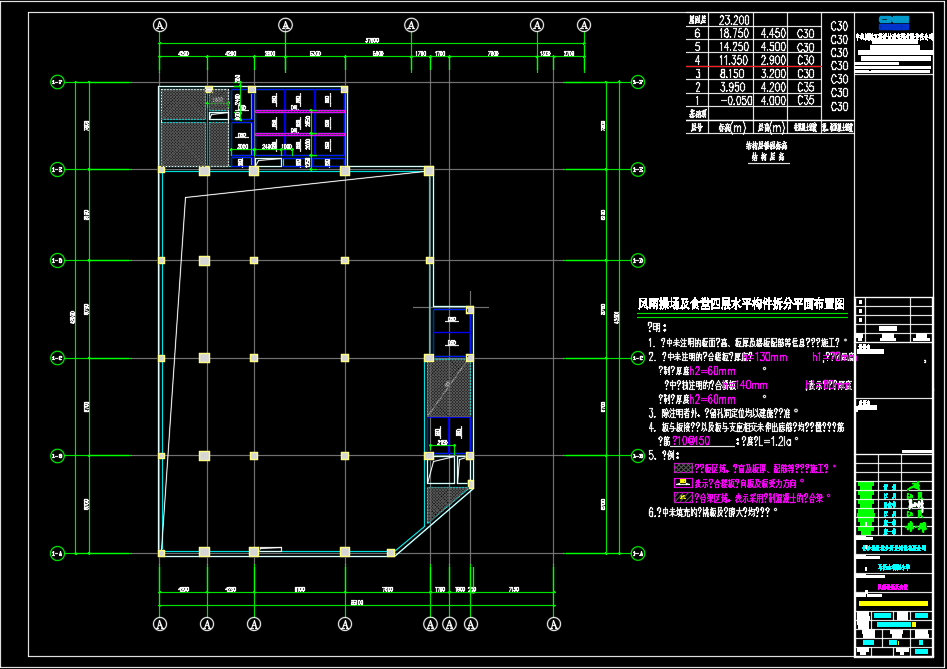

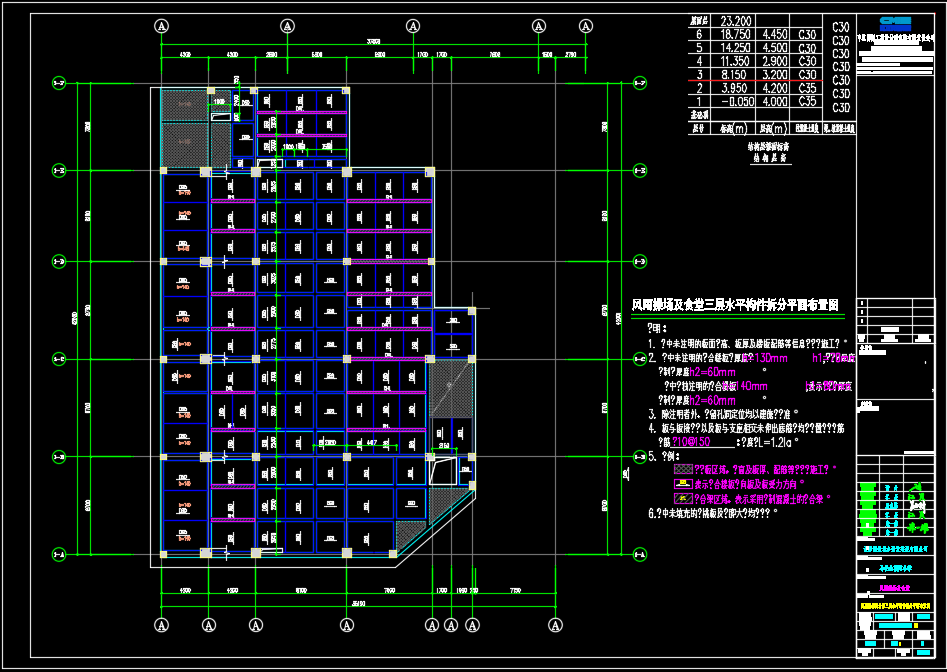

装配式小学混凝土结构施工图纸包括:风雨操场及食堂二层水平构件拆分平面布置图、风雨操场及食堂三层水平构件拆分平面布置图、风雨操场及食堂四层水平构件拆分平面布置图、风雨操场及食堂五层水平构件拆分平面布置图、风雨操场及食堂六层水平构件拆分平面布置图等等
基地呈四方形,总用地面积 51625.93 平米(合约 77.439 亩),其中净用地面积为 42793.01 平米(合 约 64.19 亩)。基地内原始地形标高整体高于周边市政道路标高,内部最高约 42.75 米,最低处约 36.08 米。基地周边城市道路设计标高东高西低,南低北高,东部最高处为 39.00 米,西部最低处为 36.93 米。 项目规模为 36 个班的中学。要求设计满足教学、行政办公,教师学生用餐、、体艺综合馆、教学辅助 用房及传达保安等功能。
本工程为建设单位的新建项目,项目用地外形呈不规则状。本项目不考虑分期建设。
