满堂脚手架支撑体系施工培训讲义115页

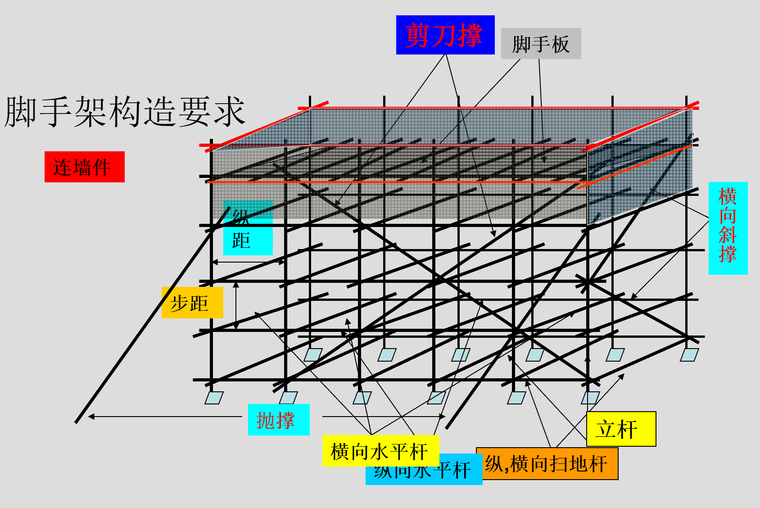

满堂脚手架由立杆、横杆、斜撑、剪刀撑等组成。在设计和施工满堂脚手架时,应合理选用材料、方案和构造措施;其结构应满足强度、稳定性和刚度要求。

碗扣式脚手架的构、配件是工厂化生产的标准系列构件, 立杆碗扣节点按0.6 m间距设置,步距以0.6 m模数构成。下碗扣采用钢板热冲压整体成形,钢板采用Q235钢,板材厚度不得小于6mm,严禁利用废旧锈蚀钢板改制。

扣件式脚手架采用螺栓紧固的扣接连接件,包括直角扣件、旋转扣件、对接扣件。立杆底部的垫座,包括固定底座、可调底座。沿脚手架纵向设置的水平杆为大横杆(长度6.5m);沿脚手架横向设置的水平杆为小横杆(长度1.5~2m)。
