垃圾填埋场多层建筑施工图纸(含结构、水电)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-21
  • 资料类型:RAR
  • 资料大小:171 MB
  • 资料分类:环保工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
垃圾填埋场多层建筑施工图纸(含结构、水电)
本项目设计平均日处理生活垃圾规模为67t/d,总库容约为50万m3,使用年限为12年,整个工程分二期进行,第一期铺设防渗膜到336M高程,填埋到335M高程。本项无七层以上的砌体结构及十层以上的钢筋混凝土结构,抗震设防烈度按6度。基本地震加速度为0.05g,抗震设防烈度为6度,设计地震分组为第一组,设计特征周期为0.35s。地基等级为三级;工程建筑结构安全等级为二级。

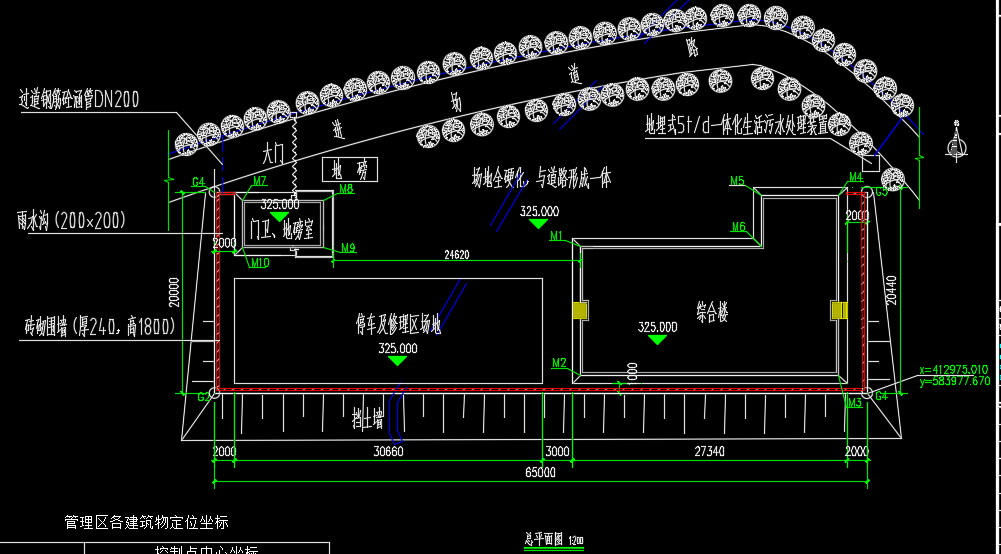

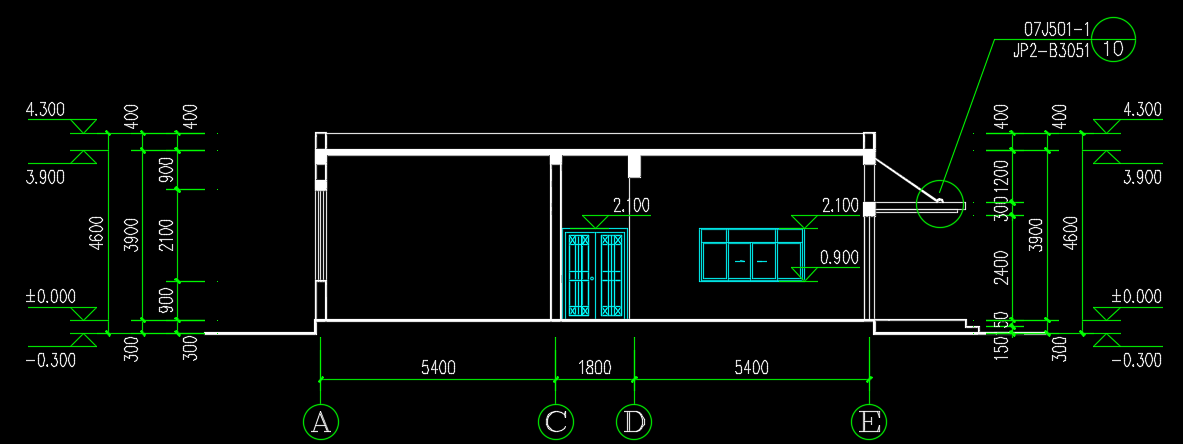

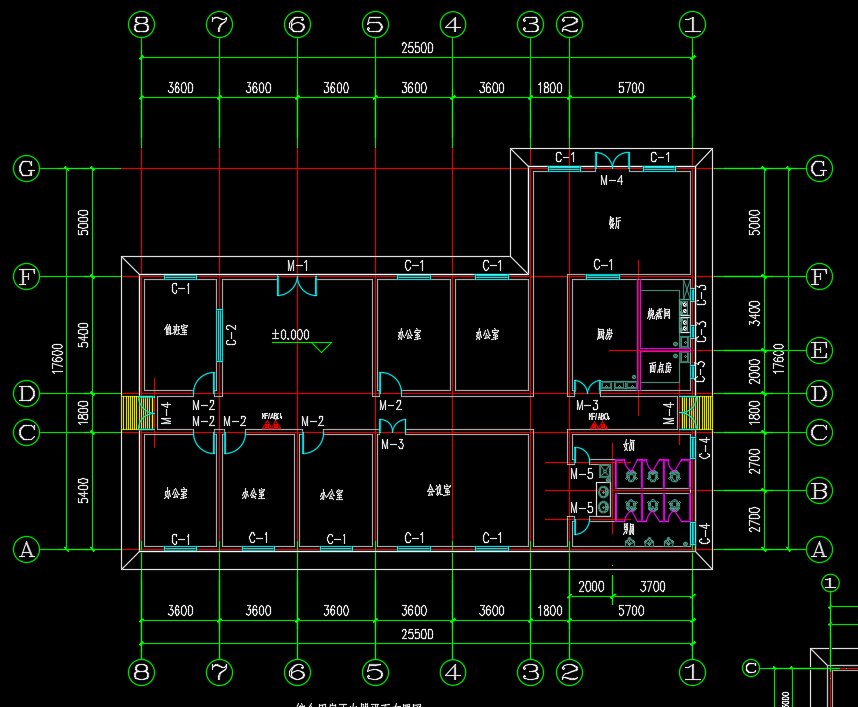

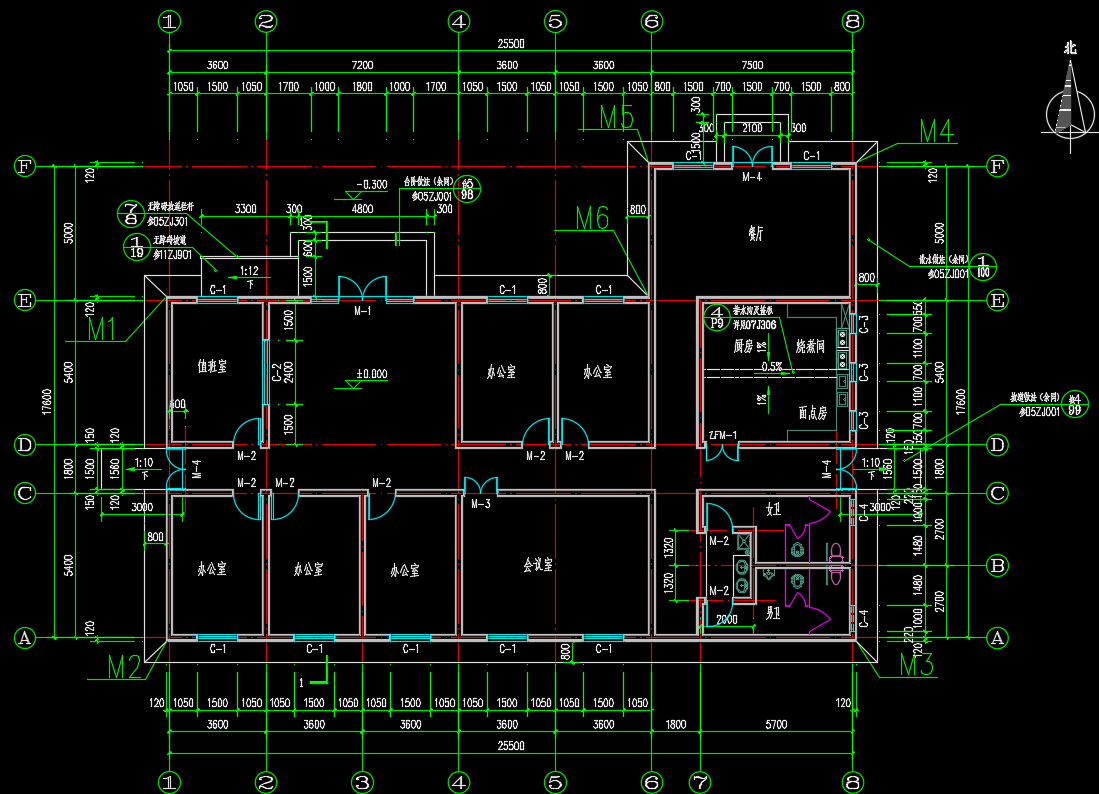

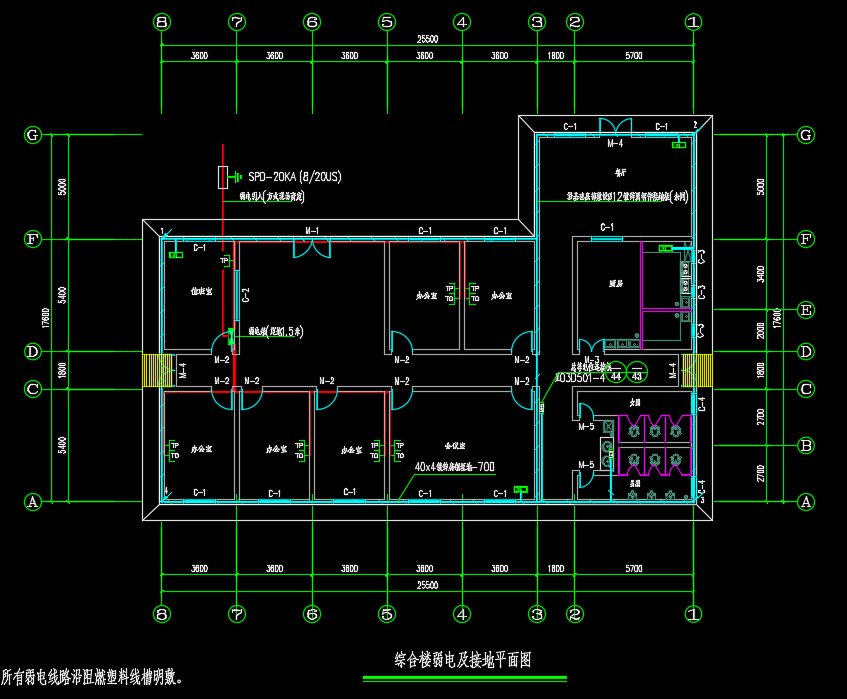

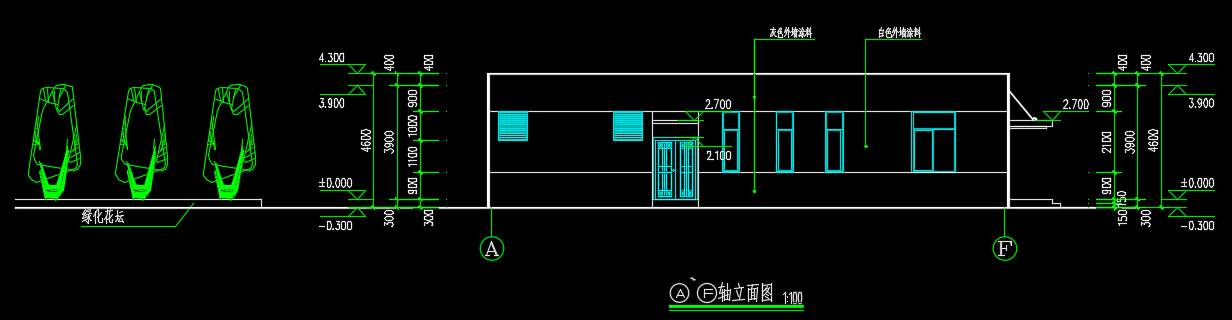

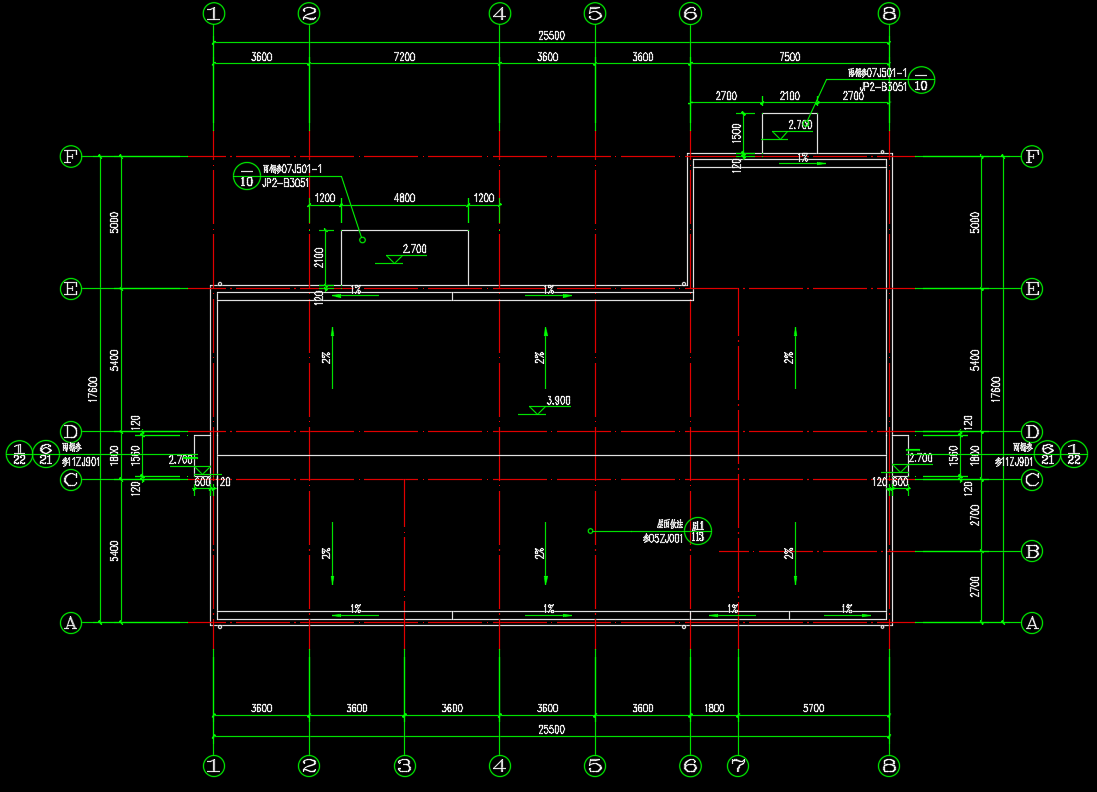

垃圾填埋场多层建筑施工图纸(含结构、水电)包括了库区平整平面图、库区环场周边开挖纵断面图、K12-K35至K19-K28断面图、库底渗滤液导排系统平面布置图、渗滤液汇集井工艺图及结构图、库区气体导排系统平面布置图、综合用房一层平面图、综合用房屋顶平面图 、综合用房立面图、综合用房1-1剖面图、门房平面图、门房立面图、门房1-1剖面图、大样图、卫生间大样图、综合用房、门房灭火器平面布置图、综合用房给排水平面图、给水系统图、排水系统图、门房给排水平面图、给水系统图、排水系统图、综合楼配电平面图、综合楼防雷平面图、门房、地磅房照明平面图等。
资料截图
  • 垃圾填埋场多层建筑施工图纸(含结构、水电)
  • 垃圾填埋场多层建筑施工图纸(含结构、水电)
  • 垃圾填埋场多层建筑施工图纸(含结构、水电)
  • 垃圾填埋场多层建筑施工图纸(含结构、水电)
  • 垃圾填埋场多层建筑施工图纸(含结构、水电)
  • 垃圾填埋场多层建筑施工图纸(含结构、水电)
  • 垃圾填埋场多层建筑施工图纸(含结构、水电)
