垃圾填埋场渗滤液处理站多层框架结构建筑施工图纸(含结构、水电)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-21
  • 资料类型:RAR
  • 资料大小:8.41 MB
  • 资料分类:环保工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
垃圾填埋场渗滤液处理站多层框架结构建筑施工图纸(含结构、水电)
本工程为垃圾填埋场渗滤液处理站扩建工程。 总建筑面积为70.3平方米,其中:配电及危废间建筑面积44.5平方米,鼓风机房建筑面积25.8平方米。配电及危废间1层,高3.9m;鼓风机房1层,高4.2m。建筑结构形式为框架结构,设计使用年限为50年。建筑类别:工业建筑。耐火等级为二级。

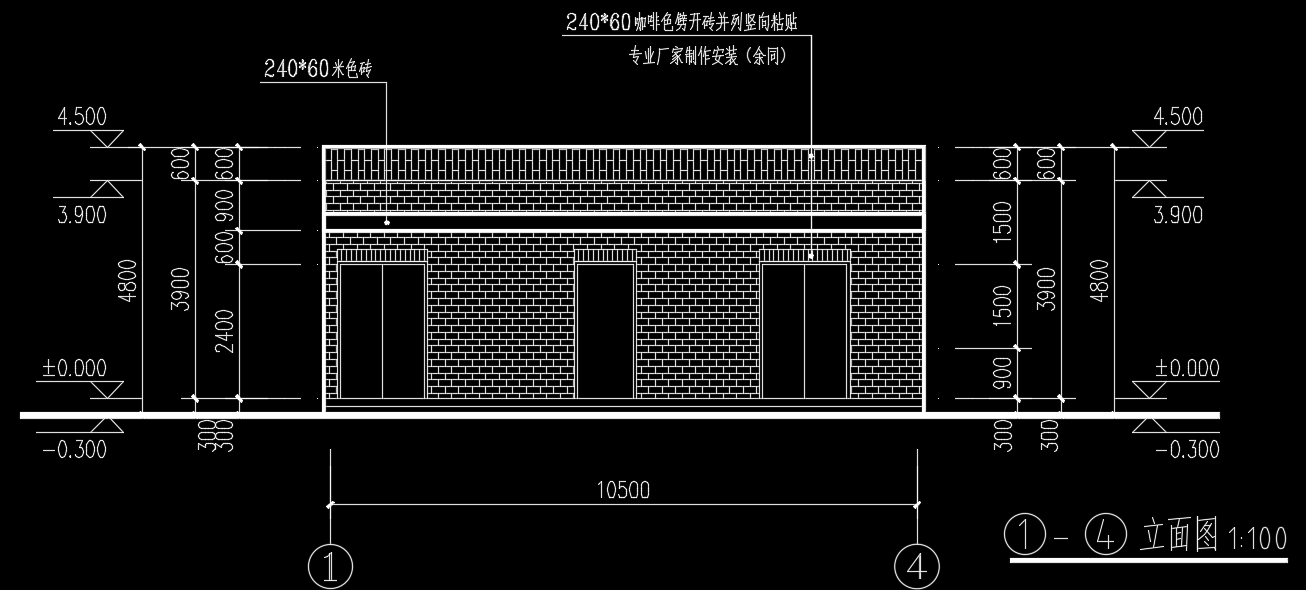

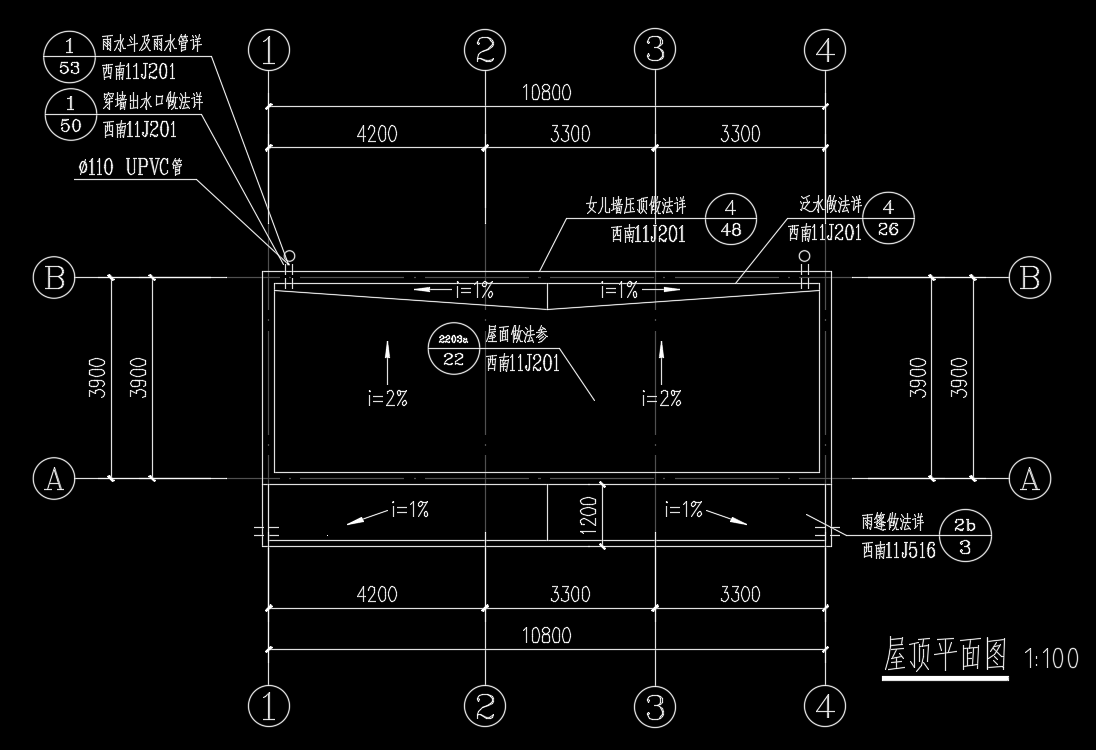

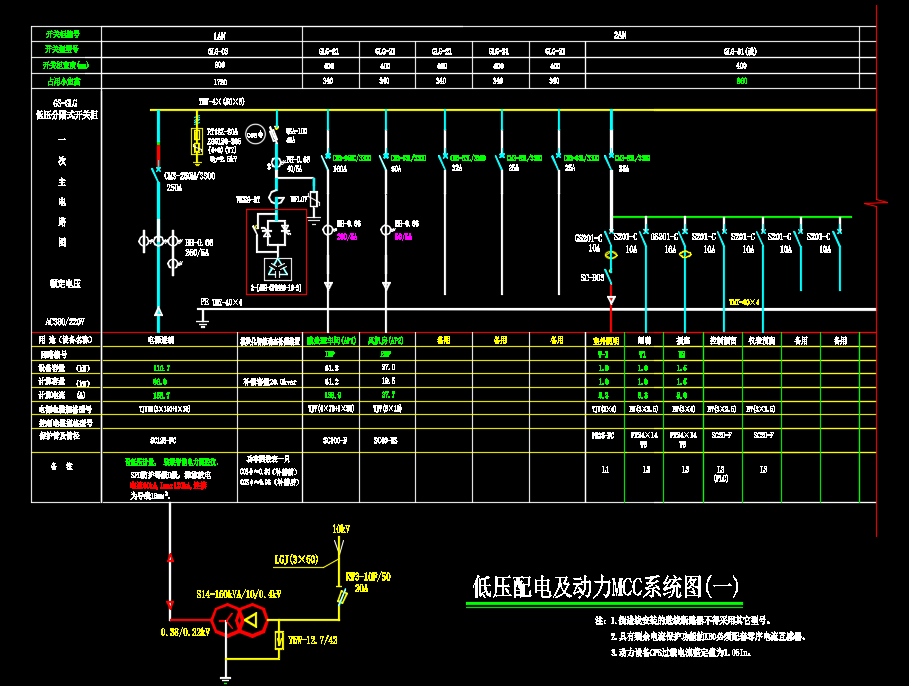

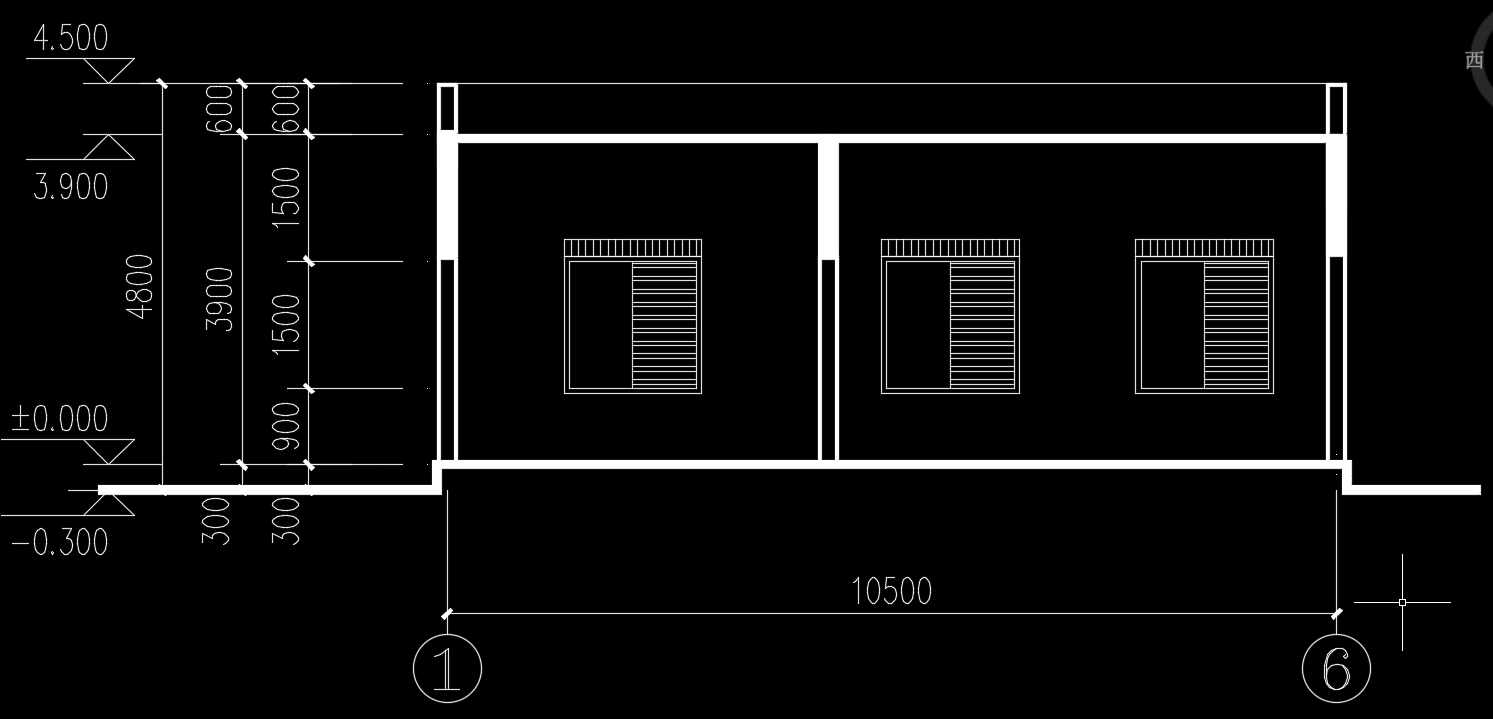

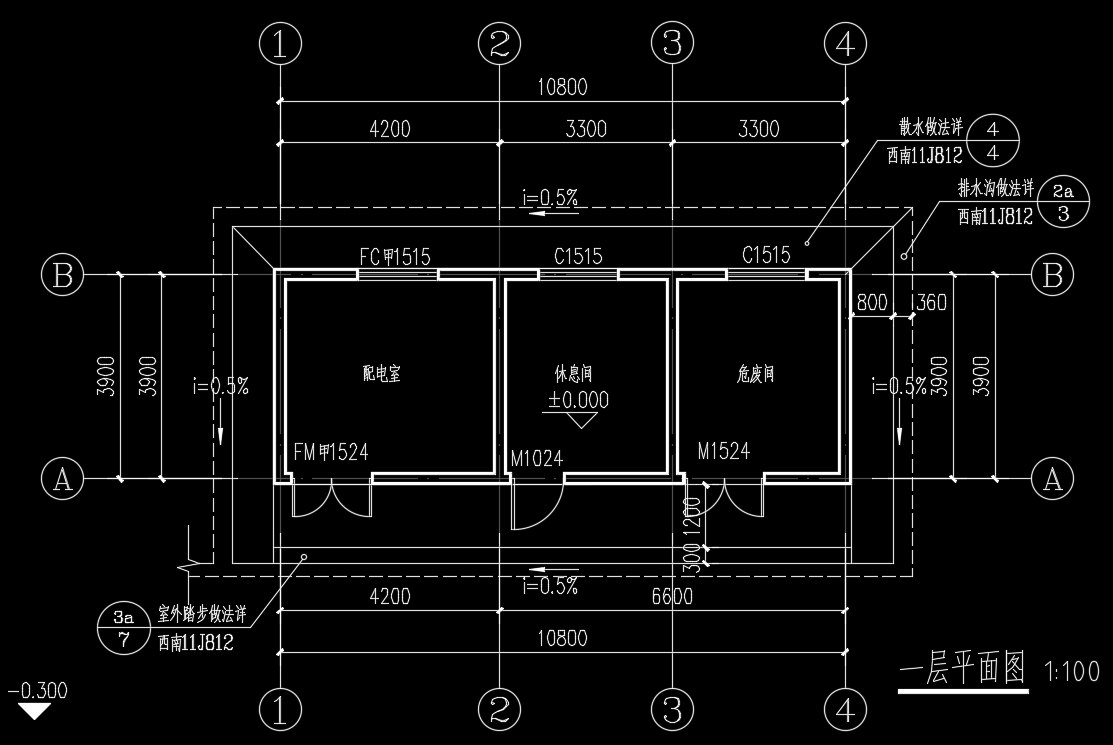

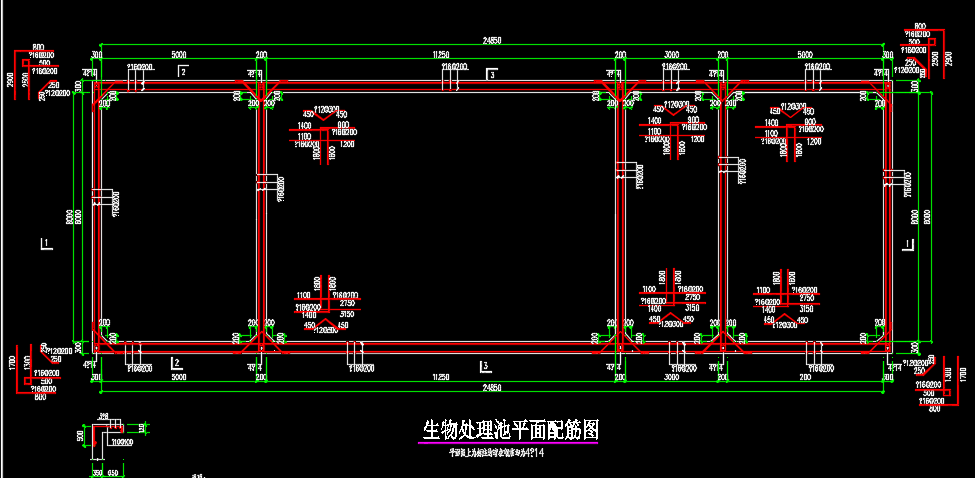

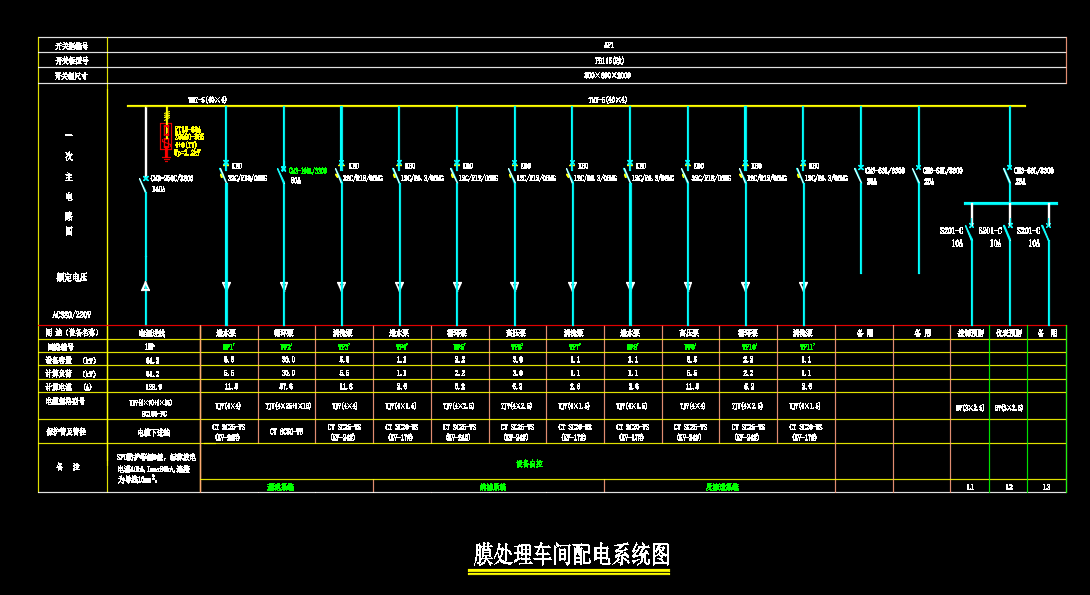

垃圾填埋场渗滤液处理站多层框架结构建筑施工图纸(含结构、水电)包括了一层平面图、屋顶平面图、立面图、剖面图、正安渗滤液处理站电气总平面图、低压配电及动力MCC系统图、膜处理车间配电系统图、循环水泵主电路图、软启动器控制电路图、罗茨风机主电路图、变频器控制电路图、手/自动转换电路图、电机控制电路图、总配电房平面图、鼓风机房动力平面图、配电及危废间照明平面图、配电及危废间屋面防雷平面图、鼓风机房基础接地平面图、生物处理池平面配筋图、生物池2-2剖面配筋图等。
资料截图
  • 垃圾填埋场渗滤液处理站多层框架结构建筑施工图纸(含结构、水电)
  • 垃圾填埋场渗滤液处理站多层框架结构建筑施工图纸(含结构、水电)
  • 垃圾填埋场渗滤液处理站多层框架结构建筑施工图纸(含结构、水电)
  • 垃圾填埋场渗滤液处理站多层框架结构建筑施工图纸(含结构、水电)
  • 垃圾填埋场渗滤液处理站多层框架结构建筑施工图纸(含结构、水电)
  • 垃圾填埋场渗滤液处理站多层框架结构建筑施工图纸(含结构、水电)
  • 垃圾填埋场渗滤液处理站多层框架结构建筑施工图纸(含结构、水电)
