生活垃圾处理场渗滤液处理框架结构多层建筑施工图纸(含结构、水电)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-21
  • 资料类型:RAR
  • 资料大小:178 MB
  • 资料分类:环保工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
生活垃圾处理场渗滤液处理框架结构多层建筑施工图纸(含结构、水电)
建筑面积:膜处理车间:609. 12m2,管理用房:79.04m2,泵房:13.41m2,层数均为地上1层,建筑高度为6.6m/ 3.8m/3.9m。建筑工程等级小型,屋面防水等级为级,耐火等级二级。抗震设防烈度为6度,结构类型为框架结构 使用年限为50年。

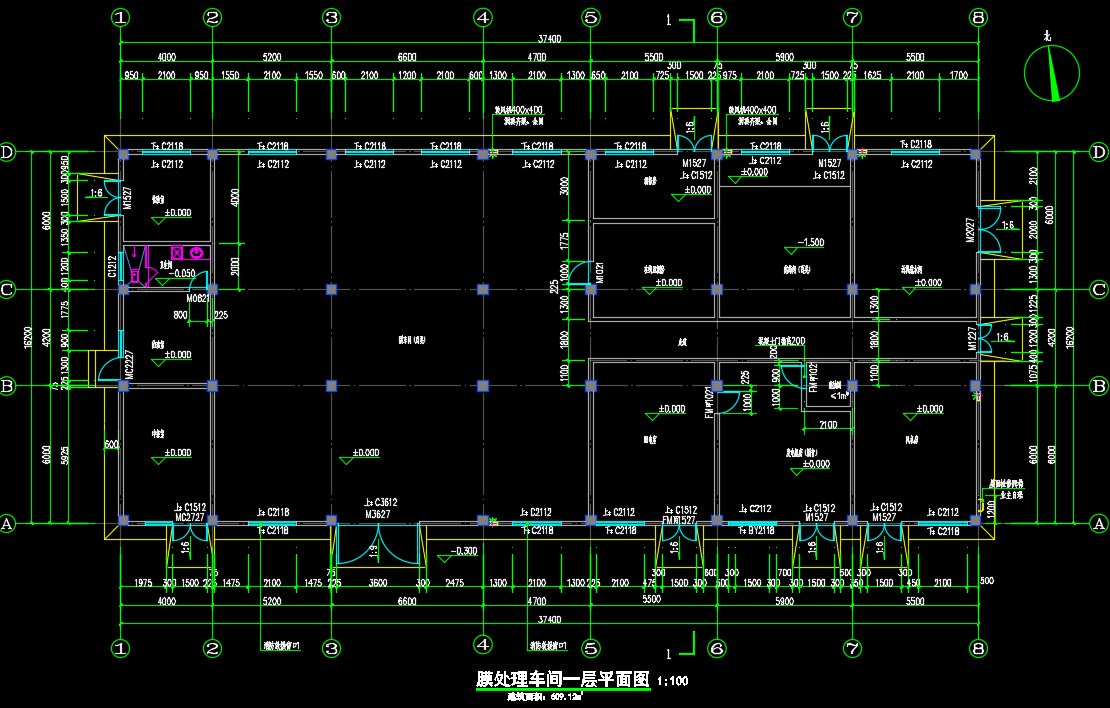

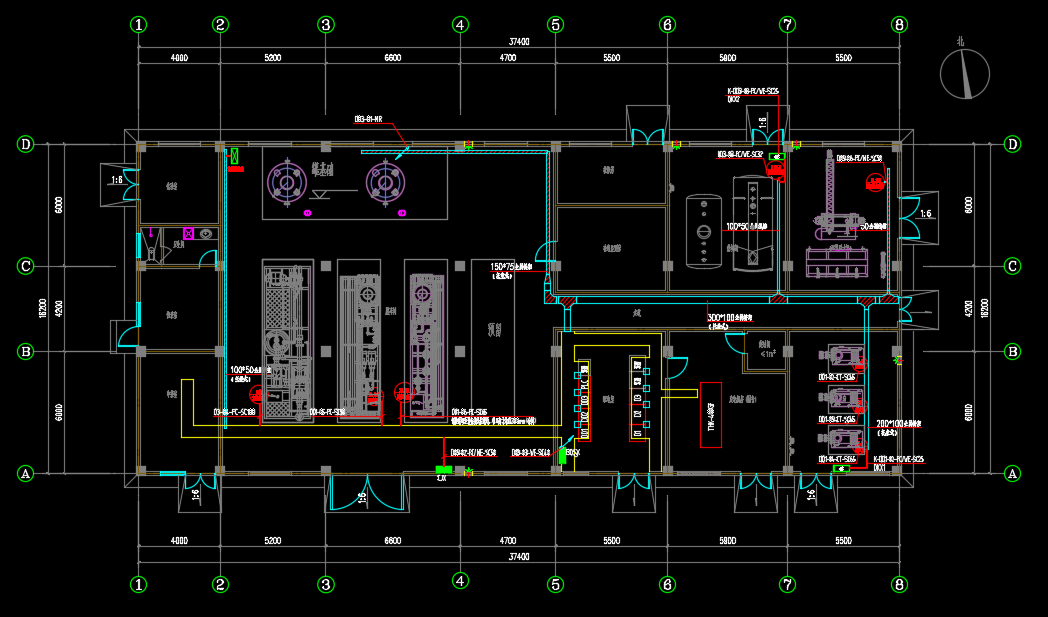

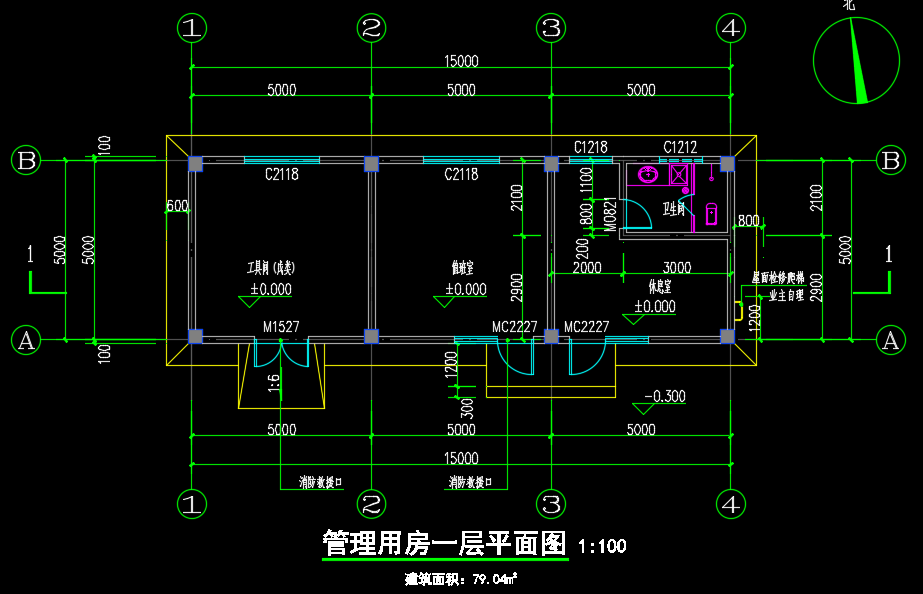

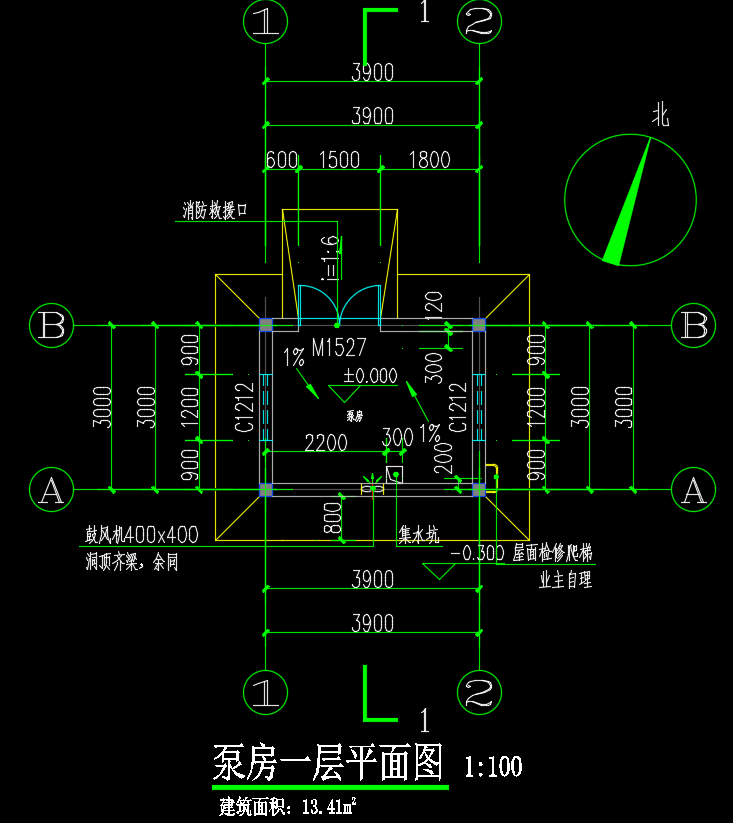

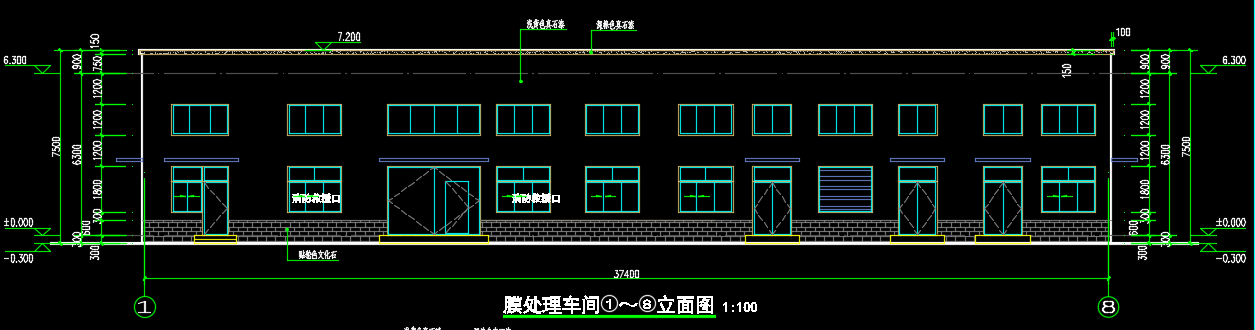

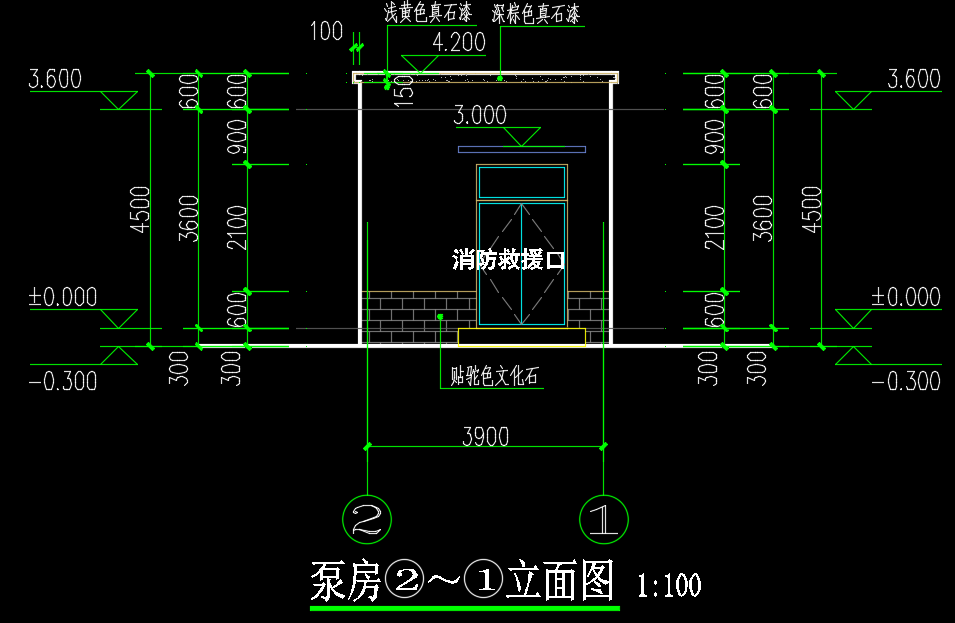

生活垃圾处理场渗滤液处理框架结构多层建筑施工图纸(含结构、水电)包括了总平面图、一层平面图、剖面图、立面图、大样图、配电平面布置图、照明平面布置图、屋顶防雷平面布置图、基础接地平面布置图、自控电源系统图、计算机网络拓扑图、自控平面布置图、溶解氧测量仪安装示意图、pH测定仪安装示意图、流量计安装示意图、压力传感器安装示意图等。
资料截图
  • 生活垃圾处理场渗滤液处理框架结构多层建筑施工图纸(含结构、水电)
  • 生活垃圾处理场渗滤液处理框架结构多层建筑施工图纸(含结构、水电)
  • 生活垃圾处理场渗滤液处理框架结构多层建筑施工图纸(含结构、水电)
  • 生活垃圾处理场渗滤液处理框架结构多层建筑施工图纸(含结构、水电)
  • 生活垃圾处理场渗滤液处理框架结构多层建筑施工图纸(含结构、水电)
  • 生活垃圾处理场渗滤液处理框架结构多层建筑施工图纸(含结构、水电)
  • 生活垃圾处理场渗滤液处理框架结构多层建筑施工图纸(含结构、水电)
