生活垃圾无害化处理场多层建筑施工图纸(含结构、水电暖)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-19
  • 资料类型:RAR
  • 资料大小:5.86 MB
  • 资料分类:环保工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
生活垃圾无害化处理场多层建筑施工图纸(含结构、水电暖)
本工程办公楼总建筑面积737.38平方米,基底建筑面积372.44平方米,地上2层,每层层高为3.600m,建筑高度7.650m,室内外高差0.450m。建筑结构形式为现浇钢筋混凝土框架结构,设计使用年限为50年,抗震设防烈度为7度。 本工程耐火等级为地上二级。

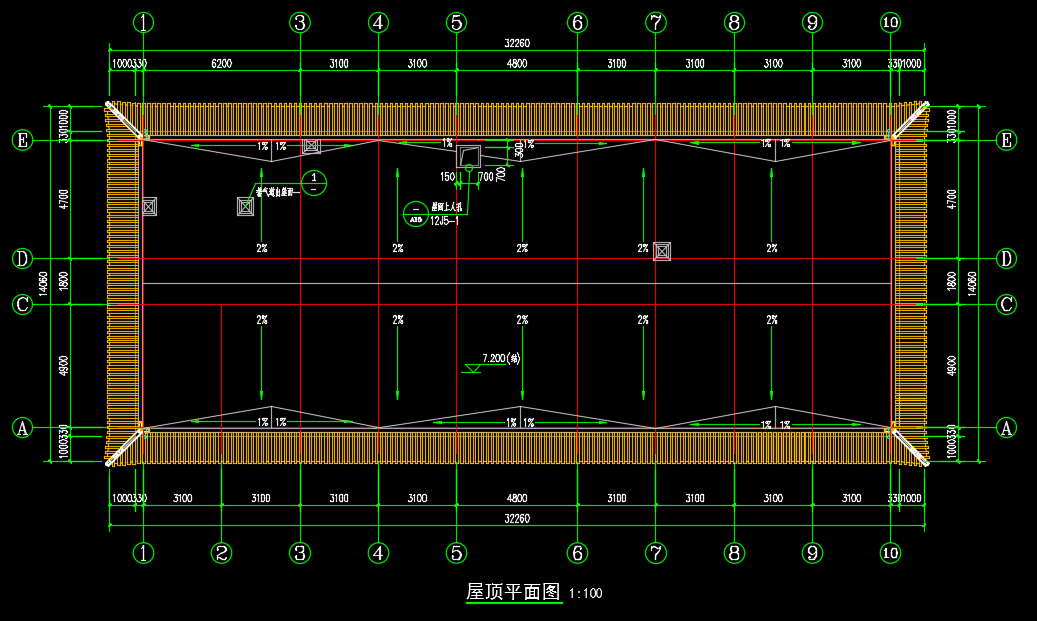

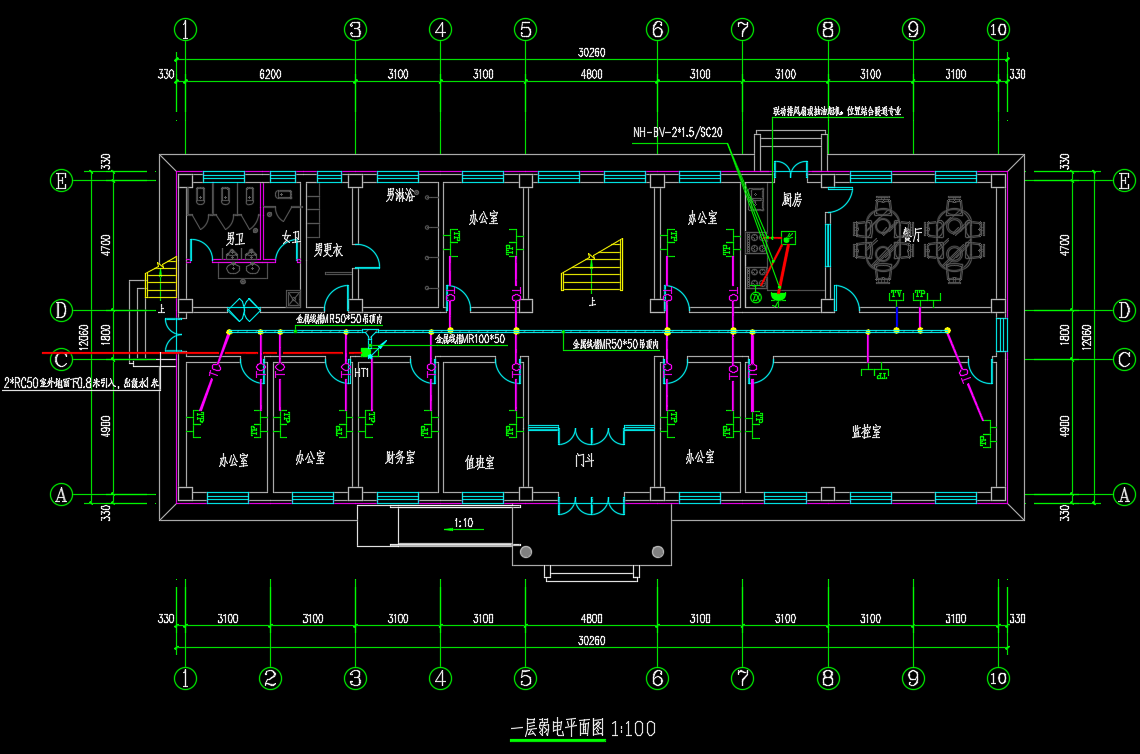

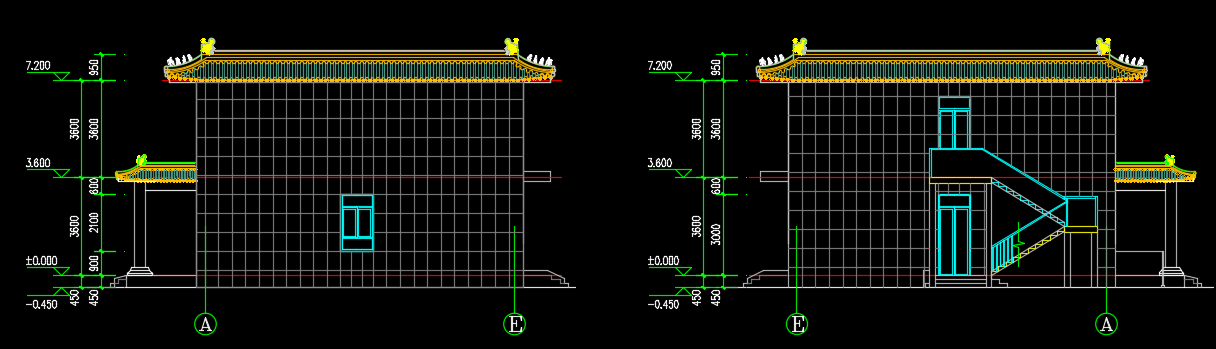

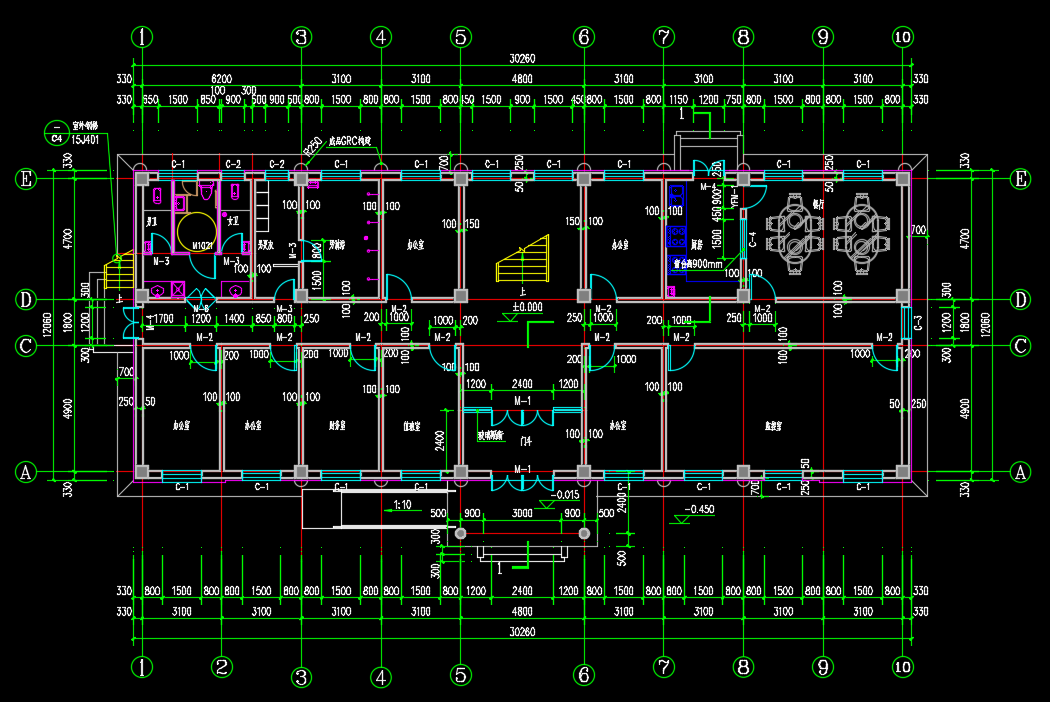

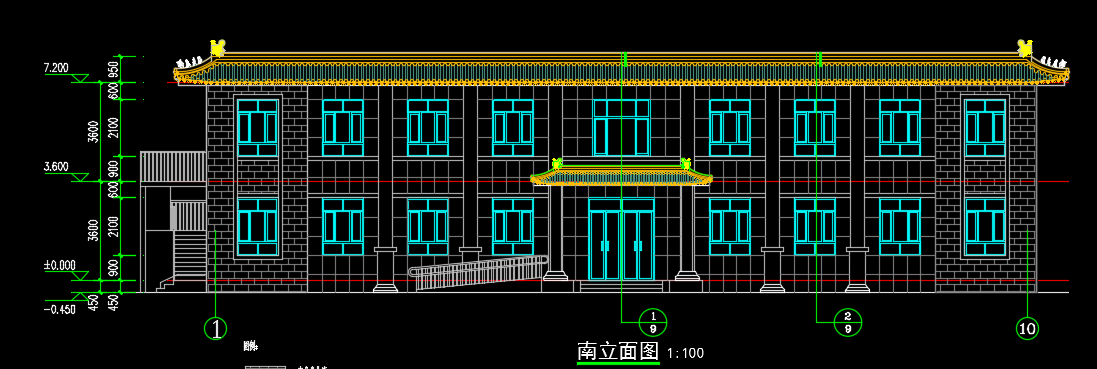

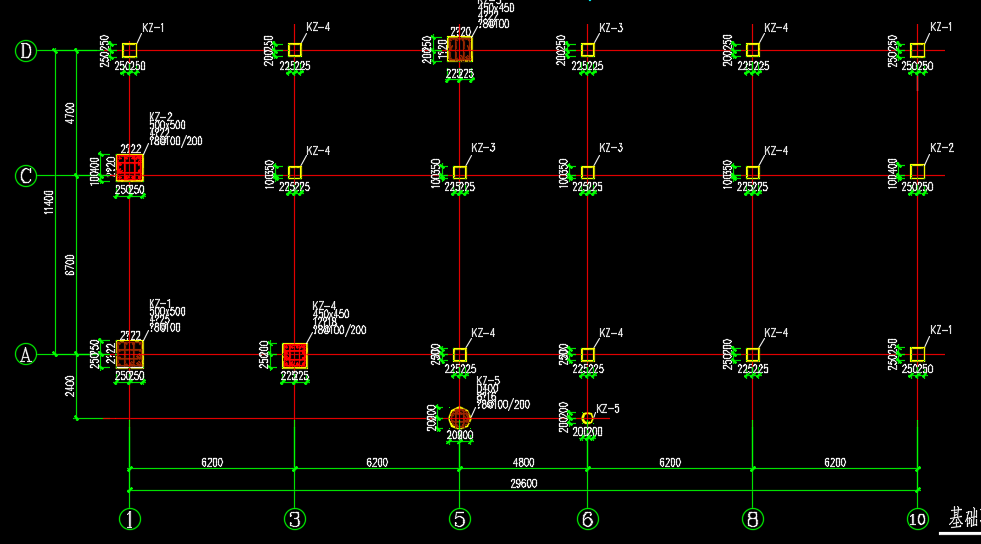

生活垃圾无害化处理场多层建筑施工图纸(含水电暖)包括了一层平面图、二层平面图、屋顶平面图、南立面图、北立面图、东立面图、西立面图、剖面图、卫生间详图、一层照明平面图、一层插座平面图、一层弱电平面图、基础平面布置图、7.200梁平法施工图、7.200结构平面图等。
资料截图
  • 生活垃圾无害化处理场多层建筑施工图纸(含结构、水电暖)
  • 生活垃圾无害化处理场多层建筑施工图纸(含结构、水电暖)
  • 生活垃圾无害化处理场多层建筑施工图纸(含结构、水电暖)
  • 生活垃圾无害化处理场多层建筑施工图纸(含结构、水电暖)
  • 生活垃圾无害化处理场多层建筑施工图纸(含结构、水电暖)
  • 生活垃圾无害化处理场多层建筑施工图纸(含结构、水电暖)
  • 生活垃圾无害化处理场多层建筑施工图纸(含结构、水电暖)
