垃圾填埋场土建和安装施工图(含结构绿化电气图)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-05-01
  • 资料类型:RAR
  • 资料大小:186 MB
  • 资料分类:环保工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
垃圾填埋场土建和安装施工图(含结构绿化电气图)

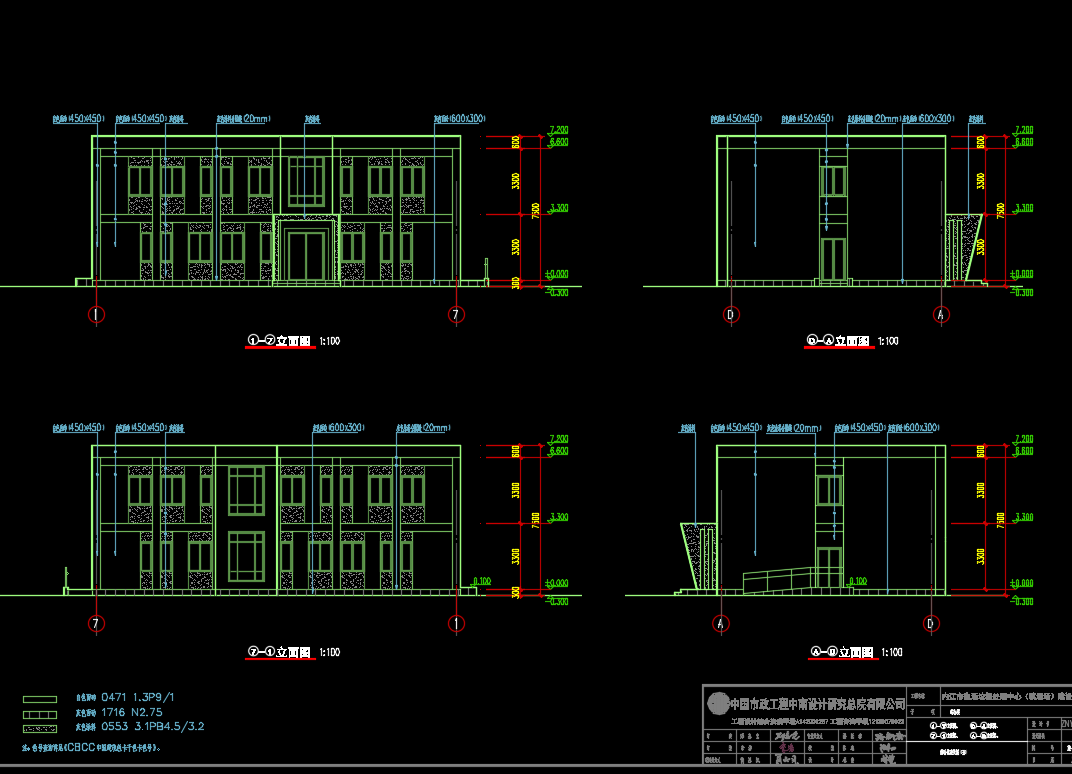

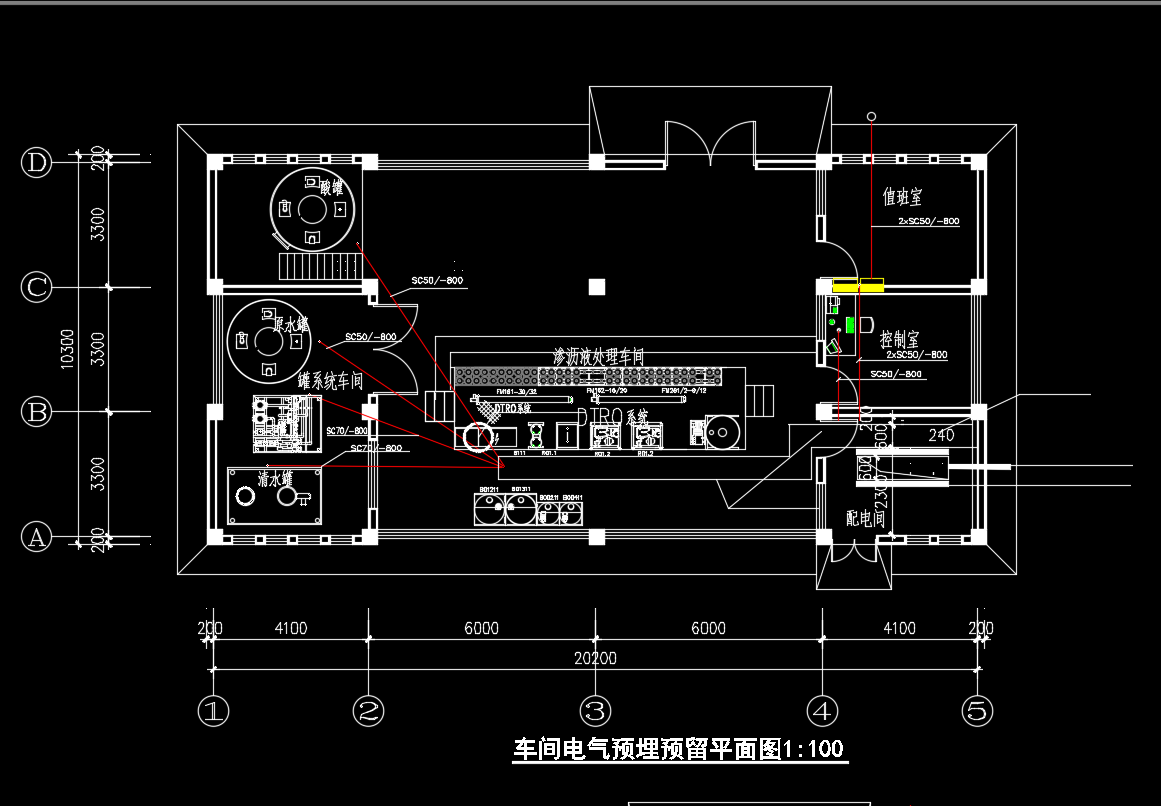

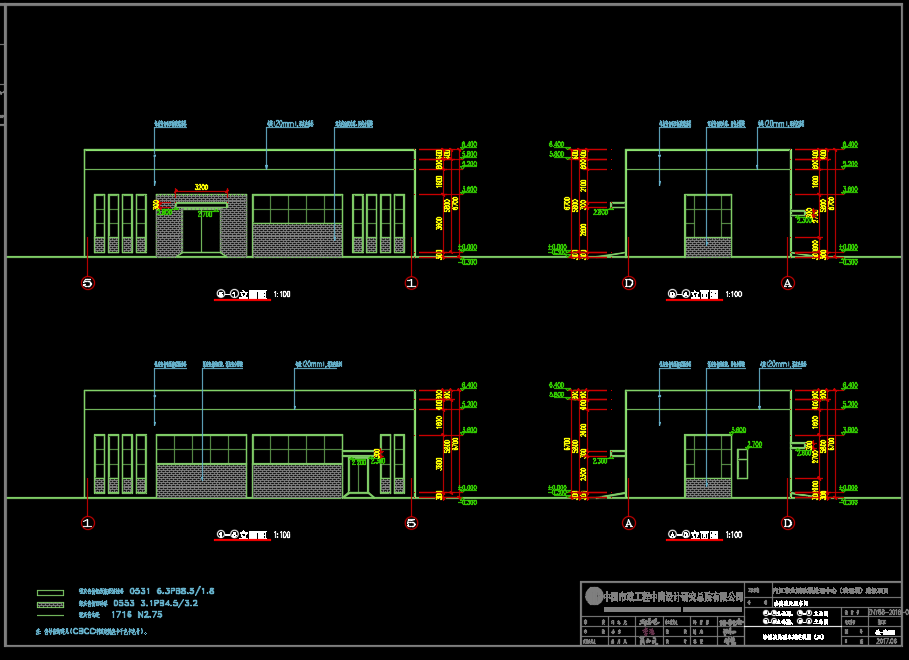

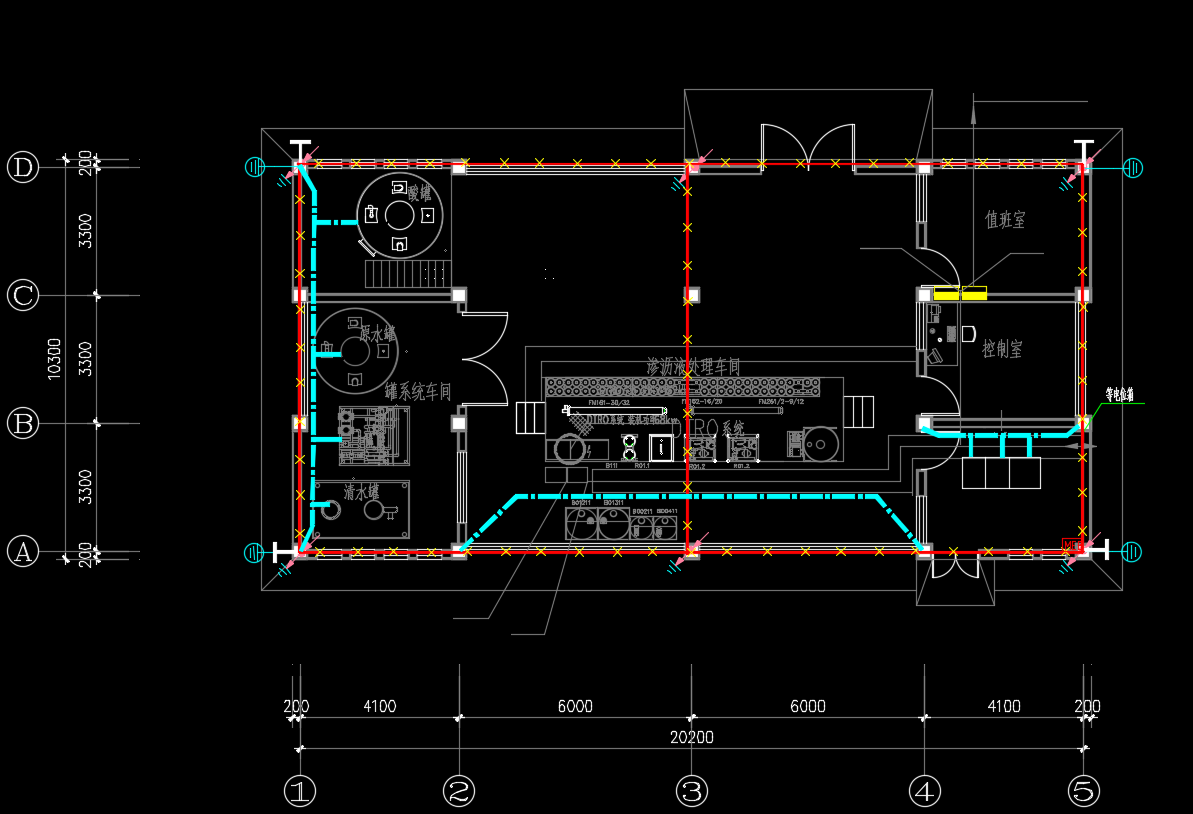

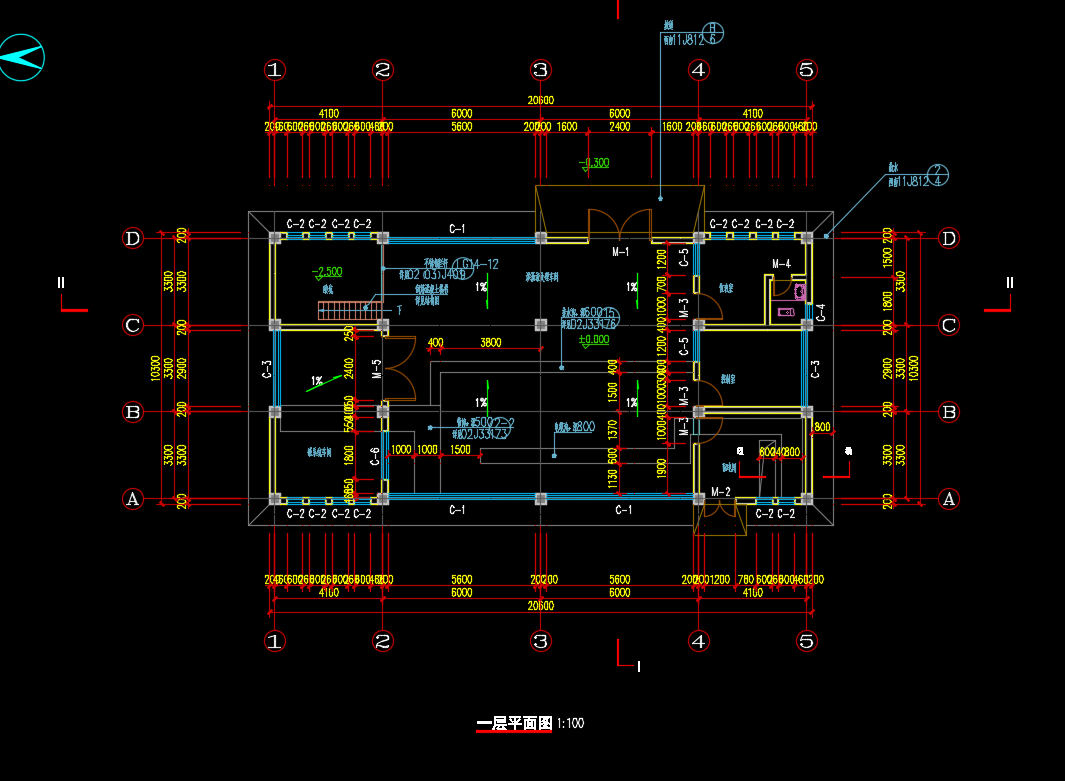

本工程为xx市生活垃圾处理中心(填埋场)建设项目综合楼。钢筋混凝土框架结构。建筑面积390.57m2;占地面积197.77m2。建筑层数为2层,建筑高度地面上7.50m。垃圾填埋场土建和安装施工图包括一层平面图,二层平面图,屋顶平面图,立面图,Ⅰ-Ⅰ剖面图,Ⅱ-Ⅱ剖面图,车间电气预埋预留平面图1:100,动力平面图1:100,照明平面图1:100等
