五层商业广场给排水消防喷淋设计图纸(含PDF格式)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-18
  • 资料类型:RAR
  • 资料大小:72 MB
  • 资料分类:给排水图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
五层商业广场给排水消防喷淋设计图纸(含PDF格式)
购物中心地上五层,地下二层;地上功能为室内步行街、超市、次主力店、儿童娱乐、KTV、电玩、影城等;购物中心地下功能为车库、设备用房等。商业综合体总建筑面积:130000.00m2,地上建筑面积:90000.00m2,地下建筑面积:40000.00m2,地下停车700辆。
室内步行街商铺:1F~3F,58000m2,高度:5.4m(1F、2F)/5.1m(3F)
超市:2F~3F,10000m2,高度:5.4m(2F)/5.1m(3F)
商管物业:1F~5F,22000m2,高度:5.4m(1F、2F)/5.1m(3F~5F)
地下车库及机房:B1~B2,40000m2,高度:4.6m(B1)/3.8m(B2)
设计范围:
1、本设计范围包括生活给水系统、冷却水补水系统、生活热水系统、生活污水系统、雨水系统、消火栓给水系统、湿式自动喷水灭火系统、窗玻璃防护冷却系统、大空间自动跟踪定位射流灭火系统、气体灭火系统、超细干粉灭火系统、厨房灭火系统、建筑灭火器系统。
2、厨房预留上、下水条件。
3、购物中心裙房屋面雨水排水,采用虹吸式屋面雨水系统,本次施工图设计仅供招标使用,待供货商确定后进行二次设计,并将设计成果落实到二版图中。招标时,本图中的天沟位置、立管位置以及地下室出户管位置不能变动。
4、特殊消防系统:大商业变电所2、托管机房、IMAX厅放映机房设置预制七氟丙烷气体灭火系统,其他变配电所、开闭所设置S型热气溶胶灭火系统。本次设计仅供招标使用,专业厂家确定后二次深化设计,并将设计成果落实到二版图中。各电气竖井及弱电机房内、TMS机房内,按楼层设置悬挂式超细干粉灭火装置。
5、厨房灭火系统及厨房油烟风道自喷系统由甲方另行委托专业公司进行设计,本施工图仅预留冷却补水(自来水)。
生活热水系统
1、商管办公的淋浴室采用集中太阳能热水系统供给淋浴用热水,热水贮存在屋顶设备间的热水水箱内,并设置电辅助加热,供水温度为50°C。本工程按XX地区纬度倾角年辐照量4449.184>4200MJ/m2。
2、用热水量:商管物业最高日生活用水定额取50L/人·d(按60°C水温计);商管物业共200人,则每天所需热水量为10m3,换算成50°C热水量为12m3,甲方要求太阳能热水供应量不小于热水量10%,取2m3。最大小时热水量4.8m3,耗热量988000KJ/h。
3、太阳能集热板按照日产热水量40L/m2·d(按50°C水温计)考虑,集热板面积设计取50m2(满足2m3)。
4、太阳能热水系统消毒措施:太阳能热水水箱内设置自洁消毒器。
5、太阳能热水系统由集热板、2台一次侧循环泵、1台一次侧膨胀罐、1座热水水箱、2台二次侧供水泵(变频运行)、1台二次侧膨胀罐组成。太阳能一次侧集热工质为防冻液。

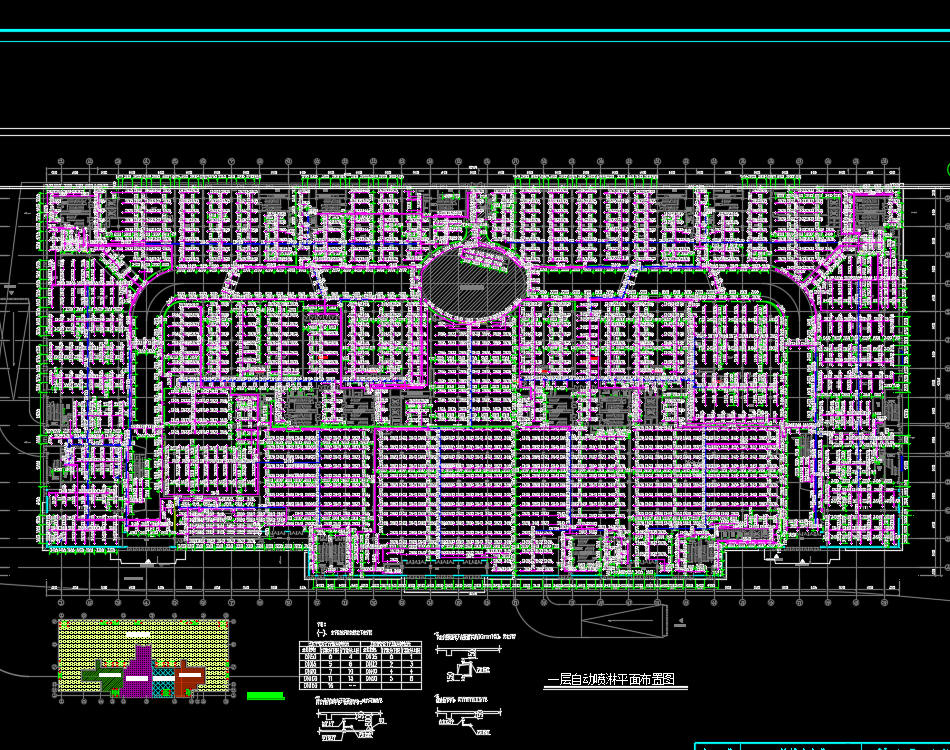

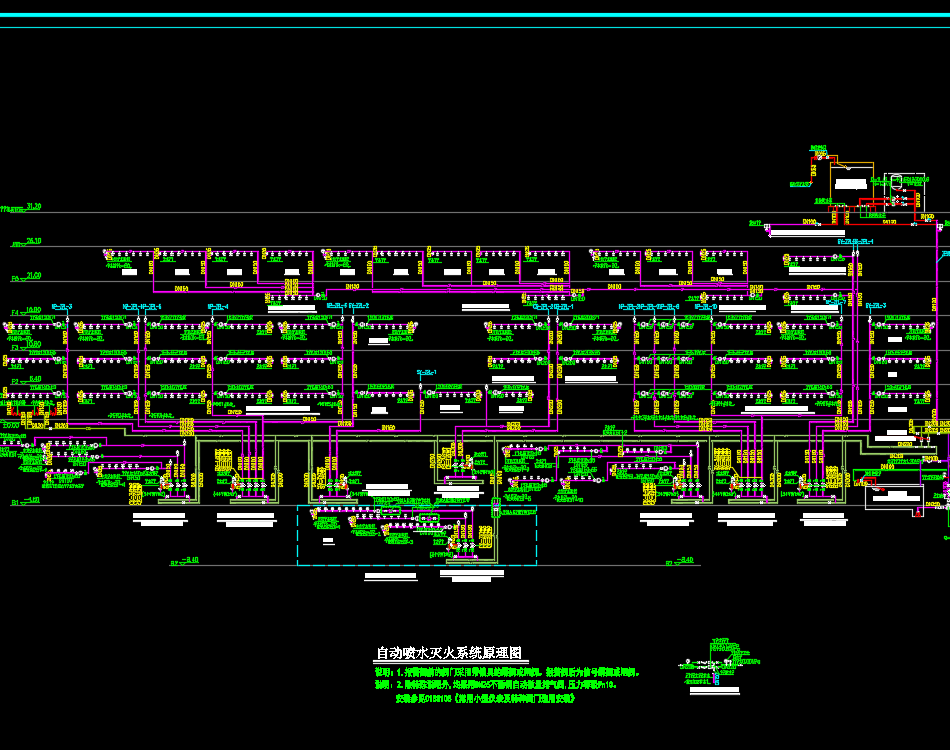

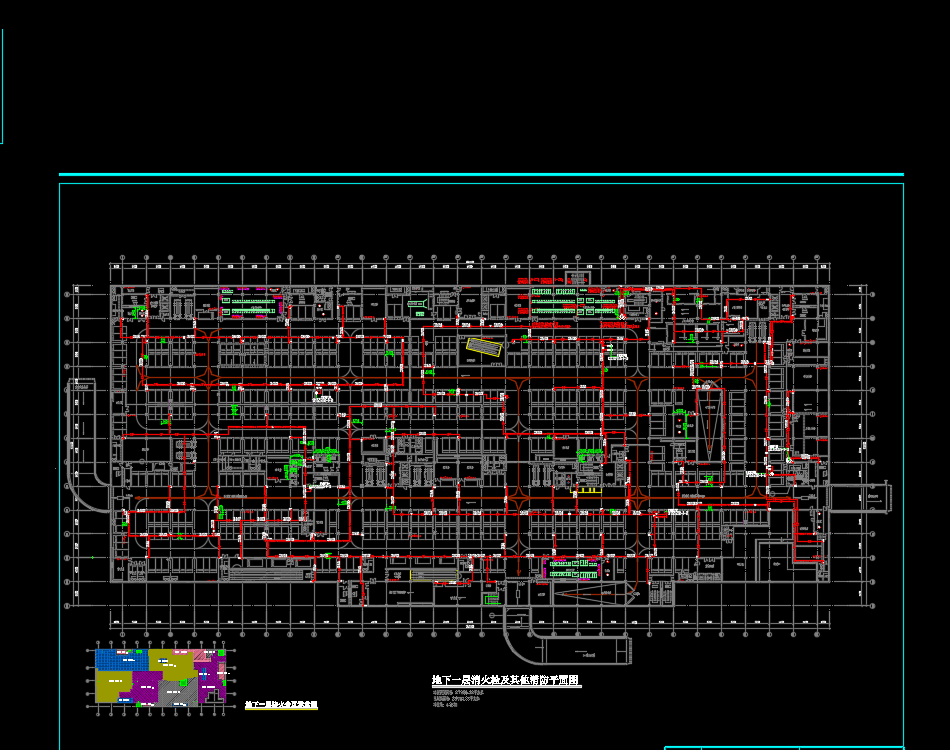

五层商业广场给排水消防喷淋设计图纸,包括:消火栓系统原理图、自动喷水灭火系统原理图、给水系统图、排水系统图、给排水及消防干线图、给排水及消防平面图、消火栓及其他消防平面图等
