某隧道工程消防施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-26
  • 资料类型:RAR
  • 资料大小:180 MB
  • 资料分类:给排水图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某隧道工程消防施工图纸
XX隧道项目整体呈东西走向,起于XX高速西侧XX与XX交界处,途经XX,以特长隧道形式穿越XX,经XX、XX等片区,终点接XX立交,线路全长约20km。本项目主线设计标准为城市快速道,设计车速80km/h,主线双向6~10车道,主要工程包括3座互通式立交(不含一纵线相交的XX立交),4座简易立交,特长隧道1座(XX隧道,长3.635km)。
隧道主要技术标准:按城市快速路设计,双洞双向六车道断面,设计行车速度80公里/小时。
本隧道为人字坡坡向两端洞口,隧道内最高点位于XX处,XX~XX坡度0.5%坡向西侧洞口,XX~XX坡度0.5%坡向东侧洞口。隧道路面标高243.353m~254.661m。
设计范围
本次设计范围为XX隧道水消防系统及灭火器配置,其中水消防系统包括室外消火栓系统、室内消火栓系统、水成膜泡沫灭火装置。此外,变电所气体灭火系统及灭火器配置属于本次设计范围。隧道排水为道路排水专业设计范围。
设计接口:给水接口以水表为界,水表(含)与市政给水管的连接管段由市政供水部门负责设计,之后由隧道消防给水负责设计。隧道内边沟排水由隧道结构专业负责设计(道路给排水专业负责校核)。
考虑到隧道运营时机动车道上车辆较多,人工清扫在隧道内取水很不安全,隧道内不单独设置冲洗给水点,拟由市政环卫清扫车异地取水进行隧道地面冲洗。因此,本次设计范围不包括隧道生产生活给水系统。

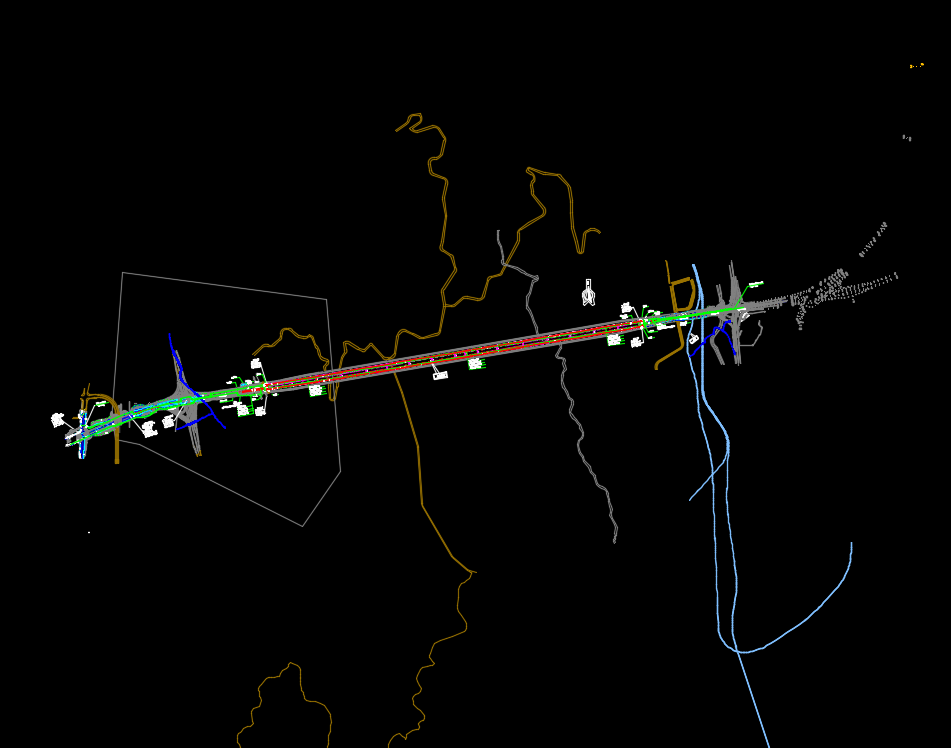

某隧道工程消防施工图纸,包括:泵房大样图、消防大样图、消防总图、消火栓平面布置图、系统图、消防平面图等
资料截图
  • 某隧道工程消防施工图纸
  • 某隧道工程消防施工图纸
  • 某隧道工程消防施工图纸
  • 某隧道工程消防施工图纸
