某净水厂给水工程毕业设计(含图纸)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-14
  • 资料类型:RAR
  • 资料大小:1.47 MB
  • 资料分类:给排水工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某净水厂给水工程毕业设计(含图纸)
本设计分为管网设计和净水厂设计。管网设计中,根据基础资料计算得出该城镇最高日最高时的用水量为18.3万m3/d。在地区平面图中利用CAD画出环状管网设计图,计算出配水长度。进行管网水力计算,计算得出比流量、沿线流量、节点流量。进行管网平差,管段的流量分配、管径确定。分别确定最大时流量初分配,然后进行管段校核,即进行消防时流量分配,事故流量分配。分别确定最大时、消防时、事故时的地面标高、节点水头和自由水压。最终确定管网中各管段的管径选择。
净水厂设计中,原水采用的是地表水。确定厂址,该厂位于该城镇西南。水厂采用设计规模为20m3/d。确定净水工艺流程,接着进行处理构筑物及设备的选型。确定取水构筑物,进行格栅计算、自流管计算、集水井计算、泵房设计及配水井的设计计算。接着进行混凝沉淀的设计,包括进行混凝剂的选择、混凝剂的投加、溶液池体积、溶解池容积、溶液池鼓风设备、投药管、药剂仓库、计量投加设备及管式静态混合器的选择及校核。选用隔板絮凝池、平流沉淀池、普通快滤池,接着进行絮凝池、平流沉淀池及滤池的设计计算。此外还包括消毒、清水池、泵房、平面布置(包各构筑物尺寸和辅助构筑物)的计算及高程布置的计算。

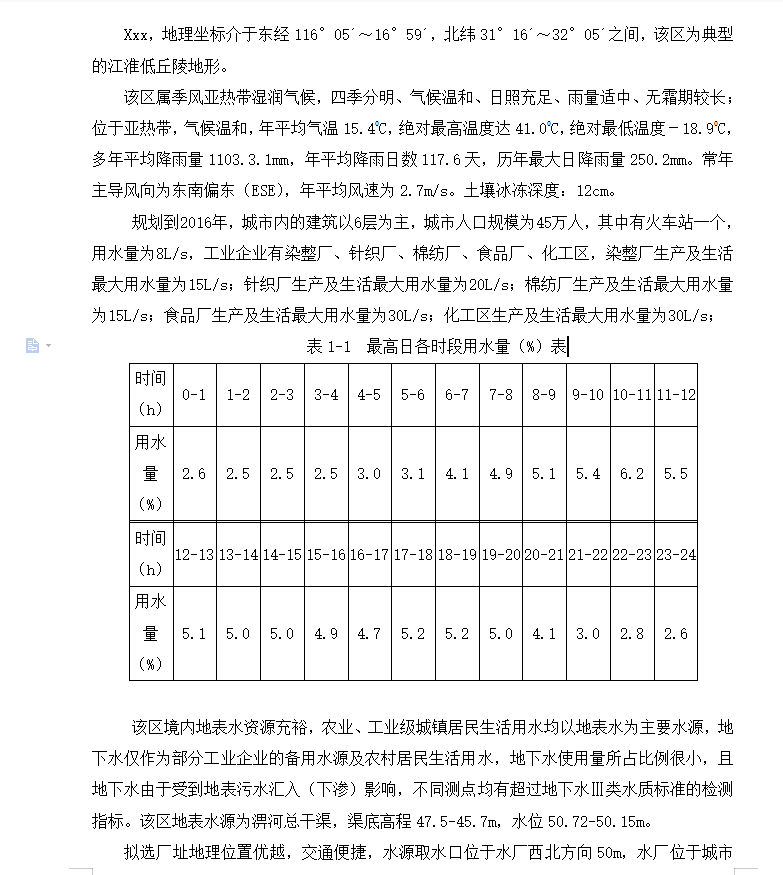

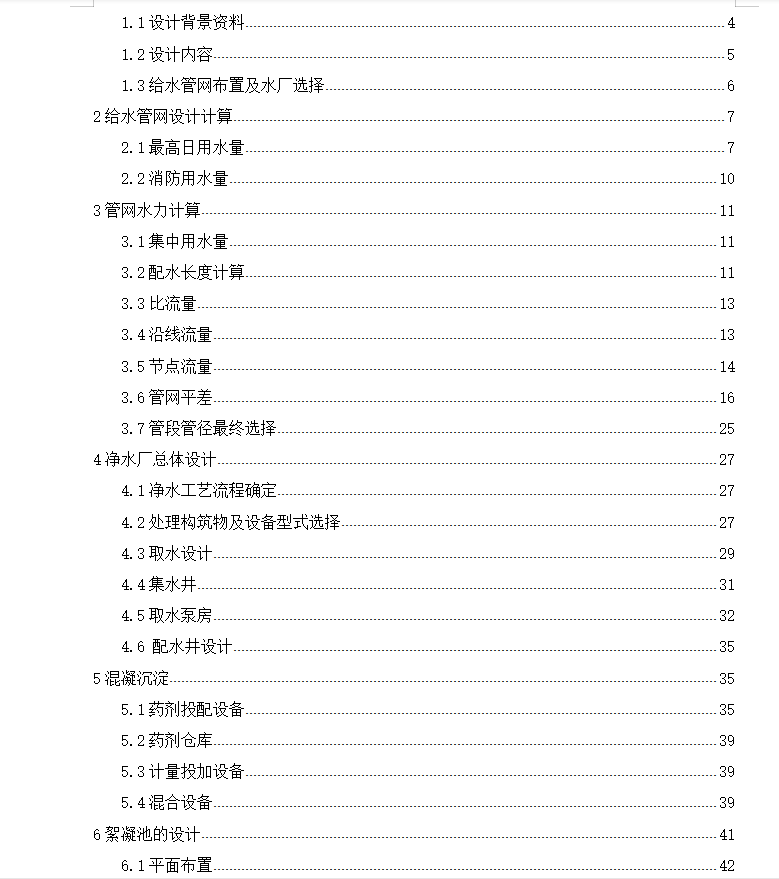

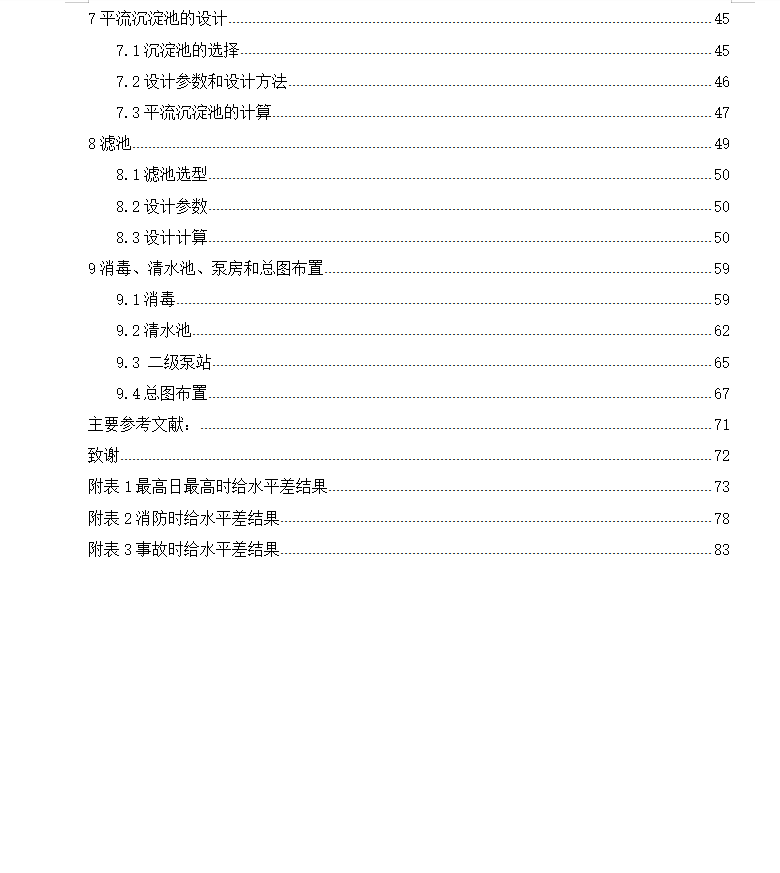

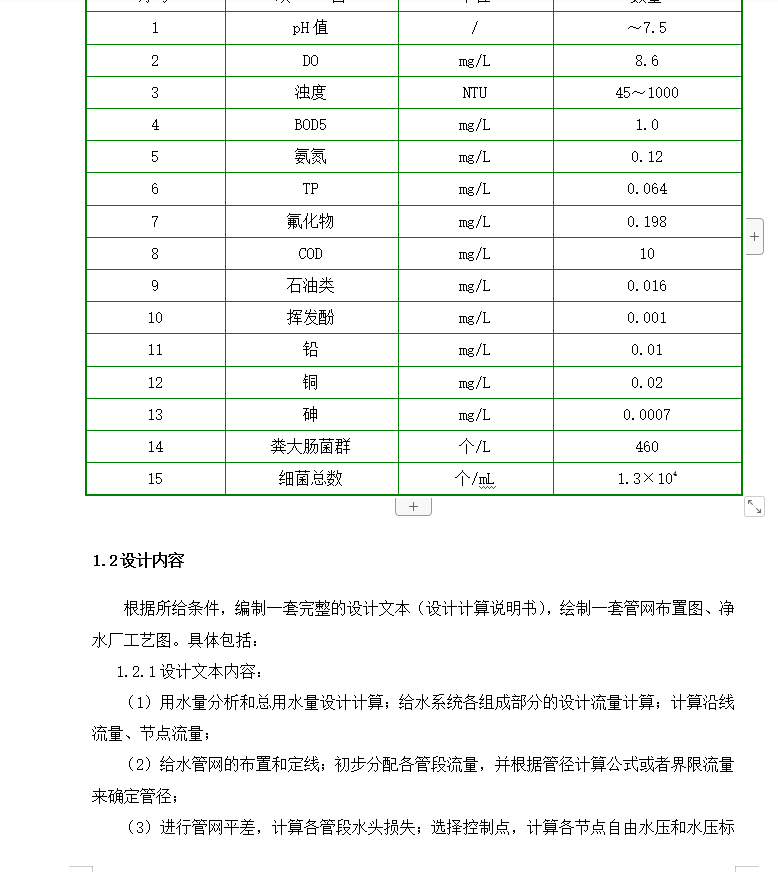

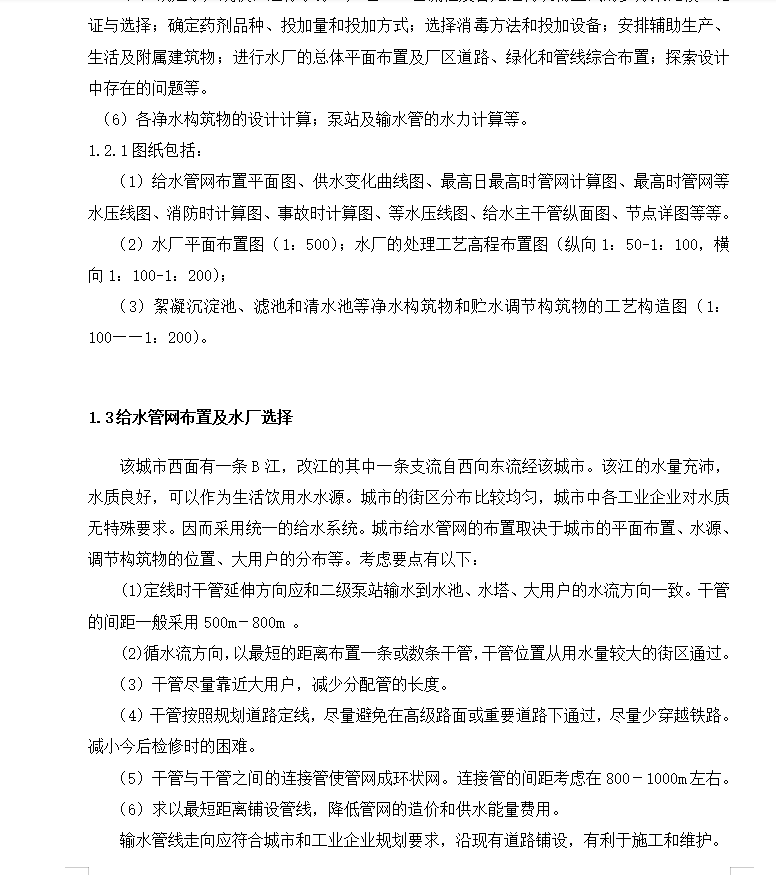

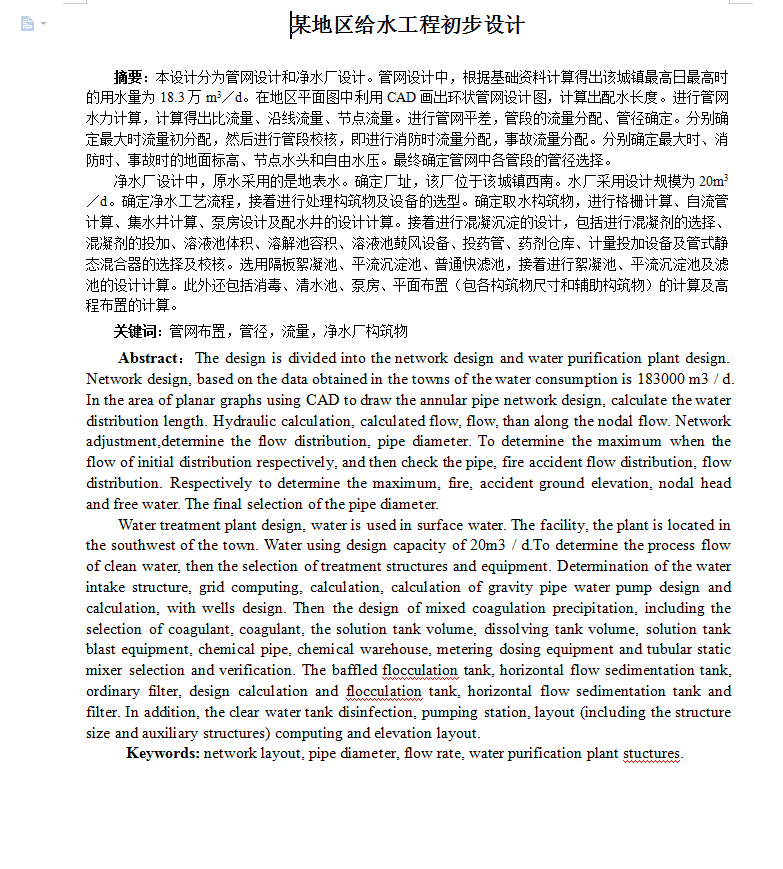

资料截图
