四星级酒店建筑给排水毕业设计(含图纸)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2017-07-14
  • 资料类型:RAR
  • 资料大小:5.28 MB
  • 资料分类:给排水工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
四星级酒店建筑给排水毕业设计(含图纸)

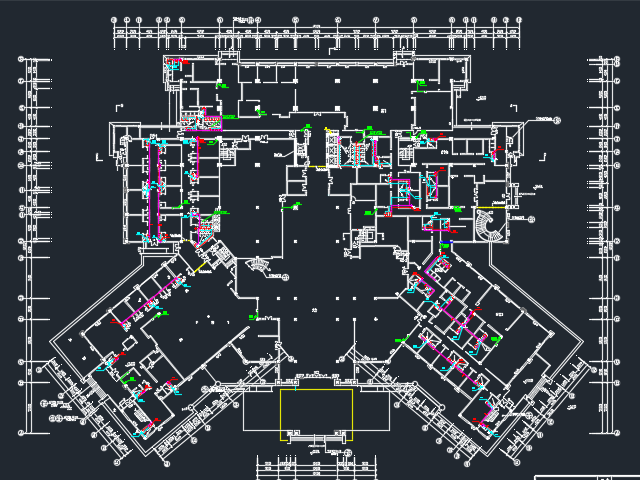

四星级酒店建筑给排水毕业设计内含毕业设计说明,CAD图纸供大家参考。
一座集娱乐、就餐、客房等为一体的四星级酒店。总占地面积6750m2,建筑面积为35465.13 m2,建筑总高度为56.89米,建筑高度为50.4米,地上13层,地下1层。地下一层为停车场、设备用房等。一层为门厅、包房、商场等。二层为休息室、宴会厅、报告厅、会议室、歌舞厅、包房等。三至十三层为客房。1~2层均有公共卫生间,内设小便器、蹲式大便器、洗脸盆等。3~13层为客房,共232套,每套客房均有卫生间,标准间的卫生间内设坐式大便器、洗脸盆、浴盆各一件,洗脸盆、淋浴器各1件或坐式大便器、洗脸盆、浴盆各1件。
该建筑以城市市政给水管网为水源,建筑物西侧有一条DN300的市政给水干管,最小资用水头0.40MPa,管中心标高-1.10m(以室外设计地坪为基准),室内外高差为0.75m。该建筑物位于上海市。城市管网不允许直接抽水。建筑物南侧为给水水池,消防水池以及其加压附属设施。在建筑物北侧有一排水干管,管底标高为-1.30m(以室外设计地坪为基准),公称直径为300mm。建筑物排水采取污废分流排水。
建筑附近有足够压力的蒸汽热源。
