房屋建筑设计常见问题之给水排水专业16-18

答：专业队单元、一等人员掩蔽所、医疗救护工程设置人员淋浴洗消水加热器的功率应通过计算确定。所选用的电加热设备应符合《建筑给水排水与节水通用规范》GB 55020-2021第5.3.1条的规定。

下面我们通过典型的案例，分析如何选用淋浴洗消水加热器的功率。专业队单元、一等人员掩蔽所、医疗救护工程的掩蔽人数分别取200人、1300人、100人，洗消人员百分数分别为20%、2～3%、5～10%，淋浴洗消用水量标准取40L/人，热水水温分别取规范规定的低值32℃、32℃、37℃，冷水计算温度取4℃。以上参数仅作为计算参考，设计时可按当地实际情况选取。

热水总耗热量可按下式计算：

式中：Q——热水总耗热量（kJ）;

q——人员洗消总用水量（L）；

ρ——热水的密度（kg/L）；

c——水的比热，c=4.187[kJ/（kg·℃）]；

t_r——热水计算温度（℃）；

t_l——冷水计算温度（℃），按当地最冷月平均给水温度计。

热水器的最小加热功率可按下式计算：

式中：W——热水器的最小加热功率（kW）;

η——加热器的热效率（%），取98%；

h——加热时间（h），取3h；

n——加热器台数，取 n=1。

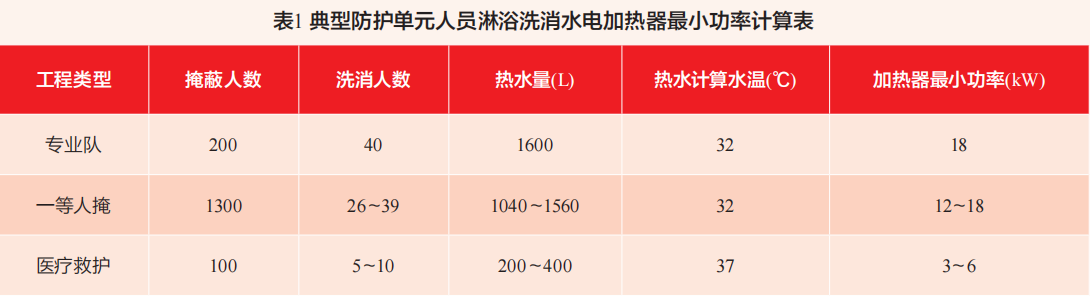

计算结果如表1，供大家设计时参考。

（由北京国标筑图建筑设计咨询有限公司——李端文提供）

答：住宅+商业（非商业网点）组合的建筑，依据《建筑设计防火规范》GB 50016-2014（2018年版）第5.4.10条的有关规定，室内消火栓设计流量按照住宅、商业各自的建筑高度、体积等参数（查《消防给水及消火栓系统技术规范》GB 50974-2014表3.5.2）分别计算取最大值；室外消防用水量应根据建筑总体积、总高度（查《消防给水及消火栓系统技术规范》表3.3.2）按公共建筑确定；火灾延续时间应根据商业部分的建筑高度（查《消防给水及消火栓系统技术规范》表3.6.2）按公共建筑确定，高度大于24m时，火灾延续时间为3h，高度不大于24m时，火灾延续时间为2h。

（由中京同合国际工程咨询（北京）有限公司——王华提供）

答：按《北京市既有建筑改造工程消防设计指南》（2023年版）第2.2.6条，本项目仅保留主要结构柱、承重墙、楼板、楼梯等结构构件，为整体改造工程，消防设计应按现行消防技术标准进行设计。

若为高层建筑，自动灭火系统应符合《建筑防火通用规范》GB 55037-2022第8.1.9条第1款、第2款；若为多层建筑，应符合第8.1.9条第7款。

科研建筑的实验室的消防设计还应符合《科研建筑设计标准》JGJ 91-2019第5.2.6条。

（由建研航规北工（北京）工程咨询有限公司——赵小新提供）
