剪力墙结构住宅楼装整体配式结构安全专项施工方案 73P
本工程住宅楼装配整体式剪力墙结构,地上四层及以下部分为现浇混凝土,五层及以上采用装配式,其中外围剪力墙采用预制,内部竖向承重部分采用传统现浇混凝土,楼板及梁采用预制叠合做法,楼梯采用预制楼梯,内外填充墙采用预制叠合梁带预制混凝土隔墙。
本工程为装配整体式剪力墙结构,其主要特点是:
(1)现场结构施工采用预制装配式方法,外墙墙板、内墙隔板、预制楼板底板及预制楼梯板等成品构件。
(2)预制装配式构件的产业化。所有预制构件全部采用在工厂流水加工制作,制作的产品直接用于现场装配。
(3)在设计过程中,运用BIM技术,模拟构件的拼装,减少安装时的冲突。部分外墙PC结构采用套筒植筋、高强灌浆施工的新技术施工工艺,将PC结构与PC结构进行有效连接,增加了PC结构的施工使用率,降低PCF的施工率,提高施工效率。
(4)楼梯均在PC构件的设计时考虑点位,设置预埋件,后续直接安装。
2)工程新技术特点
PC项目新技术点与内容是:产业化程度高,资源节约与绿色环保;构件工厂预制和制作精度控制;构件的深化加工设计图与现场的可操作性的相符性;施工垂直吊运机械选用与构件的尺寸组合;装配构件的临时固定连接方法;校正方法及应用工具;装配误差控制;预制构件连接控制与节点防水措施;施工工序控制与施工技术流程;专业多工种施工劳动力组织与熟练人员培训;装配式结构非常规安全技术措施以及产品的保护,高强灌浆新技术的施工的应用,为新技术的推广走出了贡献。

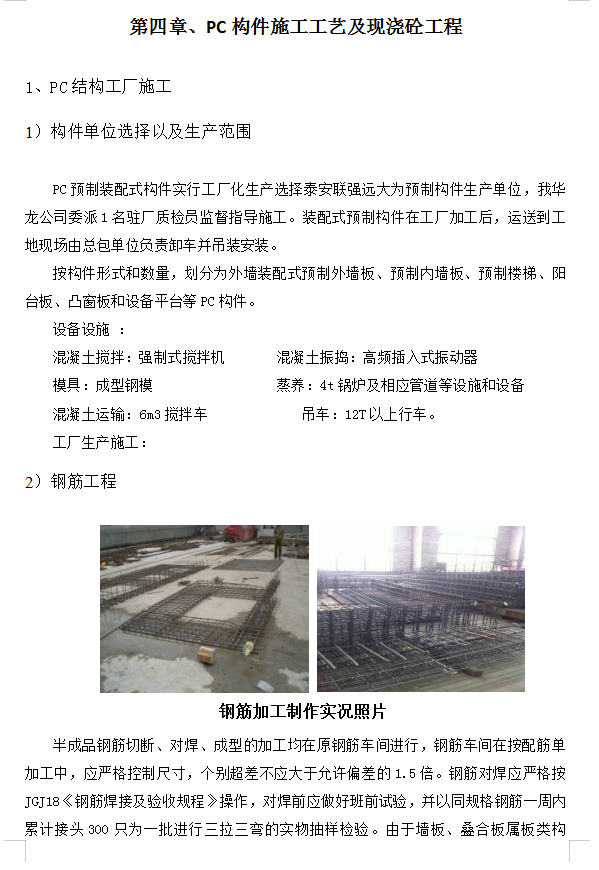

PC预制装配式构件实行工厂化生产选择泰安联强远大为预制构件生产单位,我华龙公司委派1名驻厂质检员监督指导施工。装配式预制构件在工厂加工后,运送到工地现场由总包单位负责卸车并吊装安装。
按构件形式和数量,划分为外墙装配式预制外墙板、预制内墙板、预制楼梯、阳台板、凸窗板和设备平台等PC构件。
钢筋工程
半成品钢筋切断、对焊、成型的加工均在原钢筋车间进行,钢筋车间在按配筋单加工中,应严格控制尺寸,个别超差不应大于允许偏差的1.5倍。钢筋对焊应严格按JGJ18《钢筋焊接及验收规程》操作,对焊前应做好班前试验,并以同规格钢筋一周内累计接头300只为一批进行三拉三弯的实物抽样检验。由于墙板、叠合板属板类构件,钢筋的主筋保护层相对较小,因此,钢筋的骨架尺寸必须准确,故要求采用专门的成型架成型。
