十二层办公楼综合布线设计方案 83P
某办公楼(以下简称某办公楼)位于XX,东临XX,南临XX。大楼共15 层,地下三层,地上十二层,总建筑面积56868 平方米,其中地上建筑面积43940 平方米,地下建筑面积12928 平方米,建筑物主体高度45 米。某办公楼地下三层与地下二层为停车场,地下一层设计为员工食堂和职工活动用房,首层为大堂、展厅及UPS机房,二层至十一层为办公区域,十二层为公寓房。
综合布线系统通讯中心设在大楼地下一层UPS配电房和七层通讯机房内,专用语音管理中心设在九、十层东、西侧竖井内。弱电竖井一共设计了分配线间18个,分别位于某办公楼二、三、五、六、七、八、九、十一层东、西两侧弱电竖井内和地下一层西侧、四层东侧弱电竖井内。
网络结构
整个某办公楼综合布线系统由工作区子系统、水平布线子系统、垂直主干子系统、设备间子系统、管理子系统5部分组成。布线系统为星型拓扑结构。内网信息、外网信息、办公电话均为二级网络架构,一级管理中心设在七层通讯机房和地下一层UPS配电室内,二级网络管理节点设在弱电竖井内,在两个中心机房之间布设了多根大芯数单模光缆用于主机房之间的联络。专用语音系统为一级网络架构,管理中心设在九、十层东、西侧竖井内。
目录
第一部分 系统设计方案

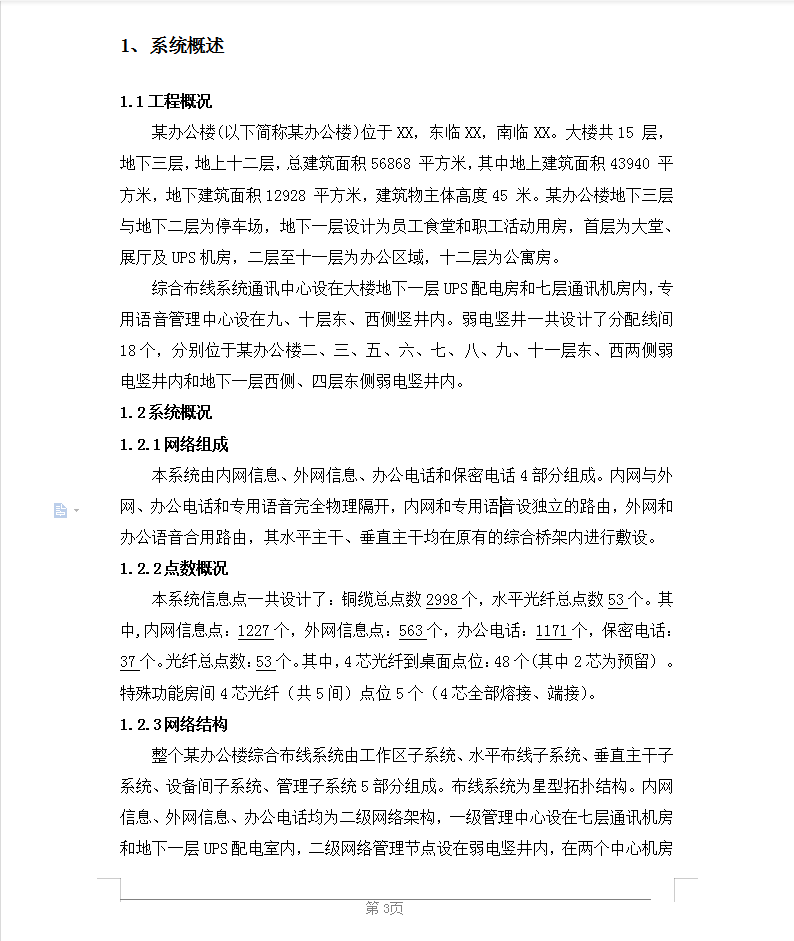

1、 系统概述
1.1工程概况
............
5.1.2测试仪器的选用

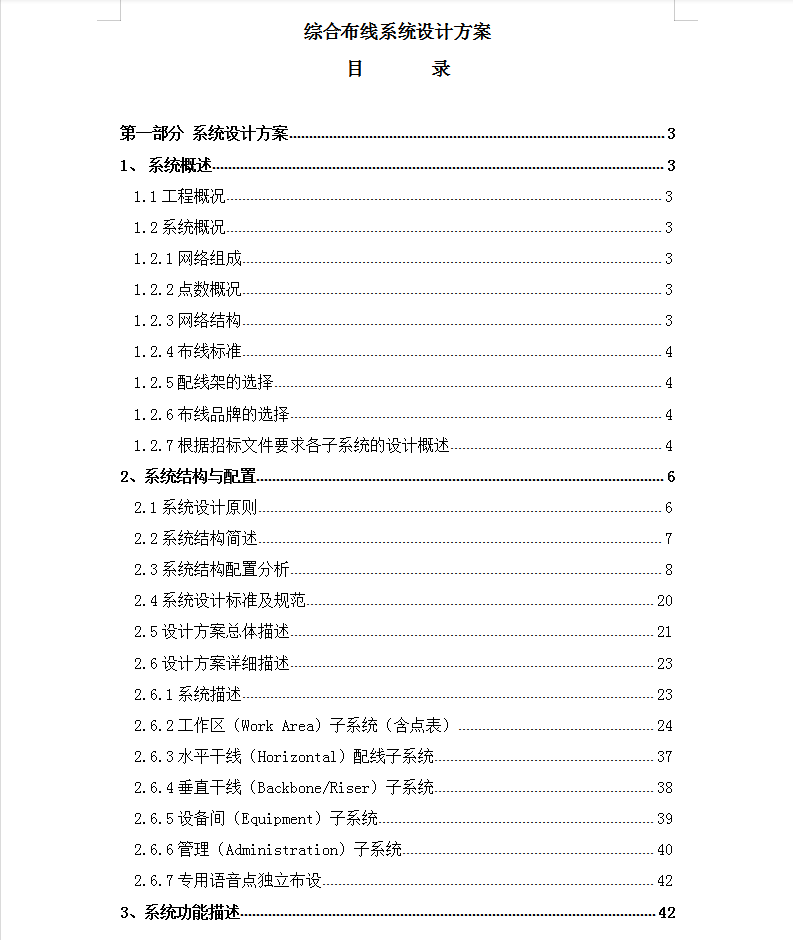

第二部分 技术性能偏差表

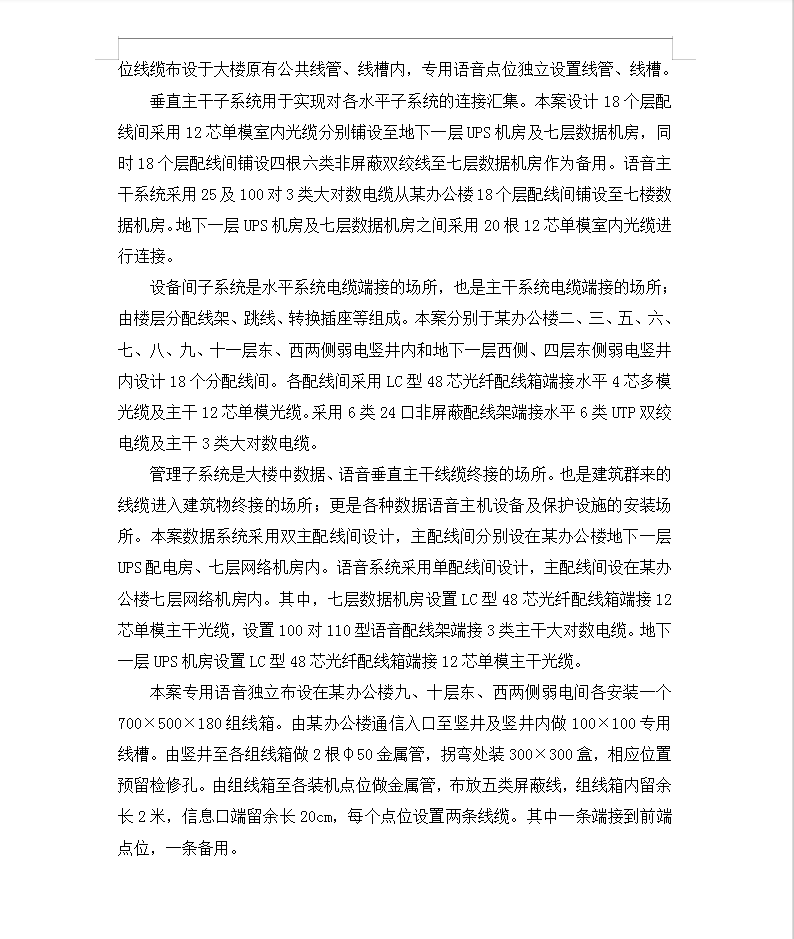

资料截图
