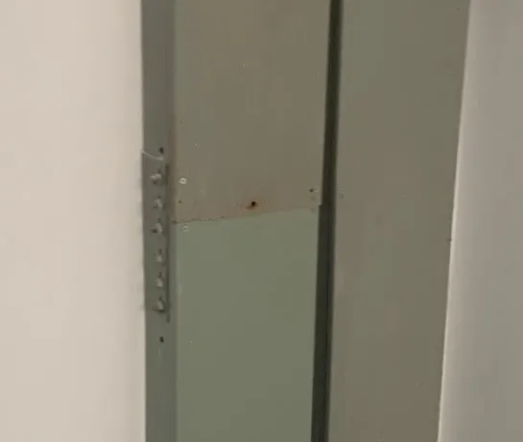

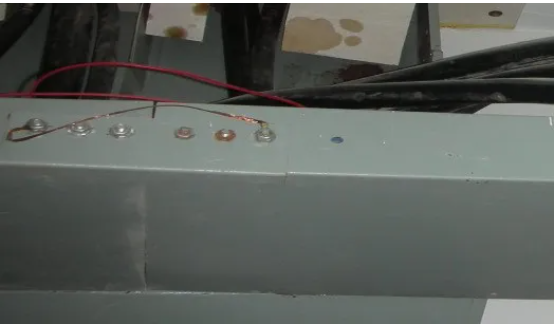

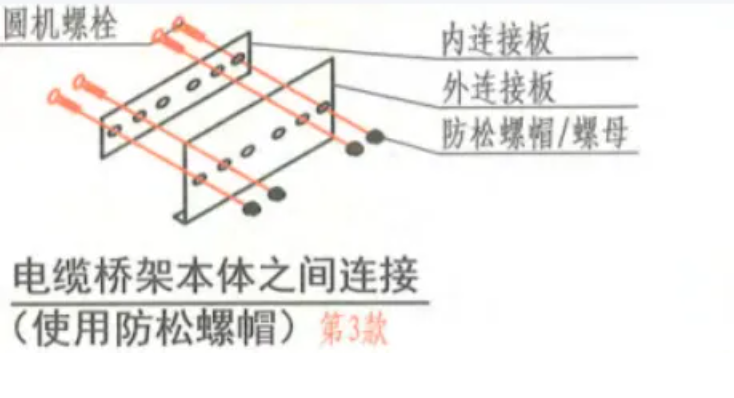

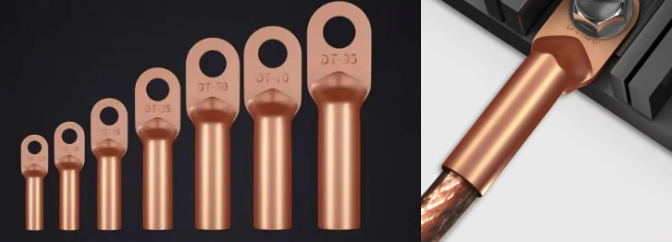

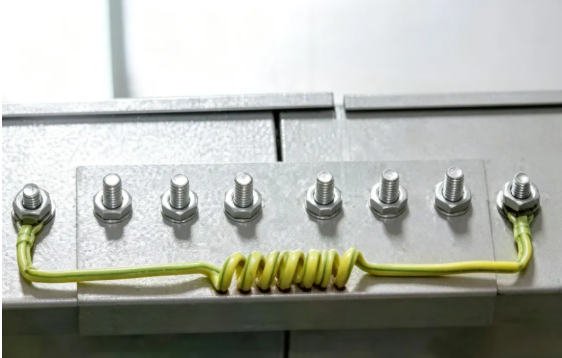

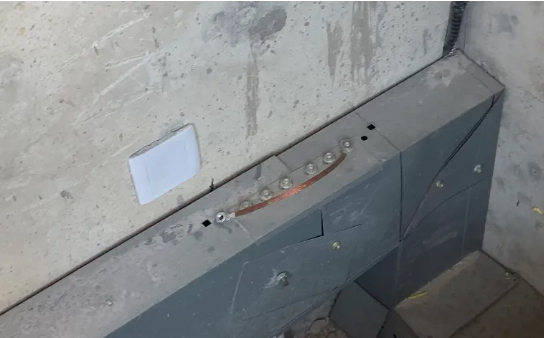

很多项目，桥架装完才发现接头处没做跨接，或者镀锌桥架的螺栓少了防松垫圈等。验收时不但要求返工，工期和成本一起搭进去。跨接看着小，实则很重要，今天就带大家了解一下。 一、跨接连接作用 金属桥架是PE保护导体的一部分，把两段桥架可靠地电气连通，保证等电位、故障电流有通路，防电击防打火。 二、规范规定 1.非镀锌桥架，必须跨接。 条文要求：非镀锌梯架、托盘和槽盒本体之间连接板的两端，应跨接保护联结导体，截面积符合设计要求； 出处是 GB 55024-2022《建筑电气与智能化通用规范》第 8.7.1条第 2 款。 2.镀锌桥架，有条件可以不跨接。 条文要求： 镀锌电缆桥架本体之间不跨接保护联结导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。 出处是 GB 55024-2022《建筑电气与智能化通用规范》第 8.7.1条第 3 款。 还有一条配套要求别漏掉：桥架全长不大于 30m 时，不应少于 2 处与保护导体可靠连接；大于 30m 时每隔 20～30m 增加连接点，起端和终端都要可靠接地。 三、如何区分镀锌还是非镀锌 1.非镀锌电缆梯架、托盘和槽盒是指钢板制成涂以油漆或其他涂层防腐的电缆梯架、托盘和槽盒； 2.镀锌电缆梯架、托盘和槽盒也是钢板制成的，但是是经镀锌防腐处理的。 四、几种常见错误做法 1.未跨接在连接板两端（电缆桥架本体） 2.一端跨接在连接板上，一端跨接在电缆桥架本体上 3.未做跨接 五、两种场景正确做法 （一）非镀锌桥架 1.材料要求 （1）线：BVR多股软铜线，跨接线最小截面积不应小于4mm2，不能用BV硬线（桥架、箱门有震动，硬线易断裂）； （2） 外皮：黄绿双色绝缘，国标强制PE保护线颜色，不能用红、蓝、黑色； （3）端头：导线两端应压接铜鼻子（线鼻子），螺丝紧固；严禁直接把多股铜丝拧在螺栓下； （4）不推荐裸铜编织带（无绝缘，易氧化）。 2.安装要点 （1）跨接线不能串联，每个跨接点单独连接； （2）跨接在连接板两端，也就是电缆桥架本体； （3）端子与桥架接触处刮掉喷塑层露出的金属面（涂层隔电，跨接等于白做）； （4）把BVR多股软铜线导线插进去铜鼻子压紧，另一头是带孔的圆环套在螺栓上拧； 注：铜鼻子： "铜接线端子" 的俗称，也叫铜线耳、线鼻子。就是一个小铜件，一头是压线管（把导线插进去用压线钳压紧），另一头是带孔的圆环（套在螺栓上拧紧），作用是把 "多股软导线" 变成 "能可靠螺栓固定的接线端"。 （5）螺栓：镀锌螺栓，平垫+弹簧防松垫圈； （6）长度：预留少量伸缩余量，不要拉紧绷直。 注意：跨接线两端必须接在连接板两端，也就是两侧桥架本体上，连接板只传力，不承担跨接。 （二）镀锌桥架 当使用镀锌电缆桥架本体之间不跨接保护联结导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓（导通合格可不用跨接线）。 六、现场常见问题 ❌ 使用BV硬线、裸编织铜线（目前现场做的比较多的）代替BVR黄绿软线； ❌ 铜丝直接压在螺栓下，不压铜鼻子； ❌ 跨接线串联，一段跨接串多个接头； ❌ 镀锌桥架连接板只有1颗螺栓、缺少防松垫圈； ❌ 跨接线用红色/蓝色导线（颜色错误）； ❌ 端子与桥架接触处涂层未刮； ❌ 跨接线跨接在连接板上，或一端连接板上，一端在桥架本体上。 个人观点，仅供参考！！！
