水电安装资料可分好几个阶段:(资料表格样式内容均是按国标,各地方依据当地质检总站加盖地方表头。按项目实际要求选定表格样式(软件资料)

1、进场资料:开工报告(一般是土建总承包做的)、施工组织设计(机电专业需要编制施工方案进行报审送监理审批),机电资质、管理人员及特殊工种人员审报,主要机械设备需要进场审报等。

设备材料依据图纸专业工长汇总设备材料详细清单(规格型号各类参数、数量)提供,设备采购人员依此进行找厂家要相关资质文件及报价单,根据合约要求做品牌厂商供应选定(根据项目要求报监理甲方审批)一般甲方给以固定表格。

2、施工(预埋)资料:进场主要材料审报(设备材料的材质单,检测报告合格证等进场时最好要求厂商提供原件(加盖红章)一式四份,以备用),按施工进度的工序按时按实填报:隐蔽工程验收记录及其相关的测试记录和分项、检验批,如基础接地装置(一次性完成)安装这道工序需填报:隐蔽工程验收报审表、隐蔽工程验收记录、接地电阻测试记录表(防雷和保护要分开做)、分项工程验收报审表、接地装置分项工程验收记录表、接地装置分项工程检验批验收记录表。如多次完成,就把分项工程验收报审单、接地装置分项工程验收记录表放在最后一次报, 其它分项按此类推。未能形成检验批的,只报隐蔽工程验收报审表、隐蔽工程验收记录表,如管道套管埋设。

如此按进度一一按时按实审报,如接地装置、等电位、管路、套管、引下线(引下线6 层做一只检验批)、均压环、暗避雷等预埋,直至封项。

3、施工(安装)资料:进场主要设备材料报验(设备材料的材质单,检测报告合格证等进场时最好要求厂商提供原件(加盖红章)一式四份,以备用),按安装进度按时按实填报完成的工序的相关的测试记录,电气如:绝缘电阻测试记录,电缆敷设、线路开关插座、照明全负荷、漏保试验等。给排水如:灌水、通水、试压、盛水、冲洗、通球、试射等试验记录。以上签定合格后,就填报该分项工程检验批验收记录表,一个或几个检验批验收合格后填报该分项工程验收报审单、分项工程验收记录表。

以上资料除施工组织需由总监签外,其它均由监理工程师签认。

4、竣工资料(总监签):分项工程验收合格后填报子分部工程验收报验单及子分部工程验收记录表,子分部签认后,填报分部工程工程验收报审表及分部工程验收记录表,竣工报告(由土建总包单位出),配合总包报请竣工验收。

其它如节能、水质检测、消防相关资料等按当地要求做,在资料里保存附件就行。

做水电资料,难就难在要按实按时,别忘了一点,资料上的文字解释及数据必须符合设计和规范要求。各大城市的建筑书店里都有表格或样本掌握规范内容 , 尤其是强制性条文 , 这是做资料必不可少的基础。全省各地安装资料 , 表式基本上是大同小异。

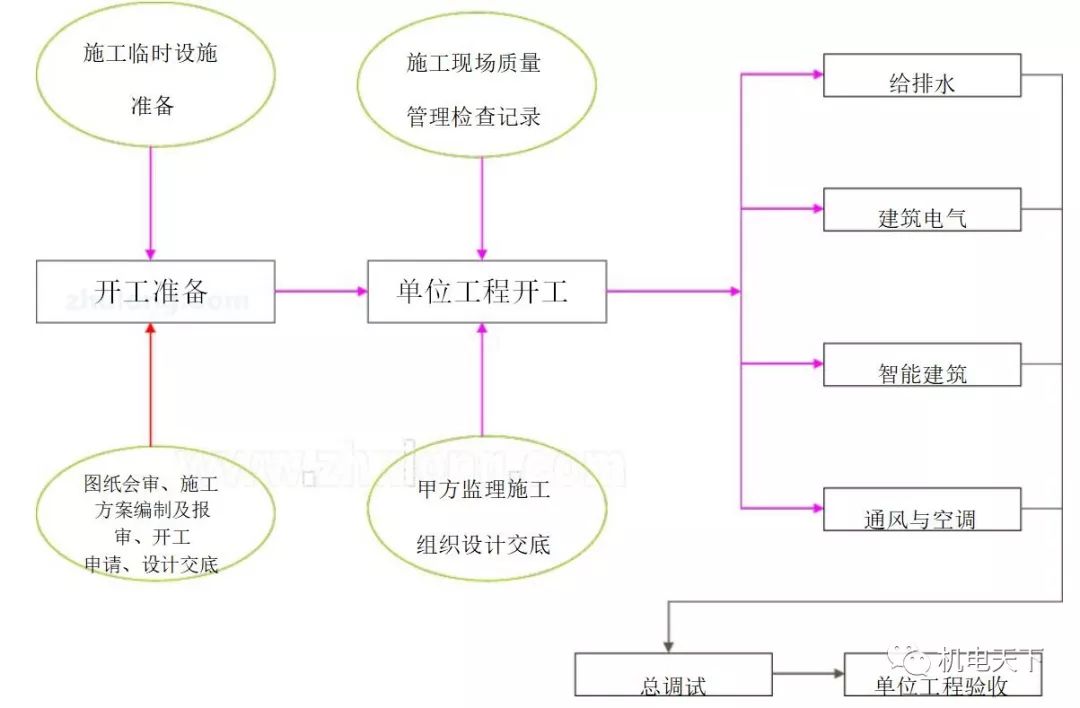

安装资料流程总图

建筑机电安装流程经典总结梳理_1

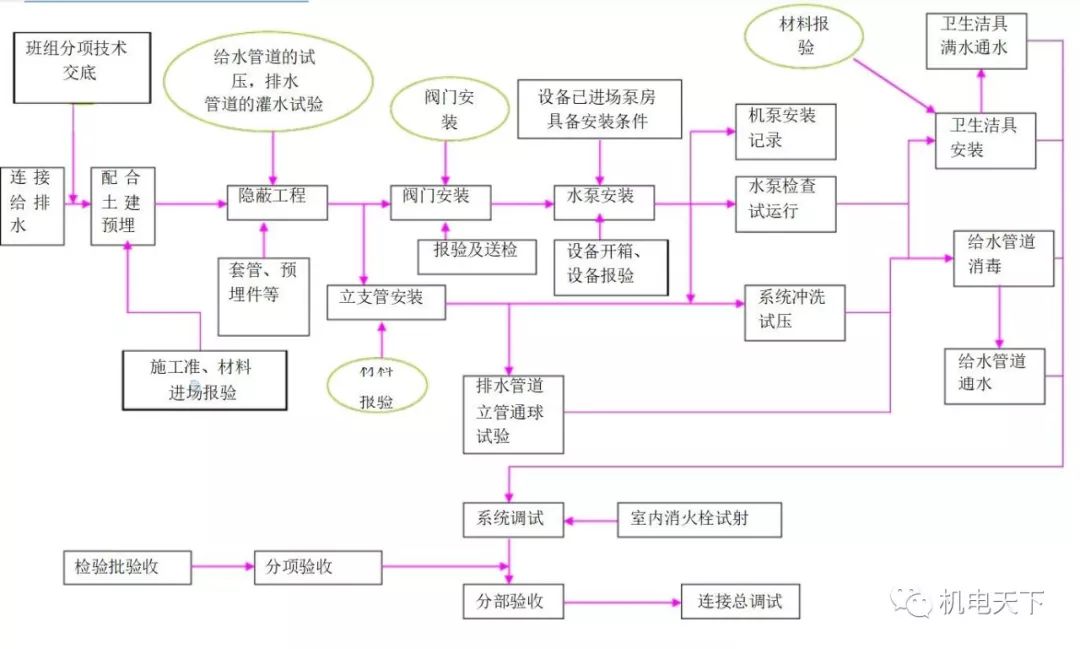

给排水资料流程图

建筑机电安装流程经典总结梳理_2

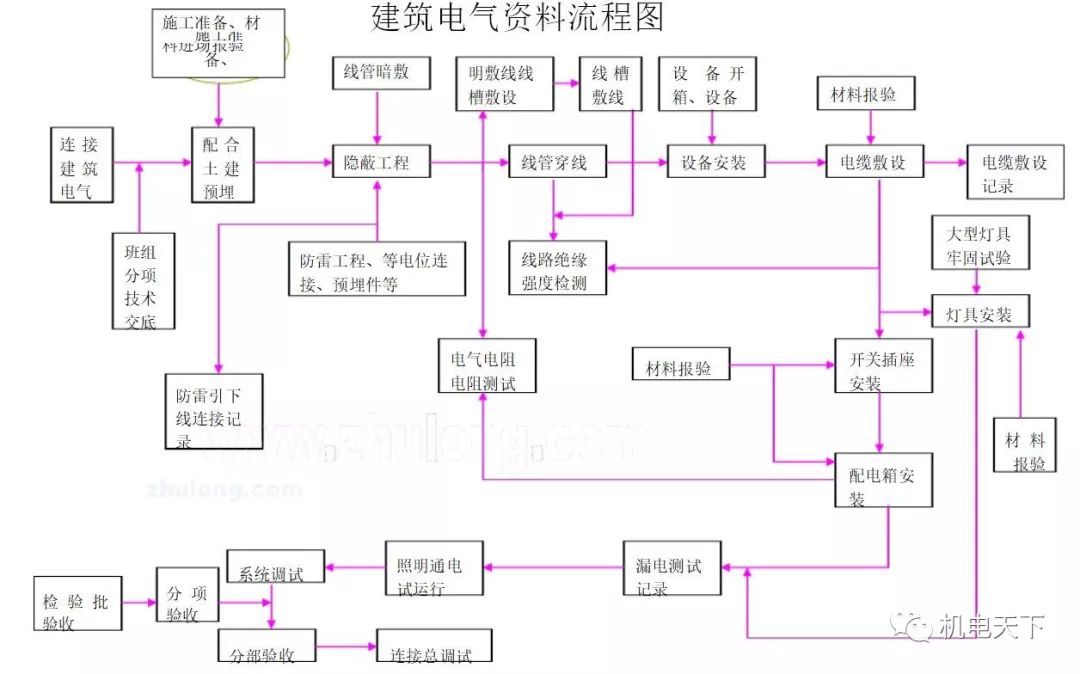

建筑电气资料流程图

建筑机电安装流程经典总结梳理_3

智能建筑资料流程图

建筑机电安装流程经典总结梳理_4

通风与空调资料流程图

建筑机电安装流程经典总结梳理_5
