一、直埋敷设要注意什么?在什么情况下采用?
直埋敷设,需要考虑电缆是否容易受到外力冲击而导致损坏。
1.如果不会受到大的冲击,直接敷设是可以的。
2.如果可能受到一些比较大的冲击,但强度可以控制在一定范围,可以考虑铠装直埋。
3.如果外力更大,就需要采用保护套管了,这个在局部(比如通过公路的地方)设置就可以。
电缆直埋敷设的优缺点:
优点:敷设方便,节省材料和人工,
缺点:维护不便,如果要维护,就需要把覆土挖开,仅建议用在不考虑维护,或能接受这种维护方式的地方。直埋时一般是需要垫黄沙的。
问题1
直埋电缆接地,如何找故障点?
答:用巡线电缆测试仪。
问题2
直埋电缆需要做电缆井吗?
问题补充:厂区内电缆敷设,采用铠装电缆直埋,过路处及入车间配电室处是否需要加电缆井?市政10KV电缆进入厂区处是否需要加电缆井?
答:电缆在6根及以下可不设电缆井,电缆较多设井,便于更换、增添电缆。市政10KV电缆进入厂区处不必设电缆井,从终端杆引下直埋至高压配电柜即可。

二、穿管要注意什么?在什么情况下采用?
电缆穿管敷设,相比于直埋来说,更便于后期维护和增加线路。穿管敷设的电缆,可以考虑一些备用管,为日后线路维护和增容等做准备。
1. 穿管敷设时,在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。
2. 电缆数量较少,线径较小的情况下,可以采用电缆手井;
3. 电缆较多,线径较大的情况下,需要考虑设置电缆人井。电缆井可以按照图集做法去做。除了图集做法,很多小的过路井也可以直接砖砌或混凝土浇筑,此时要考虑底部设置渗水孔。
4. 穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等,可以根据需要选用。单芯电缆穿金属管时要注意涡流的影响。

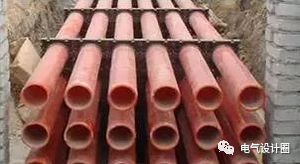

三、 排管要注意什么?在什么情况下采用?
排管敷设主要用于线路较多,路由比较集中的区域,相对来说,放管比较方便,且更节省材料。
直埋、穿管、排管、电缆沟,这四种电缆敷设_4
问题1
室外排管敷设电缆,是一排管,一电缆,还是多电缆可共一排管?
答:每管宜只穿1根电缆。除发电厂、变电所等重要性场所外,对一台电动机所有回路或同一设备的低压电动机所有回路,可在每管合穿不多于3根电力电缆或多根控制电缆。详见GB 50217-2007 P32 5.4.4。
问题2
排管敷设深度不够,怎么办?
(问题补充:在不到1m厚度的地上如何做电缆排管埋设?下面是地下室,地下室顶板只有70、80公分厚,井深都达到1.3米?)
答:如在没有车辆通行的区域,埋深不小于0.5m(电缆规范要求0.5m,民规要求是0.7m,这里以电缆规范为准)。如果有较多车辆通行,则可以在排管上加保护板。或者改用厚壁钢管敷设或采用电缆沟。如果地下室顶板只有70~80公分的覆土,井深要做到1.3m是要顶板降板的,不过这个意义不大,因为电缆井的排水问题很难解决,也很少有人重视。
问题3
强电排管与弱电管,敷设问题?
(问题补充:有一个厂区的外线,有十几根低压强电电缆,另外还有弱电(电视、电话、网络)电缆,强电电缆大于8根了,不能用直埋了,我采用了排管敷设。可现在有一个问题,就是弱电也是穿管敷设的,那么强电管与弱电管能排在一直吗?)
答:尽量不要排在一起,做小市政的时候尽量将强弱电管设置在道路的两侧。如果偶尔有交叉等,建议按照规范间距要求实施。可以参考一下图集,比如地下通信线缆敷设05X101-2等。
问题4
室外电缆混凝土排管敷设?
(问题补充:在画总图时,应甲方要求所有室外电缆均采用混凝土排管敷设。查阅图集(94D164)后发现有以下几个问题:
1. 由于受现场其它管线的影响,电缆排管工作人孔井除直线井外,其余均不能按照图集上所示尺寸大小,不知有何合理解决方案?
2. 关于人孔井内排水问题。按民规要求,人孔井内需设集水坑,但不知采取何种方法集中排水。
3. 人孔井间距按规范要求为150m,而图集是50m。不知以哪一种为准,还是有其它规定。
4. 是否还有其它图集可参考,除了标准井之外,是否可以自己设计井的形状与大小。
5. 此种敷设方式在设计与施工时需要注意哪些事项。)
答:
1、可以根据需要设计非标井;
2、井孔内的排水,如果有条件设置排水泵的,应设置排水泵,如果没有办法设置排水泵的,在集水坑底部设置溢水孔,不要用混凝土封死,让水自然渗透也可以,不过要看当地的地下水水位的;
3、人孔井的间距通常我是按照50~70来考虑的;
4、个人认为,小市政的配电没有必要按照图集要求去做井,非标即可;
5、混凝土排管没有做过,但请参考GB50217-2007 P32 5.4.6条关于使用排管的注意事项要求。

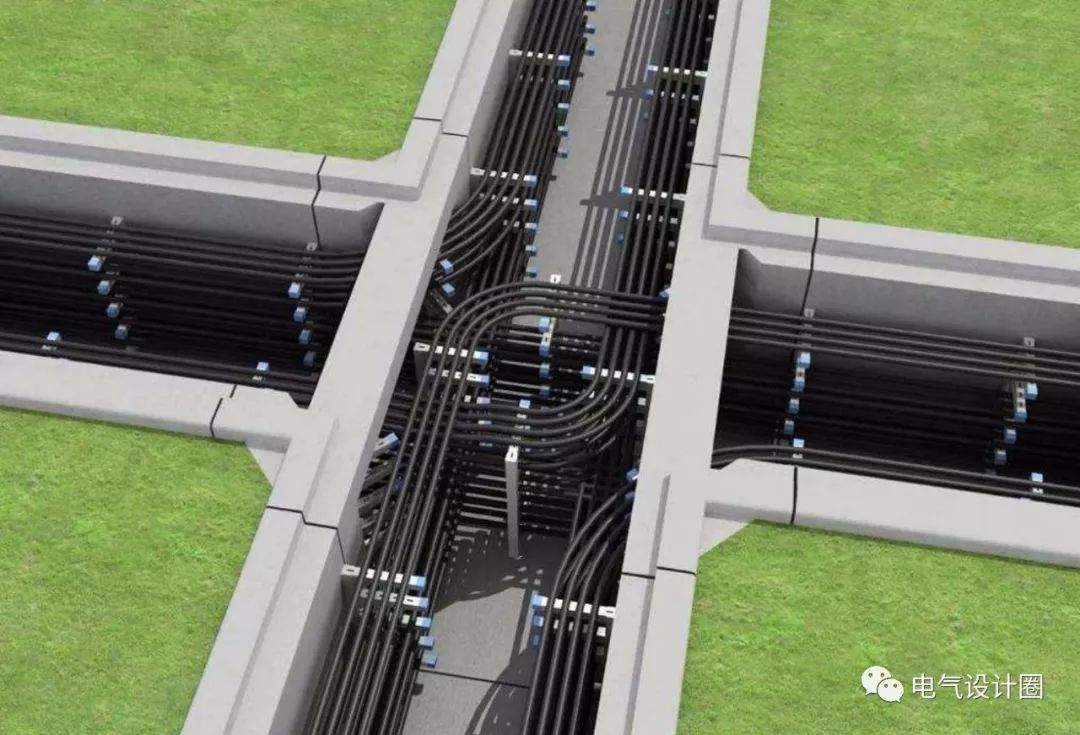

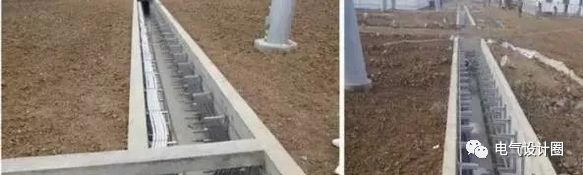

四、电缆沟敷设要注意什么?在什么情况下采用?
电缆沟敷设要注意,不同电压等级的电缆要分不同的支架设置,电缆沟本身要注意排水措施。并考虑防止老鼠等小动物进入的措施。
直埋、穿管、排管、电缆沟,这四种电缆敷设_5
问题1
多少根电缆才需要用电缆沟敷设?
答:根据“措施2009 6.10节 8根以下建议采用直埋,8~12根建议采用排管,12~18根建议采用电缆沟,18根以上建议采用电缆隧道。”这些都是建议性的,接合实际工程参考即可,没有那么固定。至于电缆沟和电缆隧道,并不是根数的区别,是维护和重要性的区别。
主要是看工程条件、环境特点和电缆类型数量等因素,以及满足运行可靠、便于维护和技术经济合理的要求选择,不确定是否有强制性的指标要求。具体方案确定可以参考GB50217-2007 P28 5.2节的相关内容。
问题2
电缆沟敷设的电缆载流量怎样计算?
答:
网友1:(按照桥架敷设来考虑,考虑到桥架在空气中,而电缆沟中有盖板,去降容系数0.96。)
网友2:(载流量的相关系数可以参考GB T16895.15-2002 《建筑物电气装置 第5部分 第523节 布线系统载流量》,个人认为,按照梯架的系数来考虑较合适。)
问题3
高压电缆敷设,电缆沟有深度要求吗?
答:没有什么要求,电缆沟深度是根据你的电缆数量及电缆种类的数量来决定,比如说有控制电缆,低压动力电缆,高压动力电缆,一般就会设置三层,一般每层之间的间距为250~300,这样来决定高度。
问题4
母线槽能否沿电缆沟内敷设?
(问题补充:一工程,高层医院,要省钱,选用油浸变压器在室外安装,离本建筑15(中间包括6米道路)米,低压配电室设在医院地下,为节省投资,我想用母线槽(载流3000A)沿电缆沟敷设至建筑屋地下配电室,不知可行否?)
答:采用满足相应IP等级要求的密集型母线应该是可以的,比如西门子就有可以敷设在水下工作的母线。不过采用密集母线的成本会比较高,需要综合考虑选用干变和采用母线哪个更好一些,个人建议采用干式变压器,放在室内。维护的工作量会小一些,而且故障率也会低一些。
