一、CAD图的绘图环境

A:图层的管理:在主菜单的格式下拉菜单里选择“图层”或点击快捷方式图层工具,在对话框里点击新建按扭,命名标准层,颜色改为红色,用同样的方法新建管道插座层,颜色改为紫色,再新建说明层,颜色改为蓝色,然后新建序号层,把颜色改为绿色。最后单击确定按扭。

B:线型的设置:在主菜单的格式下拉菜单里选择“线型”,在对话框里点击加载按扭,再在线型框里选用Acad_iso03W100,再点击确定,然后在对话框里下方的全局比例因子选项里改为3—5,最后单击确定。

C:文字类型的设置:在主菜单的格式下拉菜单里选择“文字类型“,在对话框里单击新建按扭,在弹出对话框里键入标准后确定,文字字体里选仿宋_GB2312,再在字体高度里改为80,然后单击应用,最后点击关闭。

D:标注样式的设置:在主菜单的格式下拉菜单里选择“标注样式”,在对话框里单击新建按扭,在弹出对话框里键入标准后点击继续,在下面这个对话框里点击直线和箭头,有下面对话里的颜色和线型都选用随层,在基线间距栏改为3,在起点尺寸线栏改为20,在起点偏移量栏里改为220,在箭头栏下方选建筑标准,在下方的箭头大小栏改为30,在圆心标记大小栏里改为10,直线和箭头的设置就可以了。

    再点击上方的文字按扭,在下面的文字样式选标准,在下面的文字颜色栏里选随层,然后在文字高度栏输入80,再在下面的从尺寸偏移量改为10,在右边的选项里选中ISO标准,这样文字就设置好了。

    再点上方的调整按扭,在此对话框里下方的尺寸线上方,不加引线选中。

    再点击上方的主菜单,在此对话框里的精度改为80,这样尺寸标注样式就设置好了,最后点击确定,回到总菜单里,再点击左边对话框里的标准,再点右上方的置为当前,最衙点击关闭。

    按以上的设置后,标准的绘图环境就设置好了,下面就可以画图了。

二、平面图的绘制

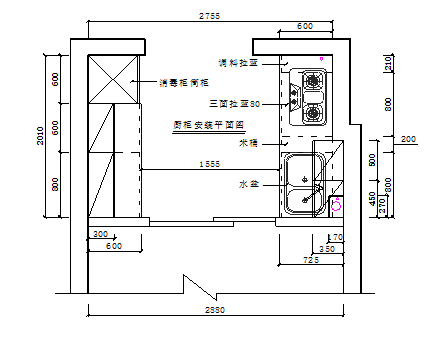

    清楚的绘制出厨房的平面布置(包含烟机、水盆、燃气灶及厨房的入口、窗户、墙垛子、煤气管、水管、烟道口等)的具体数值,清楚的标注吊柜地柜的进深,可以正确的指导安装。

整体厨房CAD制图

三、立面图的绘制

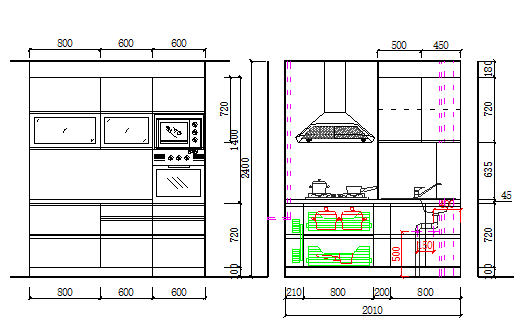

    清楚的绘制出地柜的高度及台面的厚度,煤气管大概位置及墙垛子的尺寸,门板开启方向及拉手装配位置等。具体的细节如下:

    标明插座、开关、煤气表、烟道口的位置。标明厨房用各种电器的安装位置。

整体厨房CAD制图

四、生产加工图

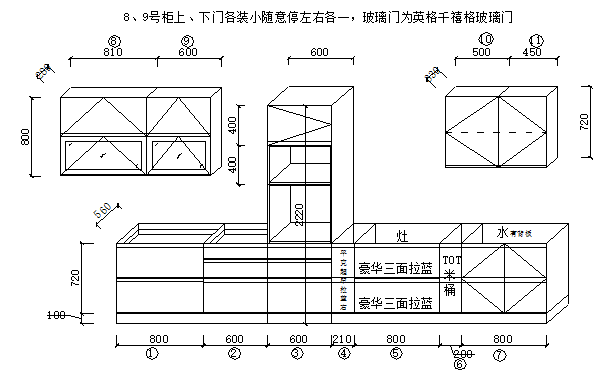

A:生产加工图分为厨柜图(异型柜、装饰门、装饰板)、台面图、护墙板图、顶线图、组合灯图、铝制品图、(铝推车图、L型U型大吊架、铝格柜图)等。与文字尺寸相匹配,序号要一一对应。备注栏里注明特殊的加工要求。厨柜图(异型柜、装饰门、装饰板):图面布局合理、干净整洁、细节说明。通常地柜、吊柜、半高柜、筒柜应独立分开,吊柜在上方,地柜在下方。 柜体由左至右,先编地柜,后编吊柜,依次编号。

整体厨房CAD制图

B:装饰板的编号及说明(一)

a:对整套厨柜所设计的装饰板进行的有序编号。

b:装饰板的颜色包括枫木、欧洲一号、红樱桃木、黑胡桃------封边和柜体一致,特殊情况需另做说明。

c:“一”字形的装饰板按标注的尺寸加工。

d:“L”型和“U”型装饰板的拼接必须有双线俯视图。清楚说明部件的拼接方式及内口或外口尺寸。(如图)

整体厨房CAD制图  整体厨房CAD制图

d:厨柜设计尽可能不出非标柜,用装饰板来弥补余量。

e:装饰板的纹路及规格尺寸必需符合板材的纹路和规格尺寸。

C:装饰门的编号及说明(二):

    不带门框线装饰门的颜色款式应和本套门板风格保持一致,包括封边条,门板的纹路,色号。

例如:烤漆门、镜面树脂板门、吸塑门说明色号。

又如:WK6款式中的装饰门应具体说明颜色(米黄、枫木、希莱海蓝、红樱桃)。

D:装饰门的编号及说明(三):

a:不带门框线并且是2mm厚以上封边的门,最小宽度尺寸为50mm

b:装饰门默认为箱体尺寸,成型尺寸要在图纸上特殊注明

c:尖峰时刻门板(直角)“L”型和“U”型拉手,要画出双线平面俯视图,标注尺寸的地方为前面,后面均不标尺寸

d:尖峰时刻门板(钝角或锐角)“L”型和“U”型拉手,要画出双线平面俯视图,前后均要标注尺寸,且要标注阴角还是阳角

e:带门框线和用铝封边的装饰门按以下几种情况做:

1、芬尼尔系列门允许做100mm宽以上

2、哥本哈根、樱桃心情门允许做250mm 宽以上

3、铝合金包边的实芯门允许做80mm宽以上(ALU装饰门需做130mm宽以上)

4、铝合金包边的玻璃门允许做150mm宽以上

E:格系列(地格、吊格、转角弧形格、斜角格等)都必须说明:

a:前脸封边为2mm厚PVC(不包含微波炉格和烤箱格,多层板格和“T”型铝包边的格)

b:一个柜子既有格也有门(微波炉格或烤箱格等),默认前脸封边为2mm厚PVC,不加防撞条,加防撞条须特殊注明

c:固定层板(不含角格)应标注高度尺寸

d:弧形格必须标出半径

F:护墙板图:分为木护墙、人造石护墙、天然大理石石护墙、塞丽石英石护墙、钢护墙、铝护墙、玻璃护墙

a:木护墙:防火板、希莱板l

1、可用PVC封边或铝包边

2、应注明竖纹或横纹

3、设计尺寸应与板材规格相符

4、标明四周加装饰钉的数量

b:人造石护墙:杜邦可丽耐、西德石、海德石 l

1、标明人造石的名称、色号

2、板材规格:2400*750*13mm、2400*750*6mm

3、标明四周加装饰钉的数量

c:天然大理石护墙:

1、标明大理石的名称、色号

2、板材规格:3000*1500*20mm

3、标明四周加装饰钉的数量

4、天然大理石护墙的装饰钉孔要在工厂加工

d:赛丽石(石英石)护墙:

1、标明石英石的名称、色号

2、板材规格:3000*1380*12mm

3、标明四周加装饰钉的数量

4、赛丽石(石英石)护墙的装饰钉孔要在工厂加工

e:钢护墙:芯板护墙、单钢护墙

1、标明拉丝纹路方向

2、横向纹路,高度不能超过1100mm,宽度不超过3500mm

3、标明左右包边或上下包边,芯板的厚度为16mm

 f:铝护墙:英格铝框包铝门芯条,工艺做法和风格同ALU

g:玻璃护墙:透明玻璃、磨砂玻璃两种,规格为:2000*1500*8mm

G:实木台面:进口实木多层板台面、指接实木台面 (一)

a:进口实木多层板台面注明表面颜色(411白、拉丝铝、0928浅灰)

b:标明台面数量

c:板材规格:实木多层板2400*1200*48mm;

    指接实木台面3500*700*40mm

d:标注断开线及缺口尺寸,特殊加工要求另作说明

F:实木台面:进口实木多层板台面、指接实木台面 (二)

a:标注是否使用铝挡水(三角型铝挡水、矩形铝挡水)

b:标注斜台面的尺寸及弧形台面的半径

c:水盆孔、灶孔用十字线标明中心尺寸

d:只允许做直边拼接,不允许做45度拼接

e:实木多层板和指接台面四周可以直接油漆处理,务须其它处理

G:拉丝不锈钢台面(一): l

a:钢板规格:3500*1200*1mm,3500mm长为拉丝方向

b:台面厚度为34mm、50mm

c:注明拉丝钢的后挡水和前滴水及两侧封边处理方式

d:拉丝钢后挡水为小三角铝或矩形铝挡水

e:前滴水为整体折边

f:两侧为铝板条

g:标注斜台面的尺寸

H:拉丝不锈钢台面(二):

a:水盆孔、灶孔用十字线标明中心尺寸

b:标注断开线及缺口尺寸,特殊加工要求另作说明

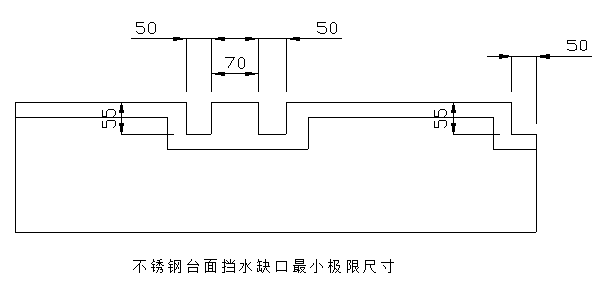

c:缺口极限尺寸:凹形最小宽度50mm,凸形最小宽度70mm,进深统一最小55mm

  (如图):

整体厨房CAD制图

I:顶线图:圆铝顶线、实木顶线(多弗、维罗娜、苔丝)欧松灯线板

a:实木顶线基材长度为3000mm

b:圆铝顶线基材长度为6000mm

c:欧松灯线板基材长度为2180mm

d:圆铝顶线和欧松灯线板只需标注尺寸

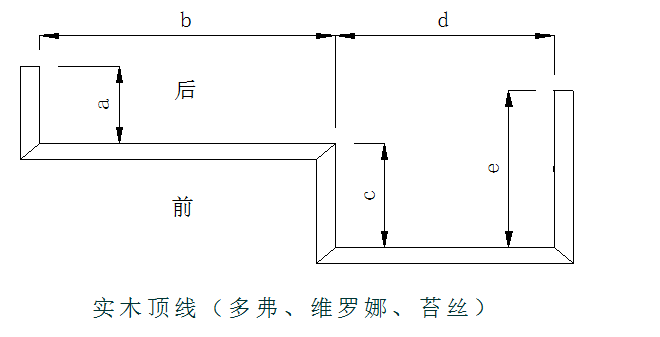

e:实木顶线需画双线俯视图,标注断开位置,标明前后,尺寸标注以内侧为准(按吊柜俯视图的实际外形尺寸标注)(如图):

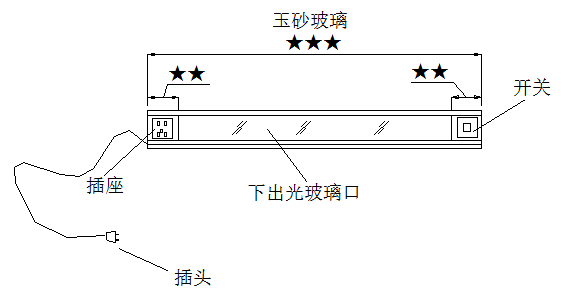

整体厨房CAD制图J:组合灯图:上下光组合灯、下出光组合灯

a:组合灯基材尺寸为6000*180*80mm

b:T4节能灯管长度为345mm和505mm,分别为8W和16W

c:绘出组合灯的仰视图,标注玻璃的长度(4mm厚透明或磨砂玻璃)及铝扣板的长度,画出开关和插座的位置,标出插头方向

d:组合灯可以加木层板或玻璃层板,进深可做到200mm

e:可以配置组合灯挂杆及德国铝挂件

整体厨房CAD制图

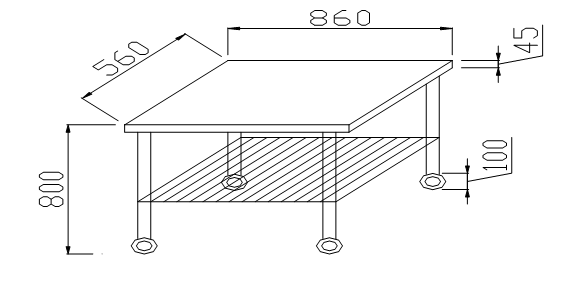

K:铝制品图:铝推车、L型U型铝吊架、铝格柜图

a:标注规格尺寸

b:铝推车面需标明材质(人造石、密胺板)、颜色和纹路,人造石面必须绘制在台面图里

c:铝制品标准图请见样板图库:

整体厨房CAD制图

L:外购件:钢化玻璃、镜子、吸塑门

a:钢化玻璃:

1、玻璃规格2000*1500*8(10mm或12mm)

2、玻璃四周角的半径默认为R=15mm,四周磨边及切边的尺寸默认为1mm。

b:镜子:

注明规格尺寸,四周圆角半径默认为R=15mm ,四周磨边及切边尺寸默认为10mm, (自定义最大尺寸不超过18mm)

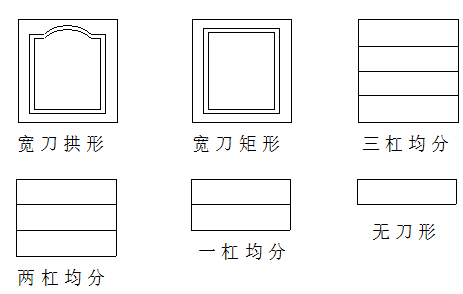

c:吸塑门:

1、标注颜色代号

2、注明刀型(宽刀拱形,宽刀矩形,“X”杠均分等)

3、明确玻璃门的表示方法

4、特殊内容另做说明(例如不同颜色、刀形、规格的门,均需一一标注)

(如图) :

整体厨房CAD制图

M:尺寸标注和文字说明

a:标注吊柜、地柜的宽度、高度、进深的尺寸

b:图纸所标注的三个方向的尺寸均为柜体尺寸,不含门板的厚度

c:弧形柜、弧形格等必须标注半径或其他相关尺寸

d:柜体的缺角最小尺寸为80mm

e:柜门为两门不等或三门时,必须分别标注柜门宽度

f:背板前移需标注背板距后边的净空尺寸

g:门板与柜体尺寸不匹配时,必须分别标注

h:尺寸标注不能漏标、多标、乱标,单位统一为毫米(mm)制

i:文字、数字、字母、比例适当,一目了然

j:能用线条表示清楚的,不必用文字表示,线条表示不清楚的,要加文字说明

k:语言描述简练、准确、易懂

五:部份板材的规格

A:箱体板材大部是2440*1220,红樱桃、黑胡桃2070*2700,浅樱桃1860*3760。

B:铝踢脚板最长6米。

C:实木顶线最长3米。

D:布纹玻璃1200*1500*3,1650*2100*4,磨砂玻璃

E:1500*2000*3或*5,钢丝玻璃1500*2000*7,玉砂

F:玻璃1650*2000*4,千禧格玻璃1830*2134*4,透明 玻璃1500*2000*5或*8。

G:实木复合门的规格:门板为横纹,板材为730*2400(2400方向为横纹),750*1400(750方向为横纹)双面0.7mm厚实木单板复合

H:尖峰时刻:门板均为横纹,板材1200*2400(1200方向为横纹)

I:第七感:板材尺寸有:711*2200,351*2200,325*2200,148*2200mm

J:第六感:板材尺寸有:354*2200,710*2200,596*2200mm

K:第五感:板材尺寸有:354*2200,710*2200,596*2200mm
