下面我们介绍CAD绘洗菜盆实例:

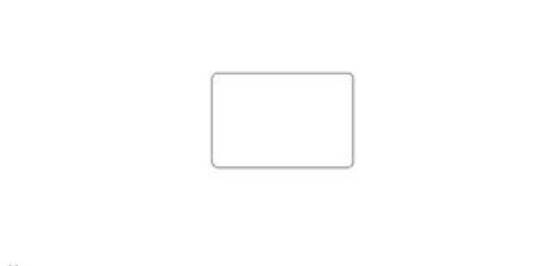

1.首先输入REC(矩形命令),然后选择F(圆角)输入30,此时是设定好一个圆角半径为30的矩形,然后在输入680*455,绘制出一个长680,宽455,圆角半径为30的圆角矩形,如图所示。

CAD绘制洗菜盆实例

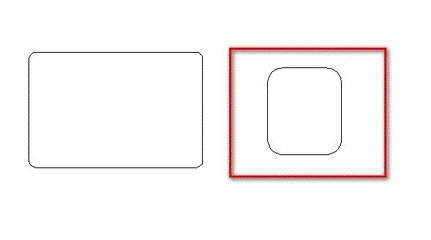

2.然后再次输入REC(矩形命令),然后选择F(圆角)输入60,此时是设定好一个圆角半径为60的矩形,然后在输入290,340,绘制出一个长340,宽290,圆角半径为30的圆角矩形,如图所示。

CAD绘制洗菜盆实例

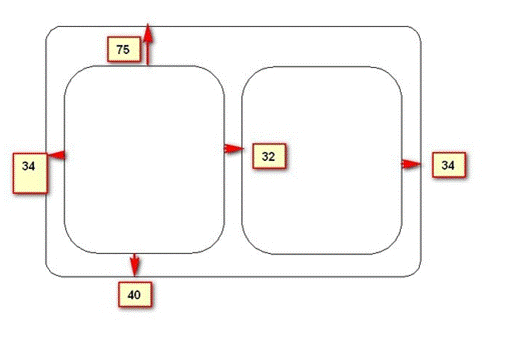

3.然后进小的圆角矩形移动到大的圆角矩形的左边,距离左边34个单位,距离上面75个单位,距离下面40个单位,同时在复制一个到右边,同样距离右边34个单位,距离上面75个单位,距离下面40个单位,如图所示。

CAD绘制洗菜盆实例

4.输入C画圆,画一个25半径的圆,然后再画一个23的同心圆,同心圆也可以用偏移的方法进行绘制,只要往内偏移2个单位就可以,然后在把里面的23半径的圆进行图案填充,如图所示。

CAD绘制洗菜盆实例

CAD绘制洗菜盆实例

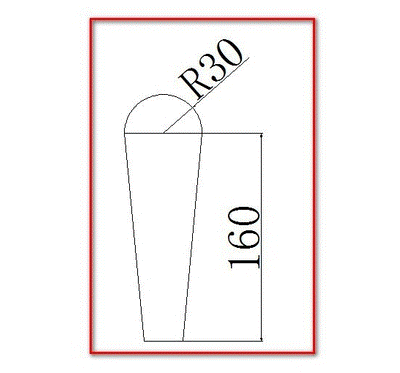

5.绘制手把,利用圆和直线命令绘制手把,具体的数字和样子如图所示。

CAD绘制洗菜盆实例

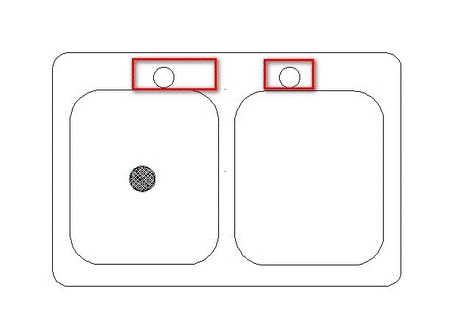

6.输入C画半径为20的圆,将外轮廓和刚才的那个填充的圆连接起来,如图所示,然后在复制一个。

CAD绘制洗菜盆实例

7.将手把移动到两个小的圆角矩形之间,然后选择RO45度角,如图所示,这样就完成了这个洗菜盆的绘制。
