一个点的位置,可以用一组数(有序数组)来描述。例如,在平面上,可以作两条相交的直线l1与l2;过平面上任一点M,作两条直线分别与l1、l2平行且与l2、l1交于P2、P1两点;这样,M点就可以用它沿平行于l1、l2的方向到l2、l1的有向距离P2M、P1M来表示。这两个有向距离,称为点M的坐标,两条直线称为坐标轴,坐标轴的交点称为原点,当两直线相互垂直时,就是平面直角坐标系。

在空间,可以作三个相交平面,空间中任一点M可以用沿着过这点且平行于两相交平面交线之一,到另一平面的有向距离来表示。这三个有向距离,就是空间中一点M的坐标,三个平面称为坐标面,任何两个坐标面的交线,就是坐标轴。三条坐标轴的交点,就是原点。

一、建筑CADx轴和y轴的概念

CAD中任务栏显示的坐标系为数学上的笛卡儿坐标系,横轴为X坐标轴,竖轴为Y坐标轴.工程测量中使用的是高斯投影平面直角坐标系,横轴为Y坐标轴,竖轴为X坐标轴,

即全站仪里显示的XYZ坐标为北东高NEZ,南北纵向为X坐标,东西横向为Y坐标.所以全站仪里的坐标与CAD的显示的XY坐标相反.

二、建筑CAD如何设置坐标轴

浩辰CAD扩展工具有专门的注坐标点功能,里面设置可以让客户自由得到需要结果。

可以直接点菜单,也可以输入命令:DIMCORD。

看下面命令行提示

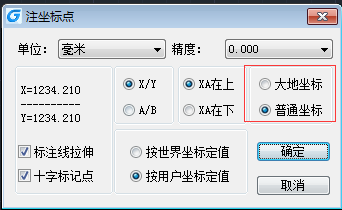

设置文字比例,字高,然后点要标注的点,这个时候提示可以改参数(Q):默认不修改回车,如果想修改,输入Q.出现设置对话框

CAD标注建筑坐标实例

其他设置都不多说可以一下看出来,最重要就是右边这个大地坐标和普通坐标,就是前面提到的x和y数值是用笛卡尔表示,还是建筑上总体标注结果。

普通坐标就是笛卡尔直角坐标。

大地坐标就是建筑常用坐标。

设置好后,可以直接点确定。

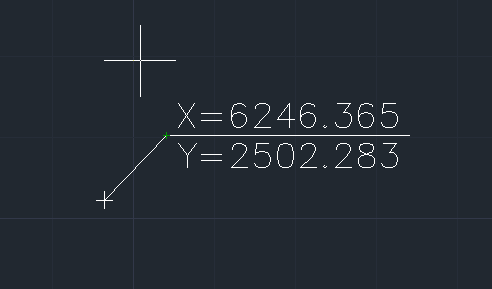

可以得到相应的数值,鼠标确定位置就可以点击确定了

CAD标注建筑坐标实例

如果您得到图,跟标注坐标无法重合,证明原图原点不是默认的原点,需要重新定义原点,或者用最简单办法,把图纸上一样坐标位置移动到需要位置。

比如要把一个图形固定点移动到原点,使用move移动命令,确定基点,第二点移动位置直接输入要移动位置坐标,如x=0,y=0.

直接输入 0,0 就可以了

选定图形基点就会到原点了,其他坐标同理可以移动。
