使用CAD绘平面图的时候，我们都是用简单的图形来表示，为了更好的凸出图纸的内容，我们都会使用到图案填充功能，那么CAD怎么填充框体内部图案？今天的教程就来教大家。
方法/步骤
第1步

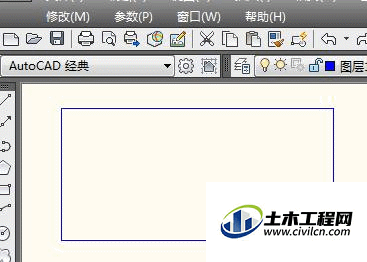

cad怎么填充图案呢？首先小编先用cad出一个矩形来演示。
第2步

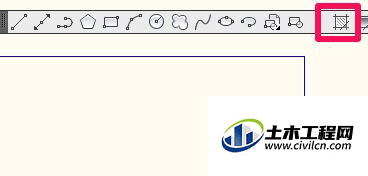

输入cad填充命令h然后回车或者在具栏中选择图案填充。
第3步
在cad图案填充中点击图案右的按钮。
第4步

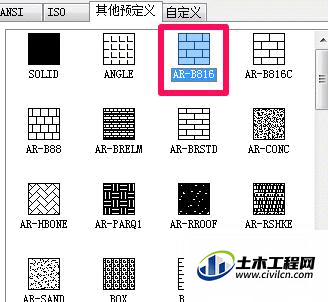

在填充图案选项板中选择相应的图案然后定。
第5步

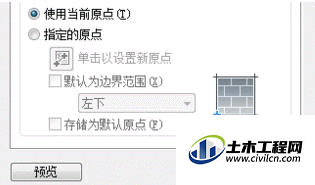

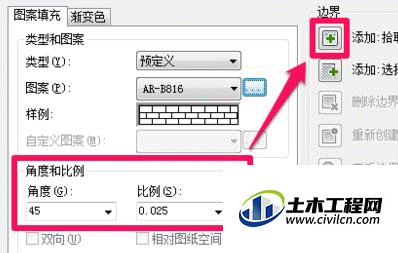

设置cad填充图案角度和比例，然后点击拾取点按钮（也可以用选择对象）。
第6步
在图形内部单击后图形轮廓变成虚线，代表已被选中。
第7步
此时按回回到cad填充图案界面，点击确定。
