CAD是目前比较受欢迎的工程制图建模软件，许多建筑图纸都是使用CAD来设计的。建筑图纸对于梁的绘制是必不可少的，那么gtj如何识别CAD图纸中的梁？这就操作给大家参考参考。
方法/步骤
第1步

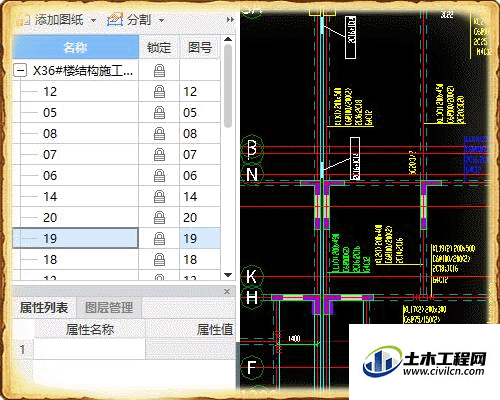

首先我们打开一个导入图纸的工程文件，然后点击选择梁的图纸。
第2步

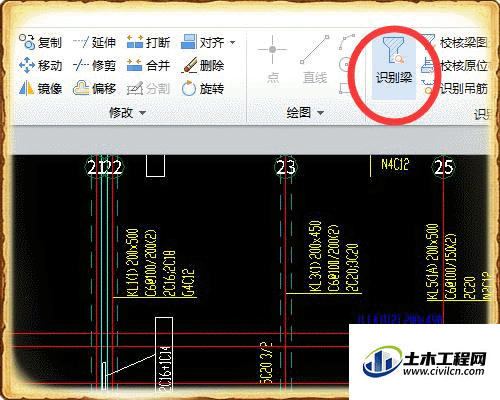

选择建模中的识别梁按钮。
第3步

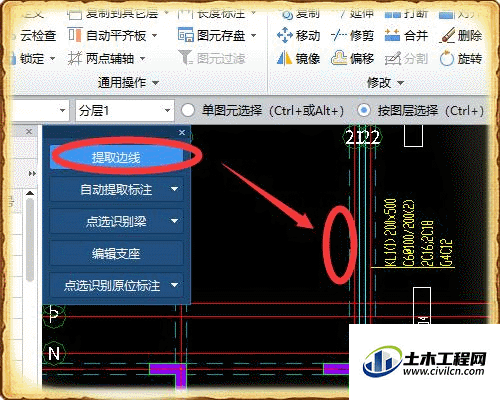

在弹出的菜单中点击提取边线，然后左键点击图纸中的梁边线。
第4步
选择后点击右键确定提取。
第5步

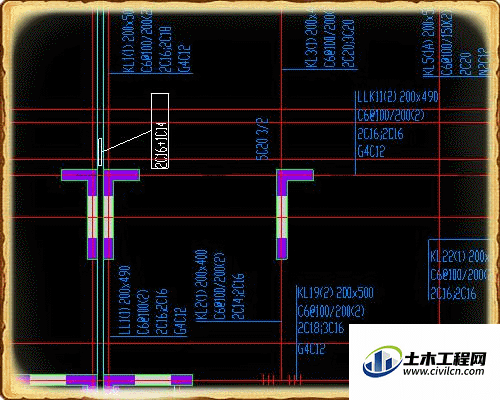

梁边线识别后点击识别梁集中标注，点击后选择梁集中标注。
第6步
选择后的颜色变成蓝色，可以多次选择，选择完成后点击右键确认。
第7步

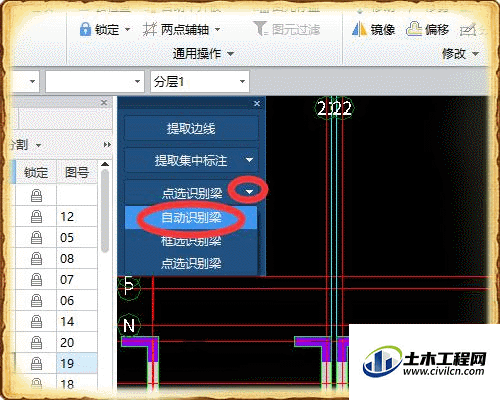

全部提取后点击下方的自动识别梁。
第8步

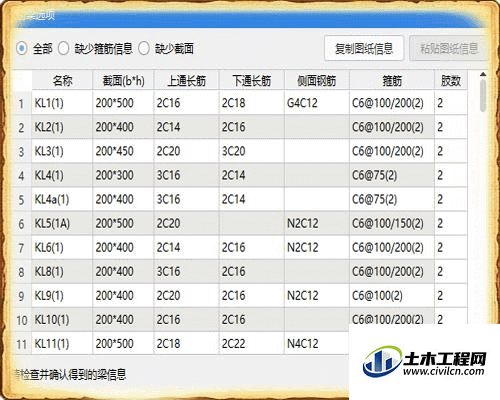

在弹出的识别中检查无误后点击继续。
第9步

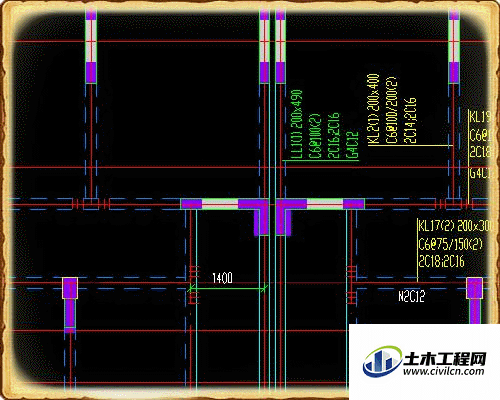

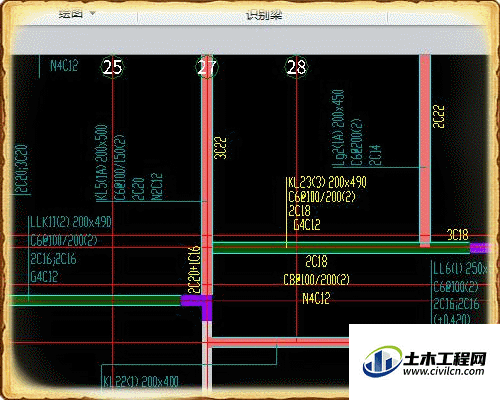

这是识别好的梁构件。
