CAD是一款非常实用的绘图建模软件。软件的应用领域广泛,如建筑、土木工程、电器工程和制造业等,都非常的受欢迎。在绘制道路的时候,为了体现道路我们会画上断面结构图,那么CAD怎么画出路面结构断面图?不清楚如何操作的朋友,快来看看下面的教程是如何操作的吧!

方法/步骤

第1步

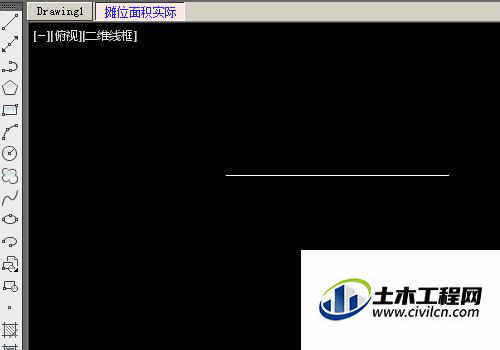

首先在我们打开的擦掉图纸中我们绘制一条直线;直线的长度可以根据需要来设置。


第2步

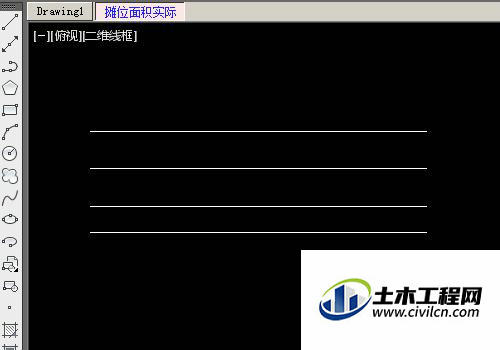

然后用偏移命令来偏移我们刚才绘制的线条;偏移距离是300,300,200。


第3步

用矩形工具在我们绘制的线段上绘制一个矩形,大概的样子如下图。


第4步

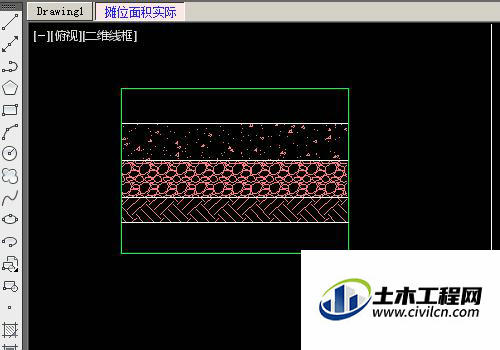

然后我们在图形中依次填充混凝土、砂砾石、夯实土壤的图案填充。


第5步

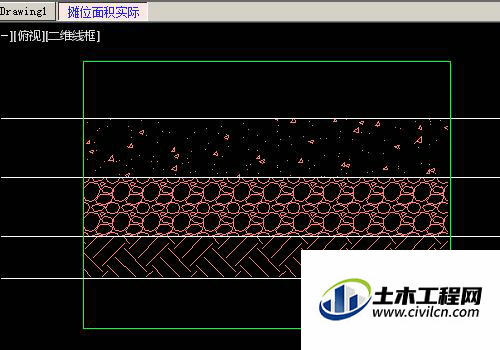

用修剪工具把矩形框外的线条修剪掉。


第6步

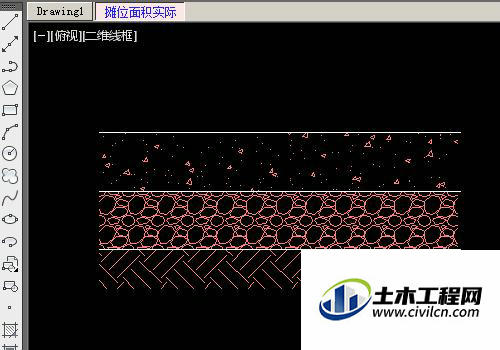

删除矩形框和最下方的线条。


第7步

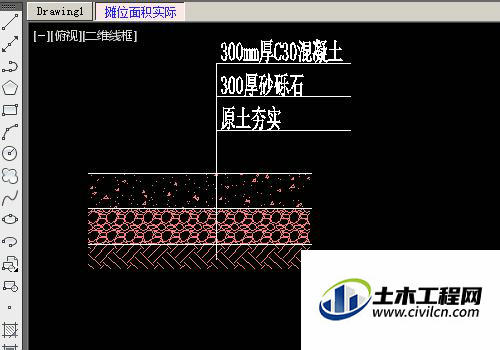

然后我们用做法标注标注断面的做法。绘制完成。
