在CAD中，楼图断面图是体现楼梯的高度和走向的图纸，在我们绘制好平面图以后我们可以根据所绘制的平面图来直接生成断面图，下面来看怎么操作。希望本文对大家有帮助，感兴趣的小伙伴可以一起学习了解一下。
方法/步骤
第1步

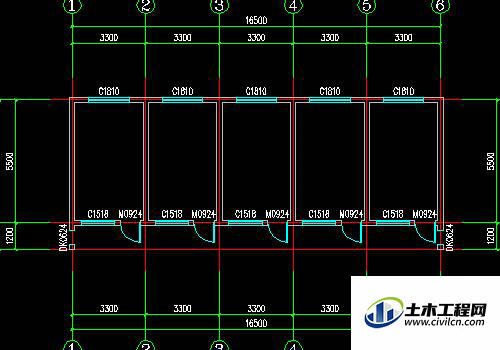

首先我们在打开的软件中打开一个有平面图的工程。
第2步

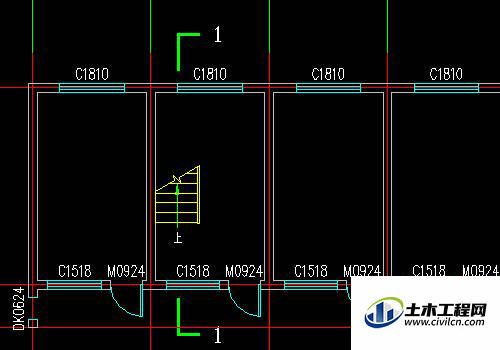

然后我们在其中绘制楼梯和剖切符号，不会绘制楼梯和剖切符号的朋友可以看下方的经验引用。
第3步

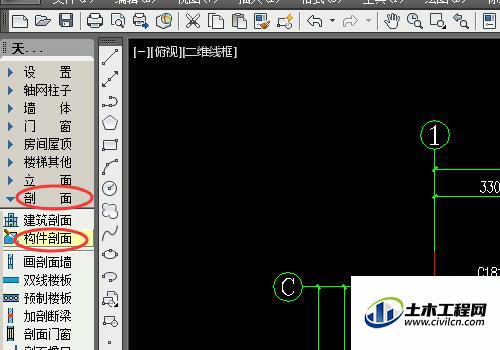

然后我们用绘制剖面图的方法来会在楼梯的断面，点击工具栏中的剖面构建剖面。
第4步

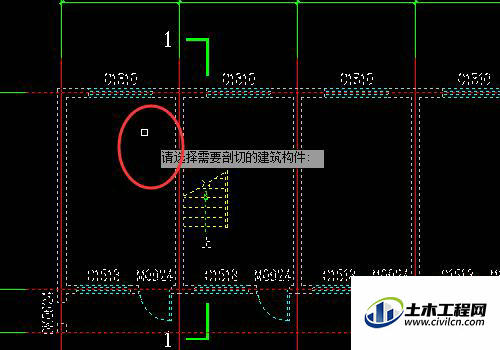

点击选择我们绘制的剖切符号。
第5步
然后我们用框选选择我们需要会在建筑物的平面图；选择完毕后点击右键确定。
第6步

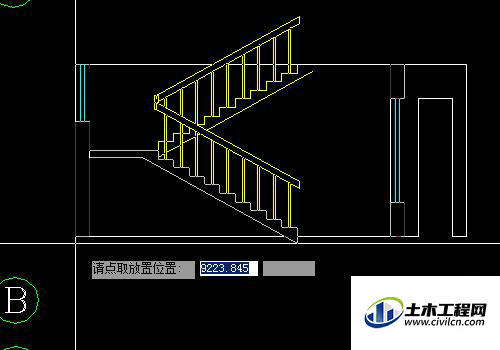

然后在合适的为位置点击我面生成的里面图形。
第7步

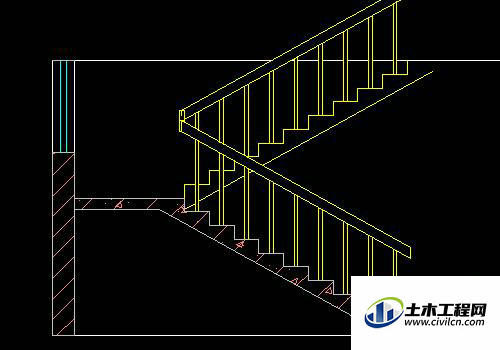

然后我们在图像中填充混凝土和砌体的图案填充，楼梯断面图绘制完成。
