CAD图纸利用布局可以将需要的模型显示出来，模型其余部分不显示，这样可以在视口中调正所要显示的文件，为了清晰显示。遇到不规则的图形，或是需要大样图表示的，此时就要用到异形视口了，一起来了解CAD怎样建立异形视口的吧！
方法/步骤
第1步

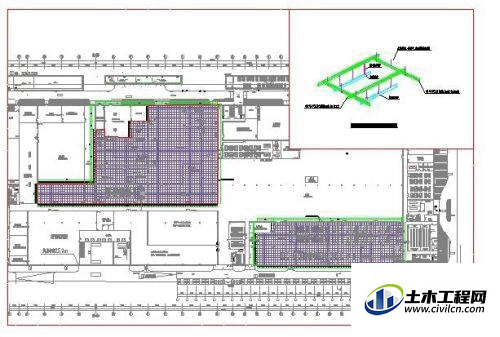

首先，我们打开一个工程图纸，如下图所示，是某项目二次吊挂图纸，旁边有个小图是二次吊挂的局部详图。
第2步

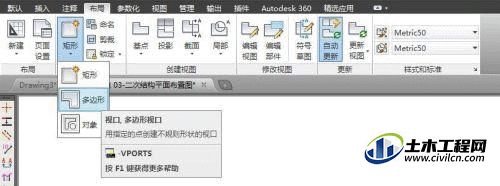

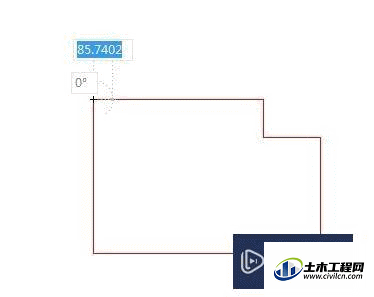

第二步，我们要到布局，利用布局标签下的多边形，可以绘制任意多边形。
第3步

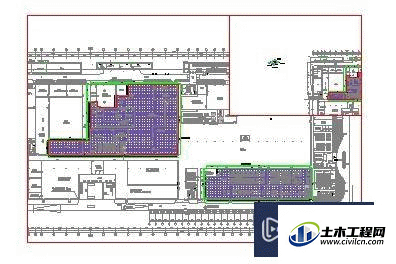

第三步，在右上角缺口处画一个小矩形的视口，mv（新建视口），
第4步

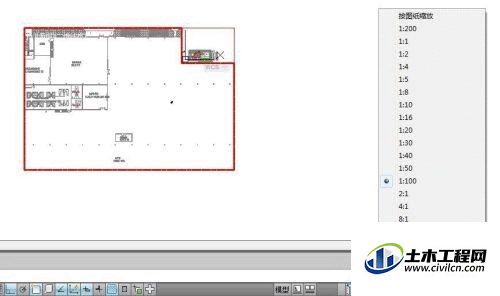

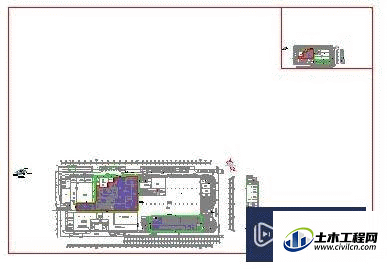

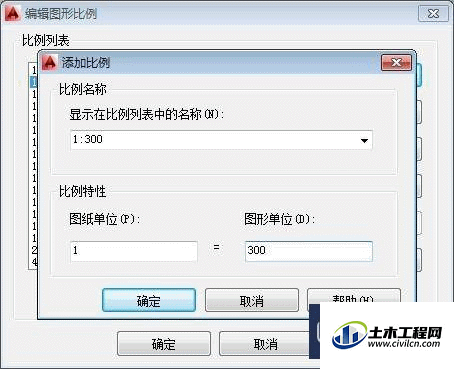

第四步，双击进入视口调整视口内图形比例，如果有合适比例可选就选其中比例，否则，可自定义比例，
第5步

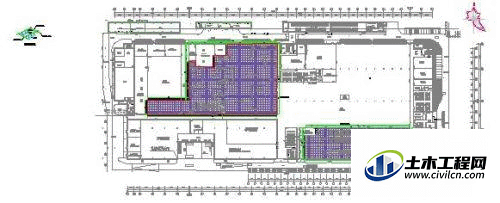

第五步，自定好图纸比例，将大图纸调整到1:300
第6步
第六步，将详图调整到1:100，即可得到下图所示布局
