椭圆形与圆形的区别是前者是扁形，而后者是圆形，在CAD中设计的椭圆要么是水平的，要么是垂直的，所以CAD如何画出带有角度的椭圆呢？本次经验来详细的为大家解答。
方法/步骤
第1步

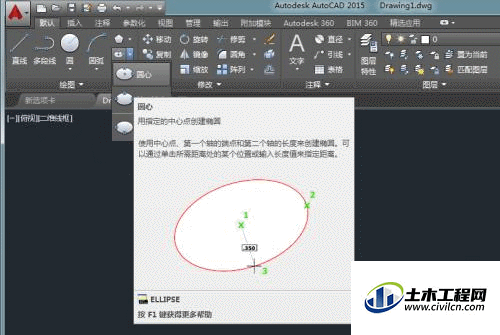

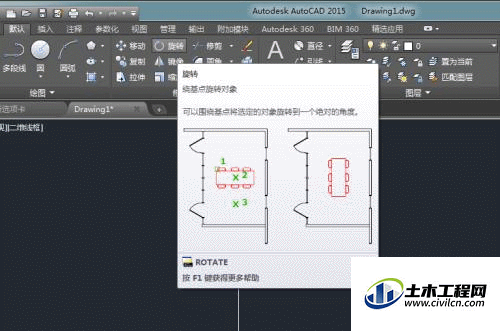

本节经验讲解的命令有两个，一是椭圆形，二是旋转指令；以下是其定义；
第2步

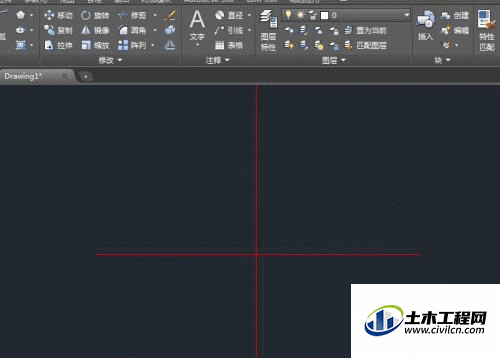

先按下图绘制两条中心线；（在设计图形时，一定要养成绘制中心线的习惯）
第3步

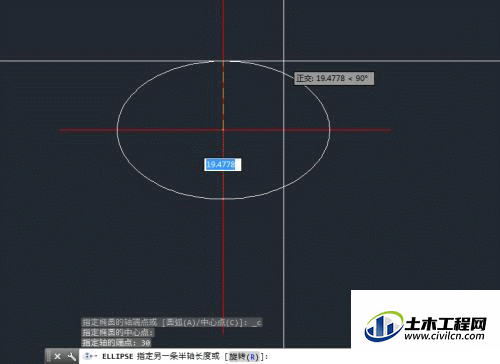

单击椭圆命令，以中心线的交点为圆心，绘制椭圆，先输入长半轴尺寸，然后输入短半轴尺寸；
第4步

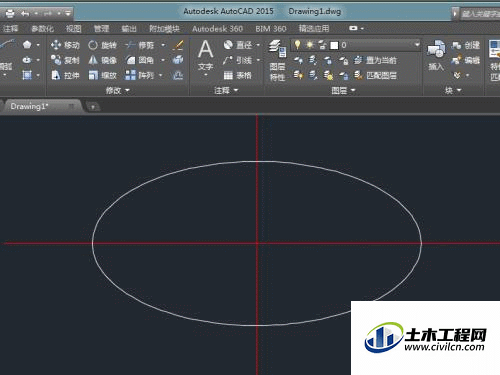

在椭圆的各参数输入完成后，其规则图形如下；
第5步

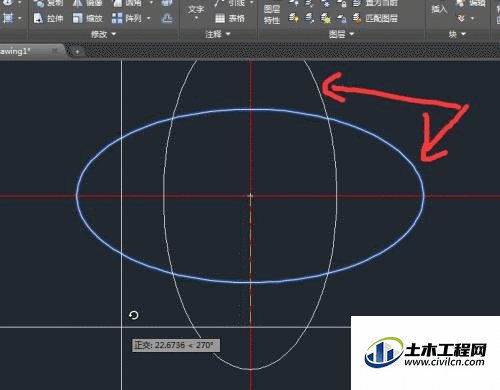

为了让椭圆带有角度，还需要使用旋转指令，单击旋转，以椭圆的圆心为旋转点，然后输入其角度；
第6步

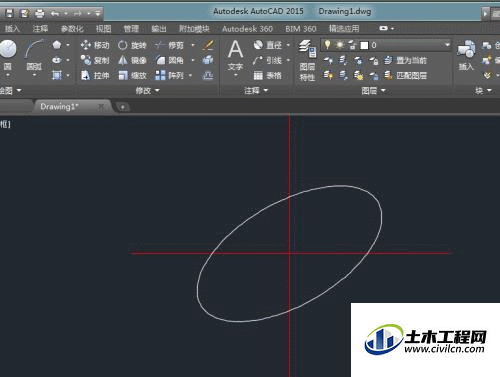

在执行完旋转命令后，我们得到的带有角度的椭圆如下图；（如想保留原先的水平椭圆，需要在为椭圆输入旋转角度前，根据提示输入旋转复制）
第7步
设计技巧：
在绘制图形的过程中，有时候为了达到某一效果，需要采用多个命令组合才能完成。
