CAD在钣金行业常用的一款绘图软件，钣金下料时用CAD处理三维软件生成的展开料时有大量折弯线需要删除，这一步工作量大而且枯燥，那么CAD快速选择命令如何使用呢？这就来给大家分享方法。
方法/步骤
第1步

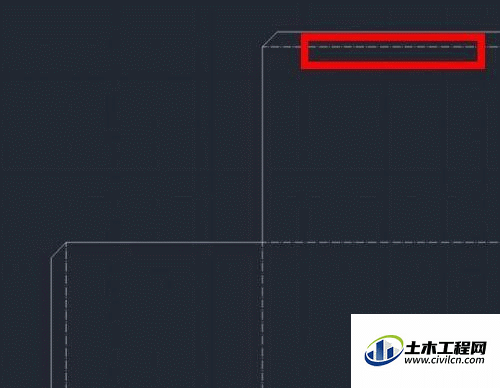

如图三维软件生成的展开料上边，每一个折弯边都有两条虚线代表折弯线
第2步

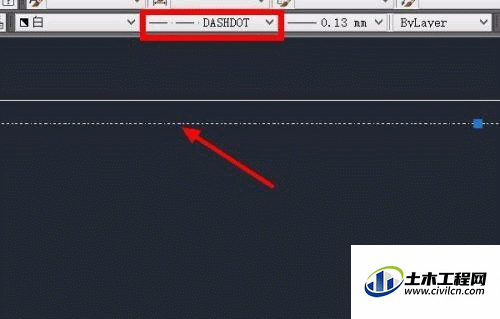

选择任意虚线查看线型（因为三维软件生成的折弯线都是统一线型），如果CAD没有设置特性栏可根据第三步提供方法设置
第3步

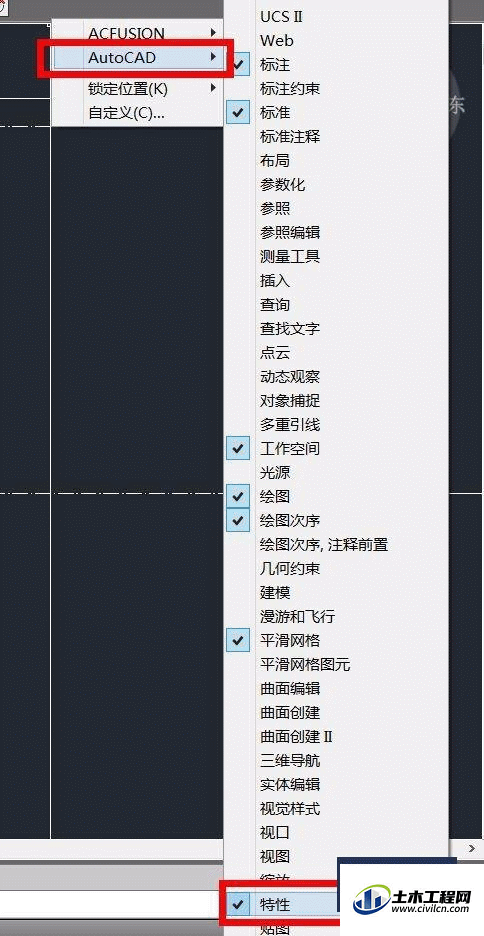

选择CAD软件边框右键点击，选择Auto CAD 再选择特性，这样特性栏就出来了，拖到自己习惯使用的地方，我的是放在顶部
第4步

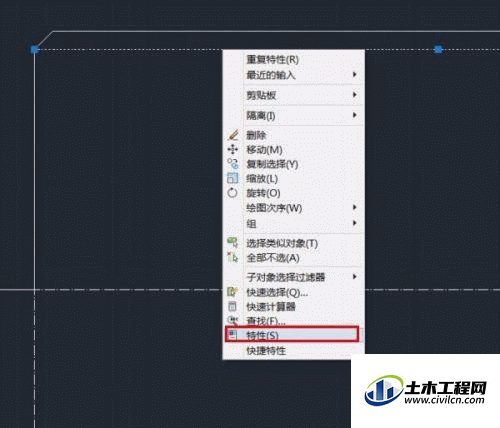

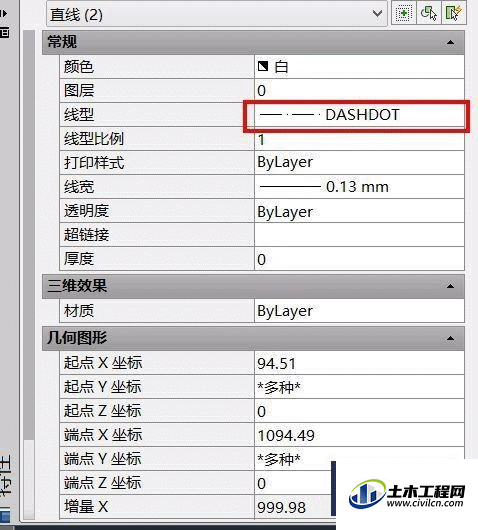

查看特性还有一种方法就是选择虚线，右键点击选择特性直接查看
第5步

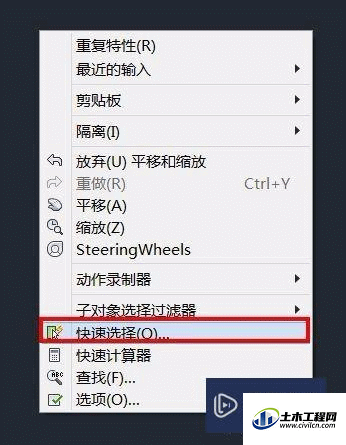

按ESC取消选择，在CAD图纸空白处右键点击选择快速选择命令，当然也可以用快捷命令
第6步

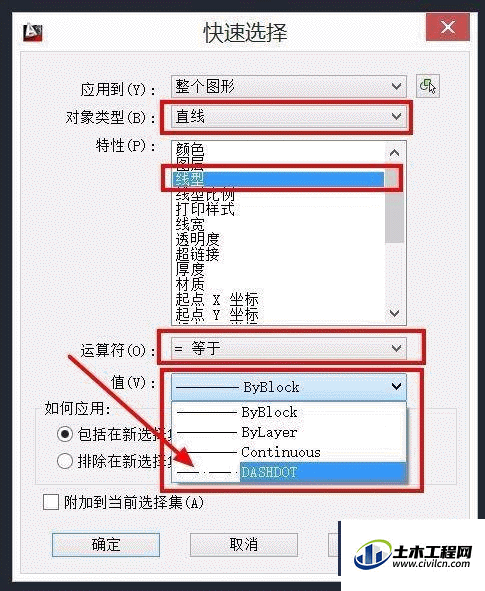

对象类型选择直线，特性选择线型，运算行选择=，值选择我们刚刚看到的那个线型，单击确定
第7步

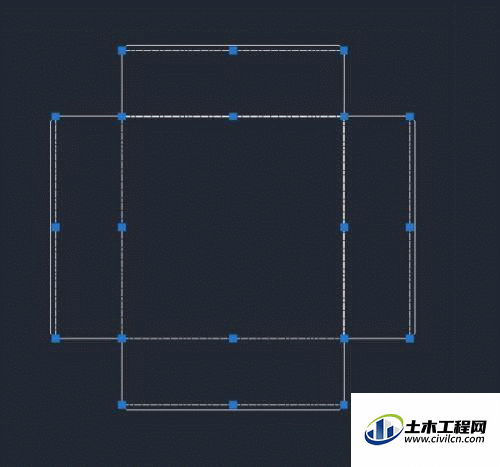

此时所有虚线都被选中，直接删除即可
第8步

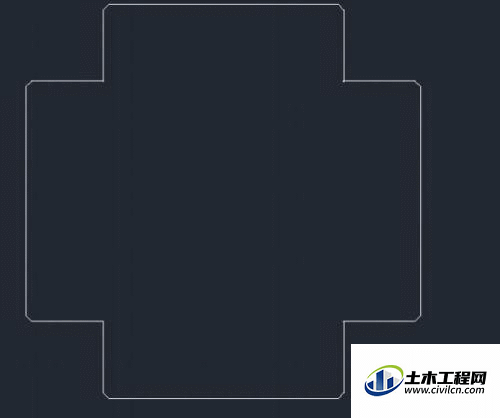

这张是删除虚线的效果，是不是干净快捷
