CAD常被应用于机械行业，所以本次来分享一下CAD如何1:1画出螺纹配套a级小垫圈。注意螺纹大径也不同，以及随意尺寸是不同的，但是画法是一样的，所以大家需要的是掌握方法。
方法/步骤
第1步

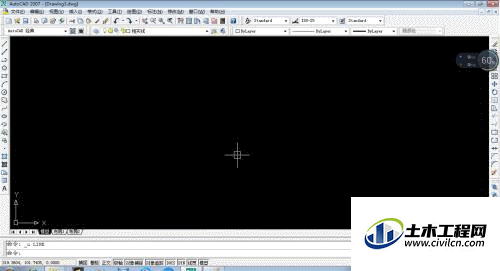

打开CAD，新建一个空白文件，设置好线型图层
第2步

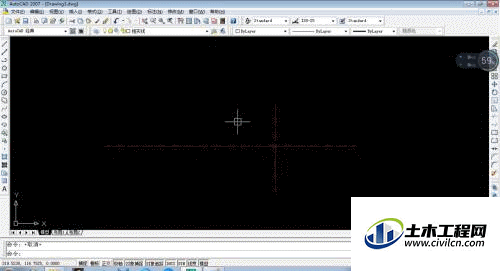

如下图所示，画中心线。

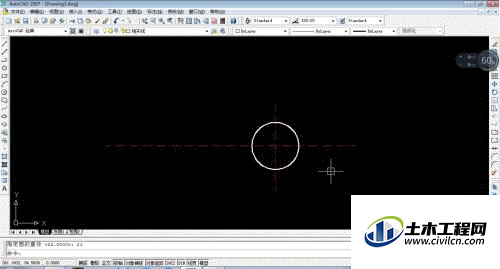

第3步
以中心线的交点为圆心，画一个圆，直径21mm。
这是小垫圈的孔径。尺寸来自《现代工程图学》附表

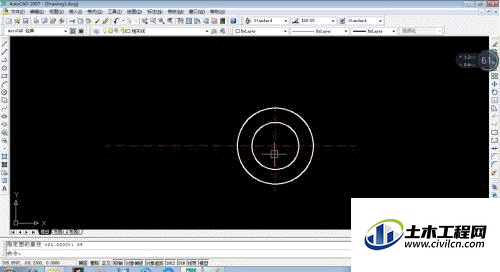

第4步
继续以中心线的交点为为圆心，画一个圆，直径34mm。
这是小垫圈的外径。尺寸来自《现代工程图学》附表
第5步

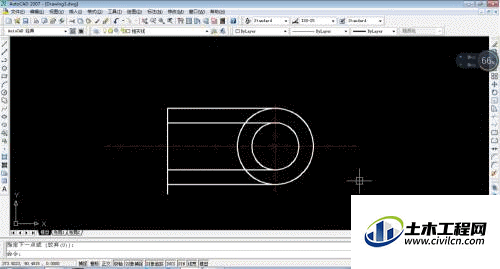

如下图所示，画辅助线
第6步
将左边的垂线向右偏移3mm。如下图所示。
这是小垫圈的厚度，尺寸来自《现代工程图学》附表
第7步
按下图所示，修剪、删除辅助线。

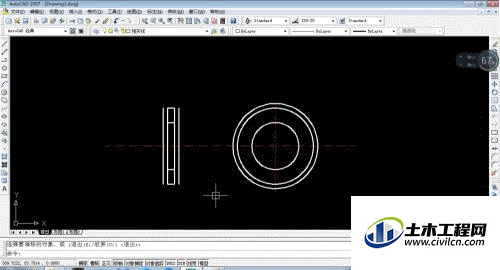

第8步
将左边的线段向左偏移2mm。
将右边的线段向右偏移2mm。
将大圆向外偏移2mm。

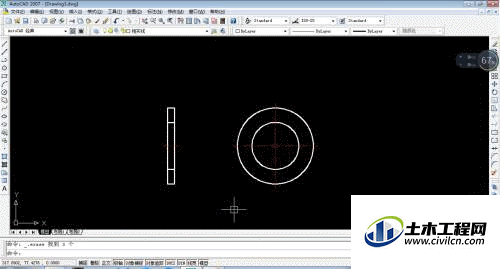

最终如下图所示。
第9步
修剪中心线

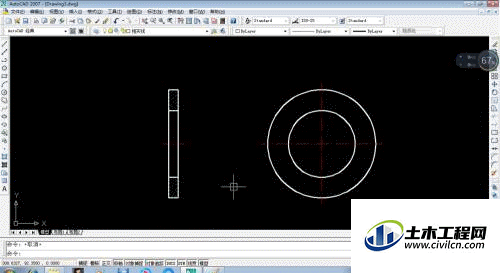

第10步
删除之前偏移2mm出来的辅助线。
第11步
填充右视图，如下图所示，看不清填充线的原因是因为线的颜色比较暗。
第12步

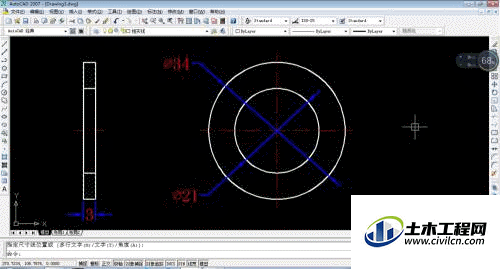

标注尺寸，完事了
