我们在使用CAD绘制图形时，可以绘制出各种各样的图像，因此很多小伙伴使用CAD来绘制一些建筑工程图纸，在建筑图中我们需要画出挡土墙，那么下面我们就来看看CAD如何制作挡土墙的吧！
方法/步骤
第1步

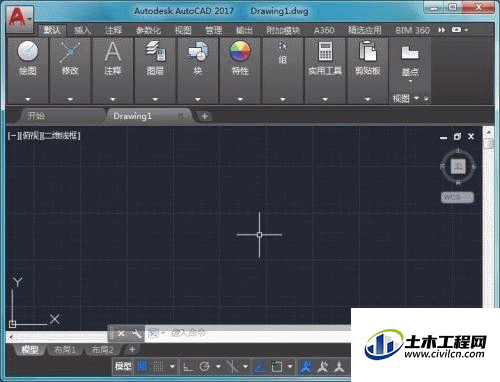

打开CAD这款软件，进入CAD的操作界面如图所示：
第2步
在上面的菜单区里找到直线命令，如图所示：
第3步

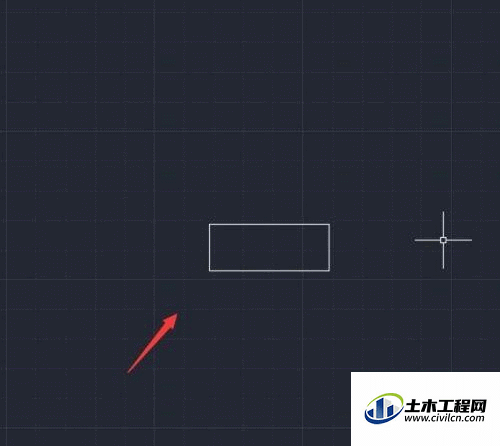

使用直线命令绘制出一个矩形作为挡土墙的底座，如图所示：
第4步

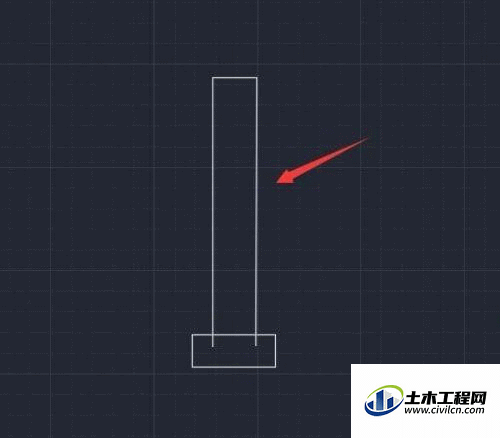

在底座上再绘制出挡土墙的主体，如图所示：
第5步

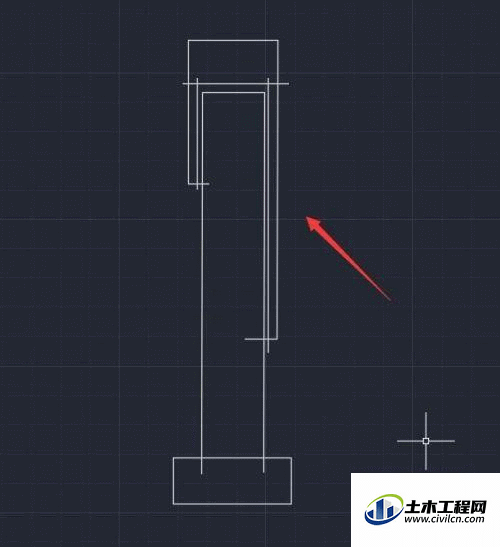

再在主体上画出挡土墙的密封构件，如图所示：
第6步

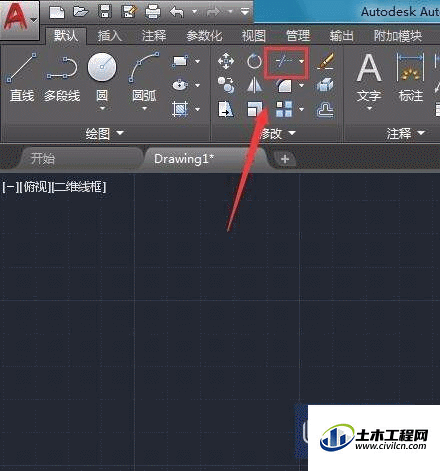

再在上面的菜单里找到修剪选项，如图所示：
第7步
点击修剪选项，将多余的线删除然后再在菜单区里找到填充选项，如图所示：
第8步
使用填充选项在图形中填充不同的图案，如图所示：
第9步

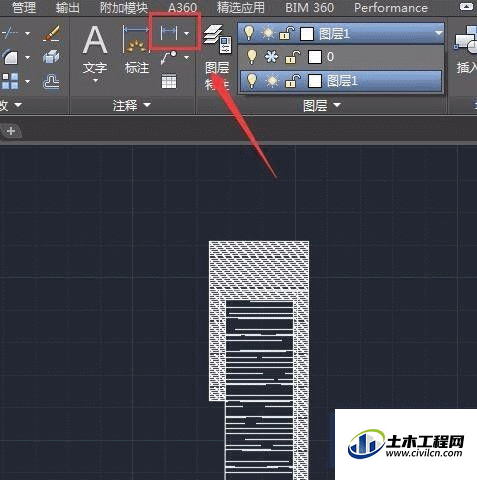

再在上面找到线性标注选项，如图所示：
第10步

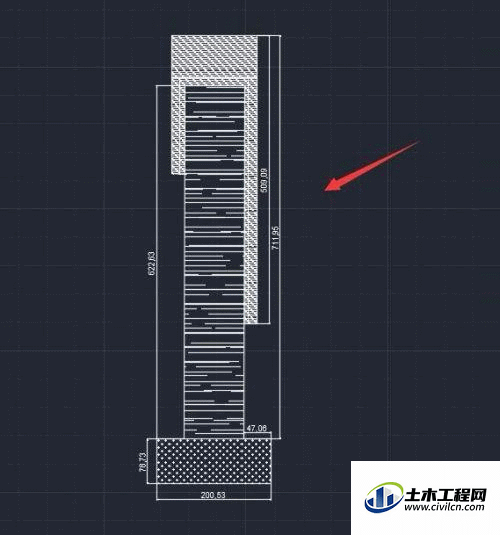

选择线性标注选项，为我们绘制的挡土墙标上尺寸这样我们的挡土墙就画好了，如图所示：
