五星红旗旗面为红色，长方形，长高比为3：2，旗面左上方缀黄色五角星五颗。四个小星环拱于一个大星。红旗有标准的画法和五角星排列，下面就一块了解CAD怎样画五星红旗的吧！
第1步

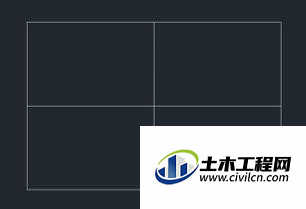

执行【RECTANG】命令，画长240，高160的矩形。执行【LINE】命令，连接矩形四个边的中心点，把矩形分成四个相等的长方形。
第2步
执行【OFFSET】命令，将左上方之长方形上下划为十等分，左右划为十五等分。
第3步
执行【CIRCLE】命令画大圆，中心点在该长方形上5下5、左5右10之处。半径为3等分。执行【CIRCLE】命令，画小圆，四颗小圆的中心点，第一点在该长方形上2下8、左10右5之处，第二点在上4下6、左12右3之处，第三点在上7下3、左12右3之处，第四点在上9下1、左10右5之处。小五角星半径为一等分。
第4步
执行【LINE】命令，把大圆和4个小圆的圆心连接起来。执行【POLYGON】命令，在圆内画正五边形，大正五边型一个角尖正向上方。执行【ROTATE】命令，使z四个小圆每个五边形都有一个角冲向大圆圆心。
第5步
执行【PLINE】命令将正五边形顶点相互连接起来，构成五角星。删除辅助线条和多余的部分。
第6步
执行【HATCH】命令，填充颜色。五角星填充为黄色，旗面为红色。这样五星红旗就绘制好了。
总结
1.执行【rectang】命令，画长240，高160的矩形。执行【LINE】命令，连接矩形四个边的中心点，把矩形分成四个相等的长方形。
2.执行【OFFSET】命令，将左上方之长方形上下划为十等分，左右划为十五等分。
3.执行【CIRCLE】命令画大圆，中心点在该长方形上5下5、左5右10之处。半径为3等分。执行【CIRCLE】命令，画小圆，四颗小圆的中心点，第一点在该长方形上2下8、左10右5之处，第二点在上4下6、左12右3之处，第三点在上7下3、左12右3之处，第四点在上9下1、左10右5之处。小五角星半径为一等分。
4.执行【LINE】命令，把大圆和4个小圆的圆心连接起来。执行【POLYGON】命令，在圆内画正五边形，大正五边型一个角尖正向上方。执行【ROTATE】命令，使z四个小圆每个五边形都有一个角冲向大圆圆心。
5.执行【PLINE】命令将正五边形顶点相互连接起来，构成五角星。删除辅助线条和多余的部分。
6.执行【HATCH】命令，填充颜色。五角星填充为黄色，旗面为红色。这样五星红旗就绘制好了。
