CAD绘图时经常会用到带有箭头的直线，在CAD图纸里面，箭头是非常重要的指引表示，那么CAD怎样快速绘画箭头呢，其实很简单，详细步骤如下所述。
方法/步骤
第1步
打开电脑上的CAD软件，在命令栏输入PL，PL是绘制多线段的命令，L是绘制直线的命令，要区分开来，接着打开命令栏下的正交图标。
第2步
在绘图区域绘制一条直线，先点击一点，接着横向拖动鼠标，在合适地方点击鼠标左键，直线就画好了。
第3步

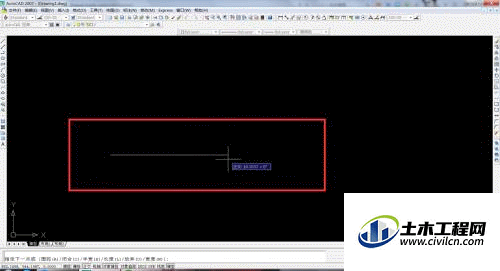

拖动光标向直线相反的方向，在直线的某个合适位置点击鼠标左键形成一个点，从点到直线终点的位置就是确定的箭头的位置。
第4步

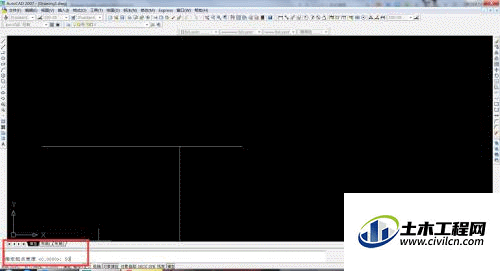

在命令栏指定下一点的命令提示后输入w，w是表示刚才画的箭头区域的宽度。
第5步

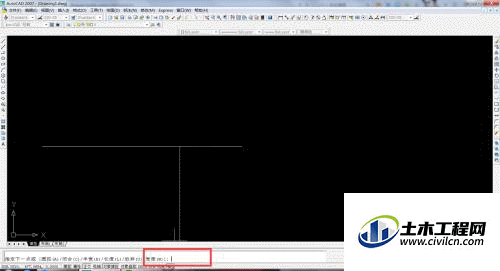

在命令栏中的制定起点宽度中输入合适的数值，点击回车键，在指定端点宽度中输入0，点击回车。
第6步

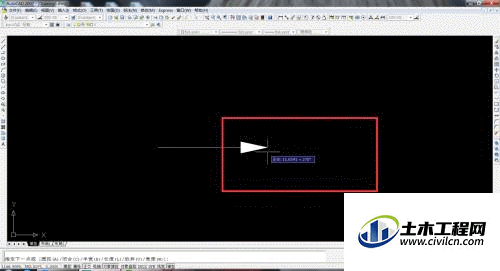

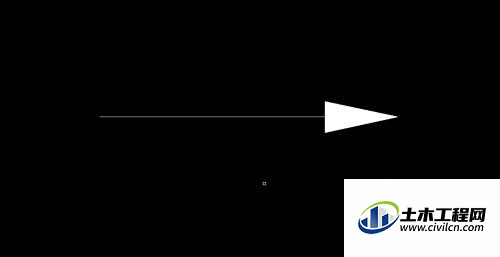

拖动光标至直线的终点或者根据显示的箭头拖动到合适的位置，点击鼠标左键，如图，带箭头的直线就绘制好了。
