很多小伙伴想知道CAD用点过滤器怎么找出矩形中心点，关于获取矩形中心点的方法有很多种，但使用过滤器的方法是通过捕捉的方法也找到矩形中心点，虽然不常用，但非常实用，下面来分享使用方法。

方法/步骤

第1步

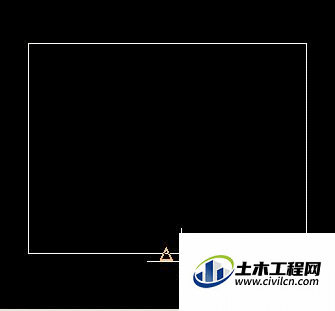

为了很好的说明这个方法的使用情况，我这里举例说明一下。如图，我们要以矩形的中点为圆心绘制一个圆。


第2步

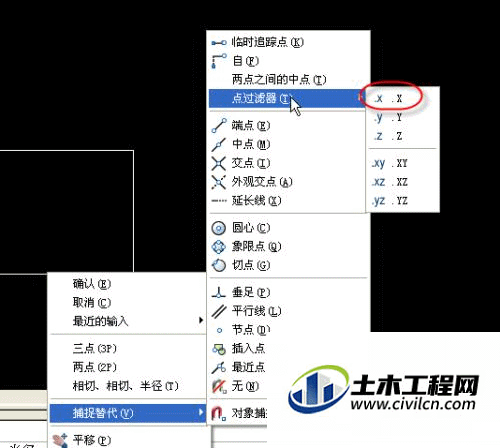

在命令行中输入C命令后，空格右击在弹出的菜单中选择“捕捉替代”下的“点过滤器”下的“.x”


第3步

当然如果你嫌麻烦的话，可以直接在命令行中输入“.x”（引号不要输入）


第4步

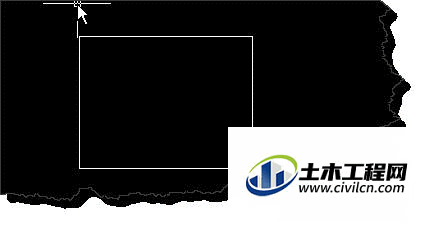

这个时候我们捕捉矩形水平边上的中心。如图所示


第5步

右击在弹出的菜单中选择“捕捉替代”下的“点过滤器”下的“.y”


第6步

当然如果你嫌麻烦的话，可以直接在命令行中输入“.y”（引号不要输入）


第7步

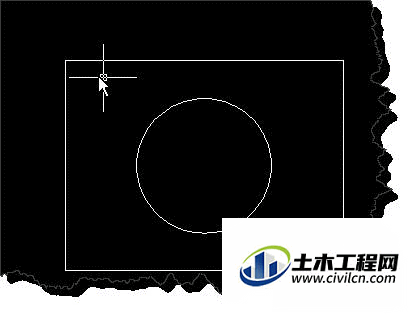

这个时候CAD会直接捕捉到矩形的中心点。我们分析一下原理，其实很简单，我们第一次捕捉获得了中心点X的坐标，第二次捕捉获得了中心点Y的坐标，从而获得了Y点的坐标。这样我们就获得了中心点的坐标。最后输入圆的半径即可以绘制圆了。


第8步

坐标过滤器获得一个位置的 X 值、另一个位置的 Y 值来指定新的坐标位置。 与对象捕捉一起使用时，坐标过滤从现有对象提取坐标值。说到底“点过滤器”实际上也是捕捉点。
