CAD软件的应用领域广泛，如建筑、土木工程、电器工程和制造业等，都非常的受欢迎。其中许多机械零件都是使用CAD来绘制的，那么CAD轴类零件怎么画？这就把自己的技巧全部分享给大家。
方法/步骤
第1步

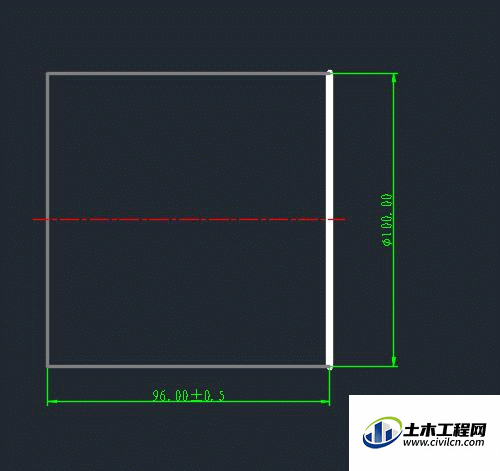

此图为一段直径为100mm，长度为96mm，的棒料。注册直径方向一定要标注直径符号“Φ”，在CAD中输入“%%C”即为直径符号。
第2步
此图为一个带扁方和内螺纹的剖面图，因在视图中不能完全展示零件内部的结构，所以需要把零件剖开来展现内部结构。
第3步

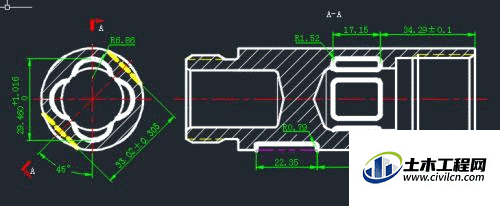

在一个视图不能表现所有结构和尺寸时可以根据需要增加一个视图。注意剖开位置一定要标注出来。
第4步

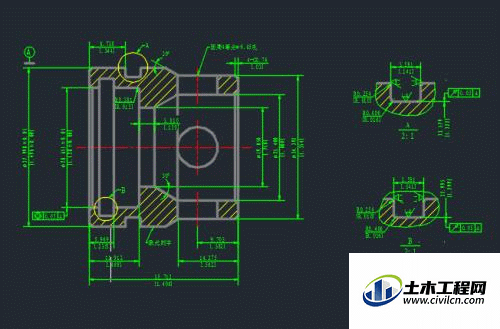

在一些图的细节位置可以添加局部视图，注意标注出局部位置和比例。
第5步

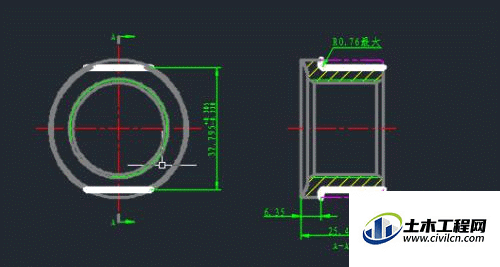

有时还可以根据需要画出旋转剖视图，主要区别在于剖开位置的标注。
第6步

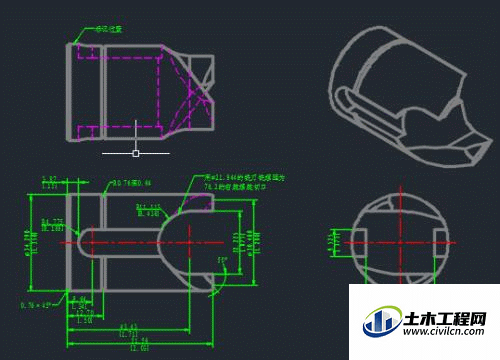

有时为了能直观了解零件，可以添加实体图。（可以在其它软件中画出实体图再导入）。
