一些特殊的CAD图纸，在我们绘制好图之后，需要给图形的线条进行标注上尺寸，以便更好的了解图纸的信息，但是新手可能不知道标注的方法，那么你可以看看下面的CAD中标注尺寸的教程。
方法/步骤
第1步

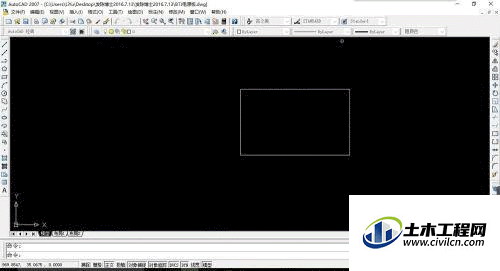

打开CAD软件，新建一个工程，然后随便画上一个图形
第2步

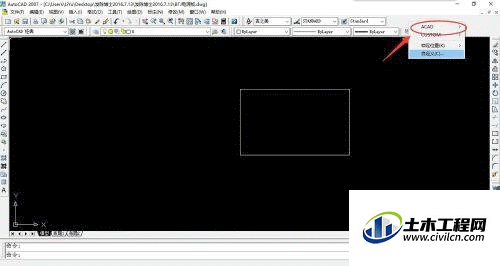

将光标移到工具栏上面，单击鼠标右键，然后将光标移到CAD
第3步

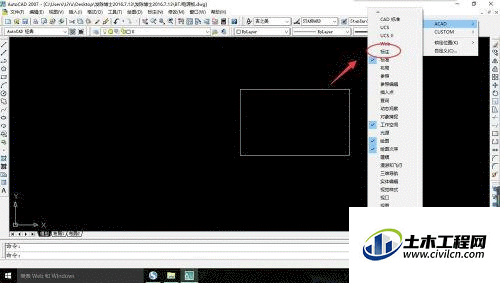

在下拉菜单选择“标注”选项
第4步
现在出现了标注工具栏，选择一个测量工具，单击鼠标左键进行选择
第5步

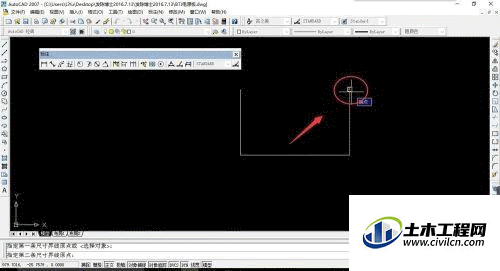

将光标移到将要测量图形的一个点上，单击一下鼠标左键，进行选择
第6步

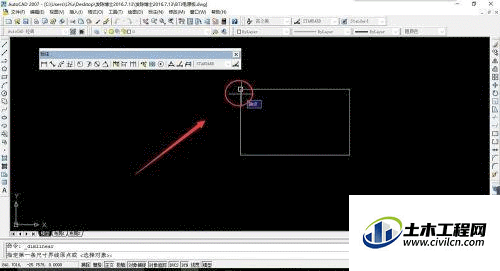

然后将光标移到另一个点上，再次单击鼠标左键，然后就可以往后拉了
第7步

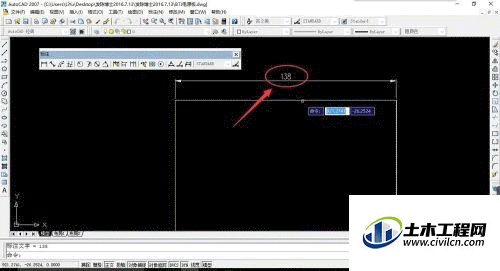

现在可以看到测量到的数据，这也就完成了一条边的测量
