在CAD中制作工程图纸,那么比例的设置是非常重要的,在对的比例下绘图,这样才能实际使用,可是CAD制图比例如何使用呢?其实非常简单,下面教程就来解答。

方法/步骤

第1步

理解定义。

所谓制图比例,就是图中图形与其实物相应要素的线性尺寸之比。表示方法为A:B,A表示在图样上绘制的尺寸,B表示物件的实际尺寸。

制图比例一般分:相等比例,缩小比例与放大比例三种情况。


第2步

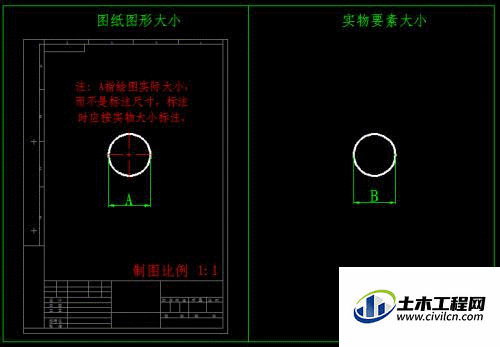

相等比例。

表示图中绘制尺寸相较物件实际尺寸比例相等。


第3步

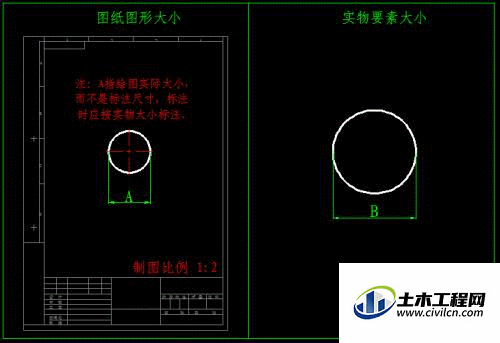

缩小比例。

表示图中绘制尺寸相较物件实际尺寸比例缩小。

例如1:2表示绘图尺寸为实物尺寸的1/2。


第4步

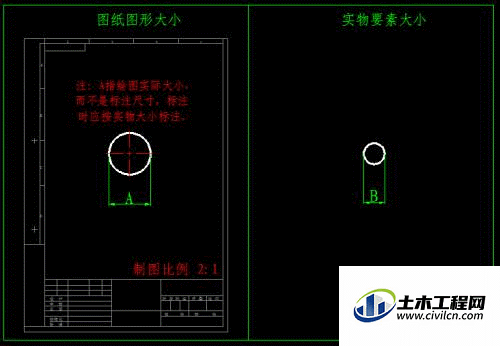

放大比例。

表示图中绘制尺寸相较物件实际尺寸比例放大。

例如2:1表示绘图尺寸为实物尺寸的2倍。


第5步

常用推荐比例。

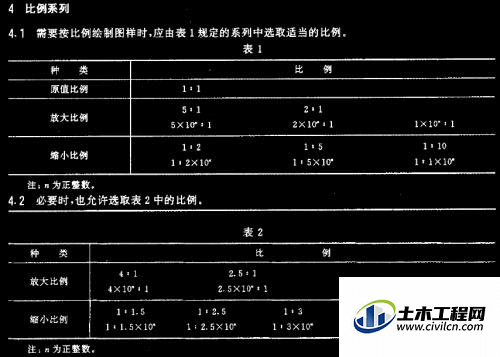

按照 GB/T 14690中相关规定,一般采用图中比例。
