怎么用天正cad快速获取房间及封闭图形面积

面积在设计中是一个普通存在的需求,天正建筑的查询面积和面积计算命令,为此提供了很大的便利。

查询面积

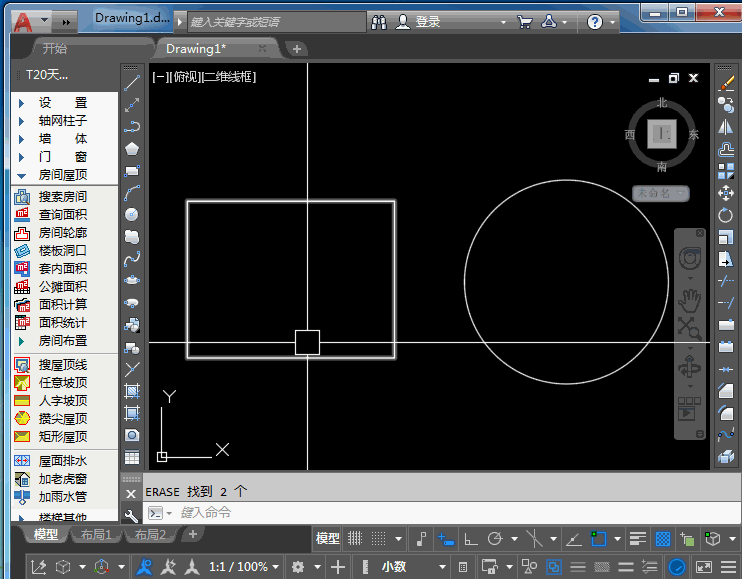

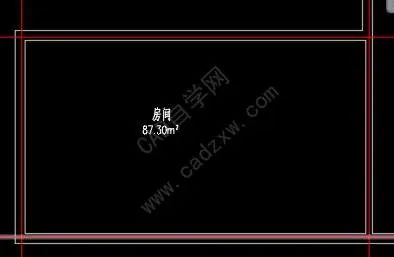

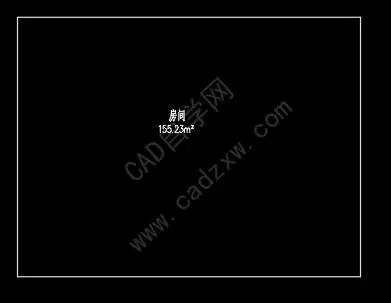

天正建筑菜单栏,房间屋顶选项卡下,单击查询面积。如果查询对象是建筑房间,框选房间,然后空格。即可得到房间面积数据,并可标注在图纸上。



动图演示:


如果需要查询的面积对象非建筑房间,那么还能用这个命令吗?可以。这个命令也可以查询任意封闭式的曲线面积。

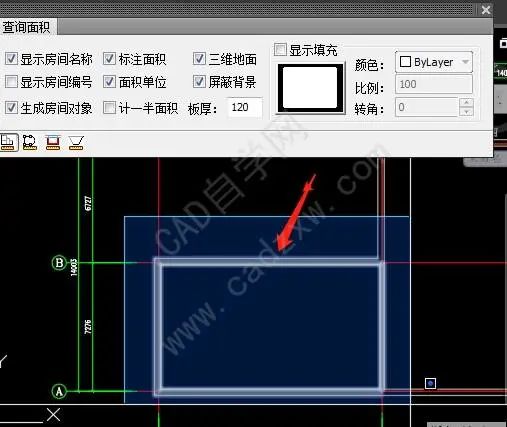

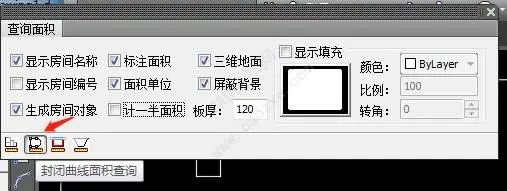

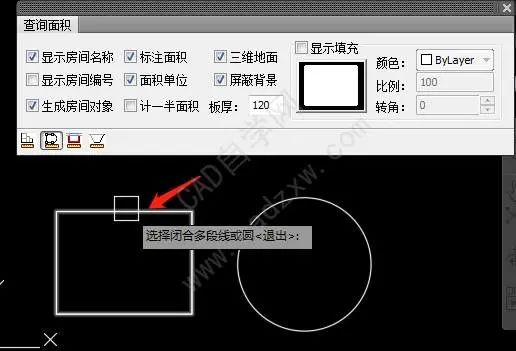

单击查询面积,在弹出的查询面积窗口中,左下角的工具面板单击第二个,可用于查询封闭空间的面积。

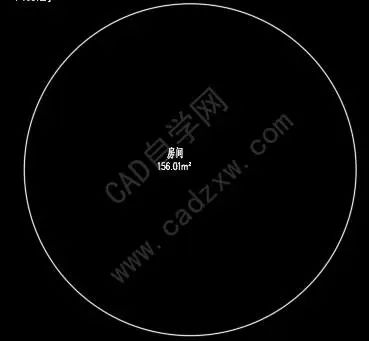

然后选择需要查询的封闭式曲线的对象,即可得到结果。




动图演示:


面积计算

有时候你不但需要统计多个不规则图形的面积,而且还需要这些面积的总和。这时候天正建筑命令还有用吗?有,天正建筑的面积计算即可完成。

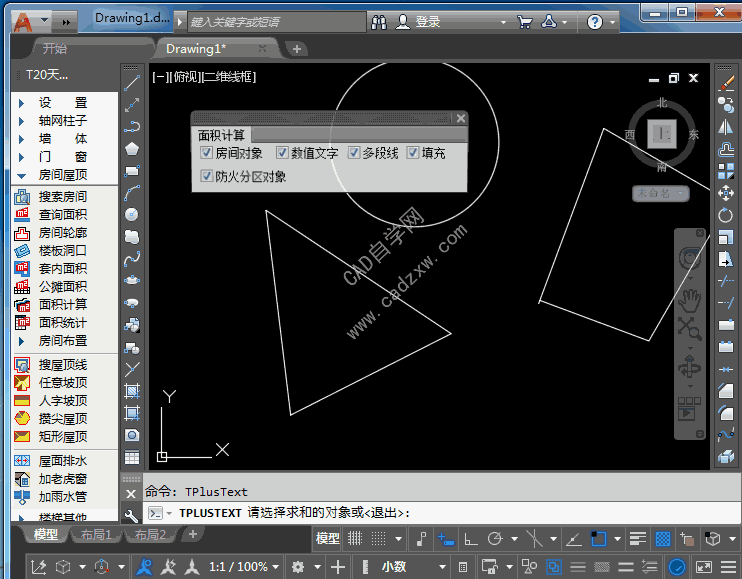

对于多线段组成的不规则封闭图形,还可以用面积计算进行面积查询。天正菜单栏,房间屋顶选项卡下,单击面积计算,选择多线段绘制的封闭图形,即可得到此封闭图形的面积。



选择对象,空格,即可得到面积数值。


动图演示:

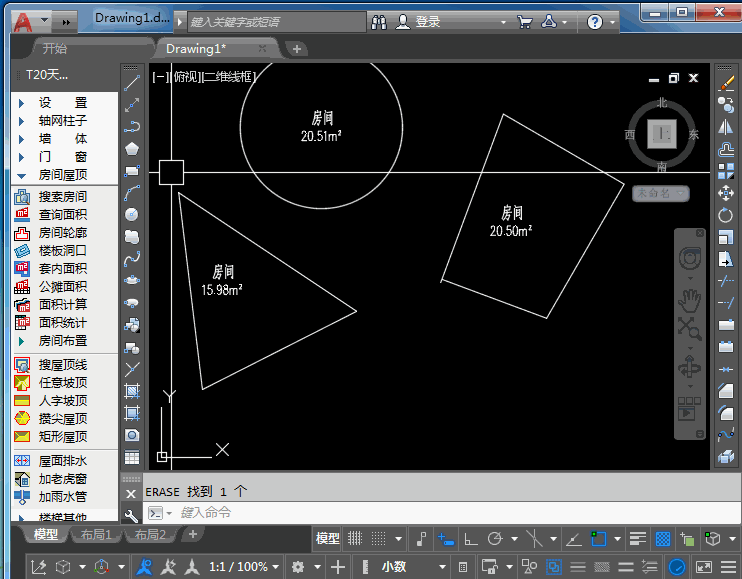

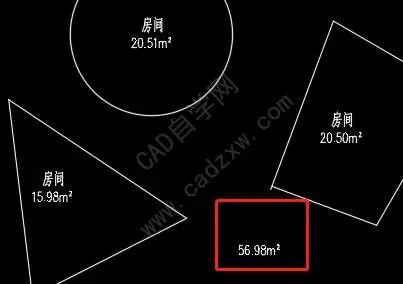

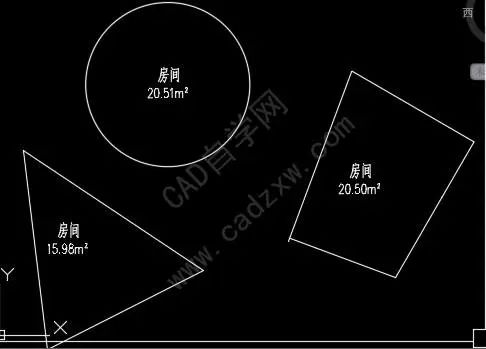

下图为多个封闭图形,且已查询其面积,想要知道总面积,怎么求和呢?面积计算命令可以解决。

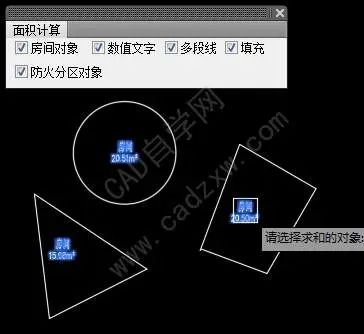

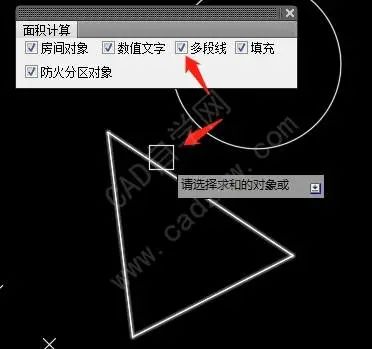

单击面积计算,选择面积数值,空格即可得到面积总和,并可将数值插入到图纸中。



动图演示:
