CAD极轴阵列的用法是后面的新版本才出现的,之前的老版本是叫做“环形阵列”,但是极轴阵列确实有一些新学习CAD的朋友有点难用,有的时候用很难到达自己的要的阵列项目数,那么一起来看看CAD极轴阵列怎么用的吧!

方法/步骤
第1步
首先启动我们已经安装好的Auto CAD,双击桌面上的CAD图标启动软件,由于版本不一样图标可能存在不一样。
第2步

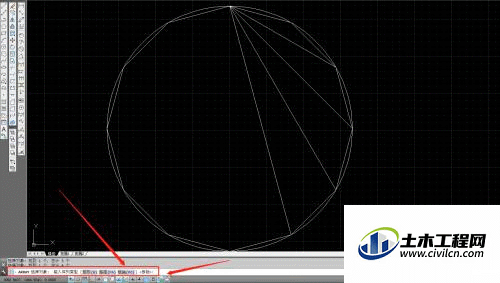

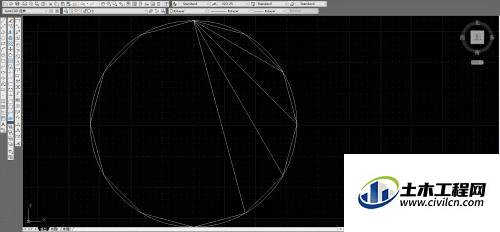

为了方便这里的实例讲解,我这里先画好一个圆,然后再画一个内接12边形,看图分析是内接12边形右边有4条线连接,如图所示。
第3步

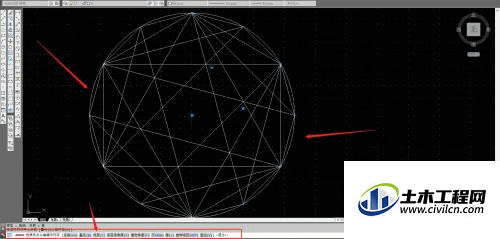

接下来我们输入阵列快捷键AR后空格键确定,命令栏提示有“矩形”“路径”“极轴”三个选项。
第4步

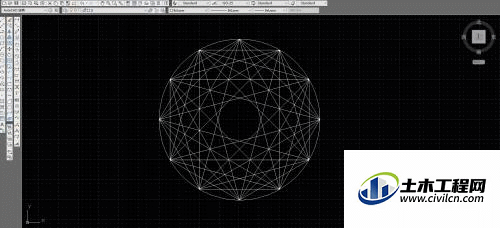

我们选择“极轴”后再点击以圆心为旋转点,然后会出现默认的旋转项目数,如果不是你想要的项目数我们可以在命令栏选择“项目”,然后会提示输入多少项目数,这个实例项目数为12,所以输入12空格确定。
