CAD可以更轻松地解决最严峻的设计挑战,借助其自由形状设计工具能创建所想像的形状。但是很多符号,我们都可以利用CAD的命令来绘制,本次就以CAD怎么画比较器图形符号为例,来操作给大家看看。

方法/步骤

第1步

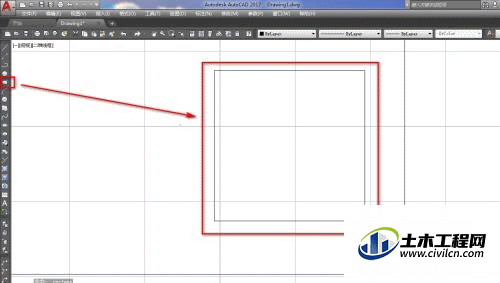

打开CAD,使用矩形工具,输入边长绘制一个正方形,如下图。


第2步

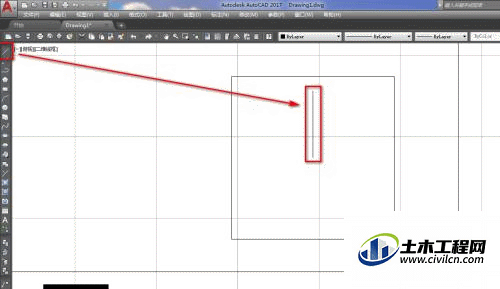

以正方形中心为起点,使用直线工具绘制一段竖线,如下图。


第3步

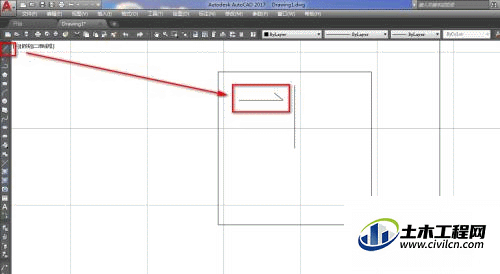

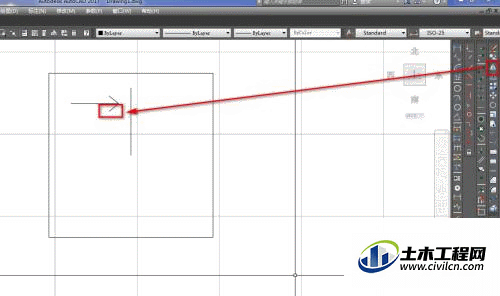

使用直线工具绘制一条折线,如下图。


第4步

使用镜像工具,将折线的斜线部分沿着横线做镜像,得到箭头,如下图。


第5步

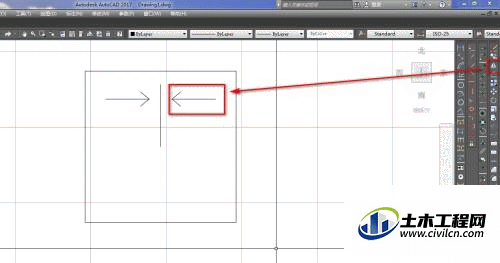

再次使用镜像工具,将整个箭线沿着竖线做镜像得到另一个箭头,如下图。


第6步

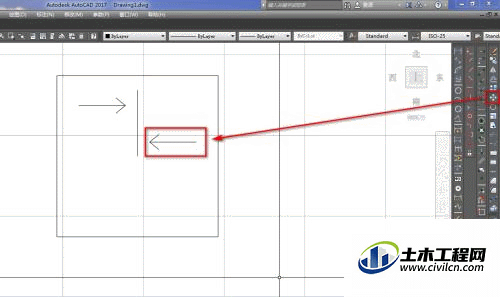

使用平移工具,将镜像后的箭线向下平移就得到了我们需要的比较器图形符号,如下图。
