CAD是非常不错的精确绘图软件，我们可以使用各种命令进行绘制图纸。一副完整的图纸，其中需要很多图形来组成，新手不懂可以从基础开始，就我们就来了解一下CAD一个大圆怎么外切8个小圆。
方法/步骤
第1步

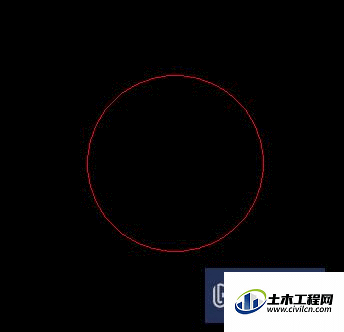

用C命令画中间的大圆，直径为50
步骤：C——点屏幕定圆心位置——D——50
第2步

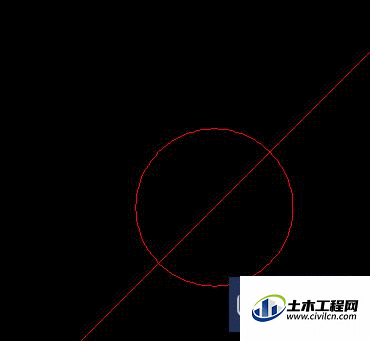

用XL命令画一条过圆心的45度的构造线。
步骤：XL——A——45——点圆心
第3步
再用XL命令画一条过圆心的水平构造线。
步骤：XL——H——点圆心
第4步

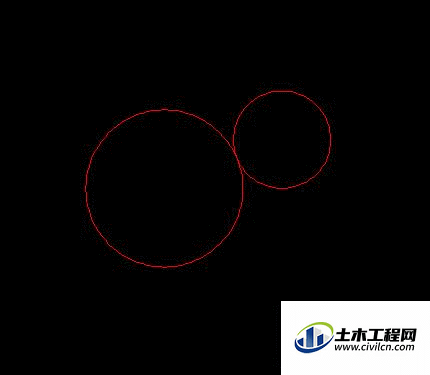

画小圆
步骤：C——3P——TAN——空格——点水平构造线——TAN——空格——点45度构造线——TAN——空格——点圆
第5步
清除两条构造线
步骤：选择构造线——DEL键
第6步

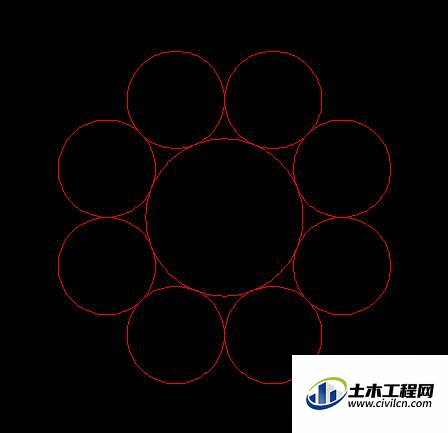

用阵列命令画其余的7个圆
步骤：AR——选（环形阵列）——中心点（选大圆的圆心）——项目总数选（8）——选择对象（选小圆）——回车——确定
