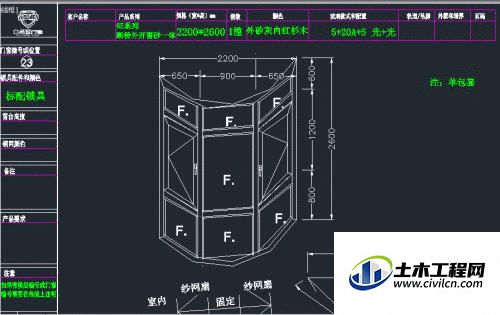

在工作中,我们经常需要打开之前绘制的CAD文件,有时候我们会遇到打开CAD图会看到曲线显示成了多段线 圆形显示成了多边形。CAD图完全变形了,那么CAD图形变形怎么恢复呢?这就来告诉大家解决办法。


方法/步骤

第1步

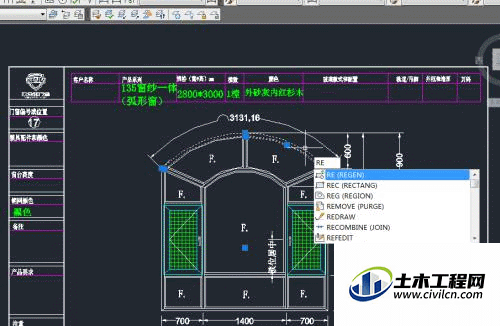

放大变形时直接在键盘上英文状态下输入快捷键  RE,紧接着连续按两次空格键。


第2步

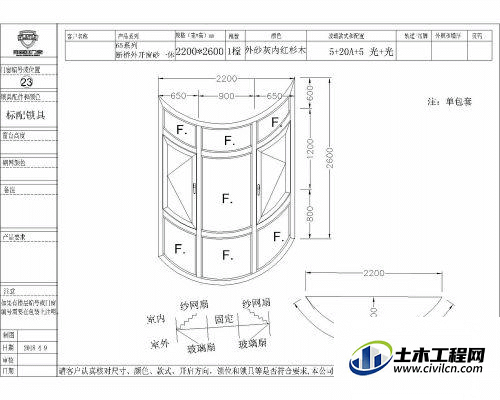

 这样刚才变形的图形就恢复了 。如下图


第3步

但是这个方法,还有可能会导致下次打开时文件会变形的情况,另外有一个方法可以恢复,也可以使下次打开时不会发生变形。


第4步

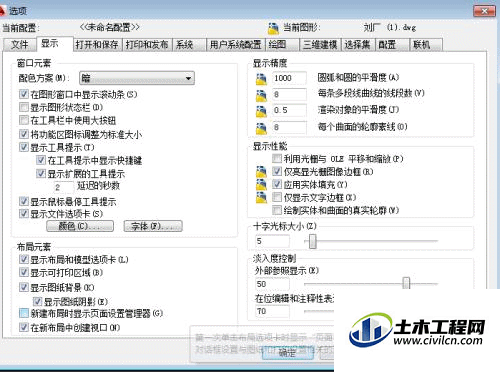

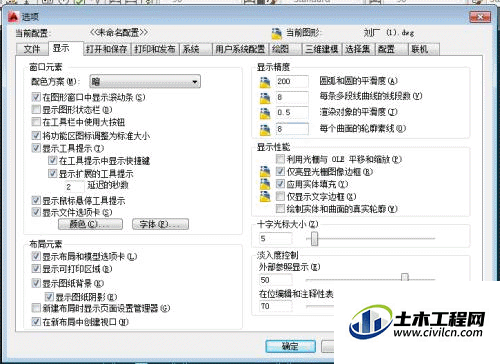

2、在键盘英文状态下输入快捷键 OP 并按回车,然后进入选项设置对话框,将显示项中的  圆弧和圆的平滑度  的参数值适当输入大点  然后 点击  确定 即可。保存文件后下次再打开此文件就不会出现变形的情况了。
