CAD其参数化绘图功能能够帮助您减少修订时间,确保一切协调有序、迅速。在进行图形绘制时,我们经常会使用到多段线,但是CAD多段线变成空心怎么办?不少朋友碰到过这种情况,那么这就分享解决办法给大家。

方法/步骤

第1步

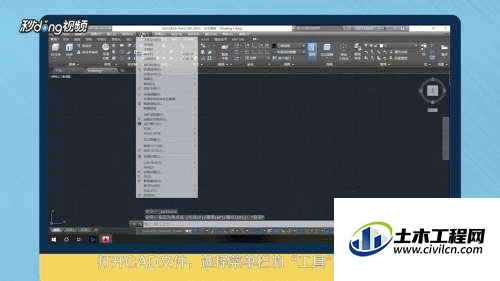

打开CAD文件,选择菜单栏的“工具”,点击“选项”。


第2步

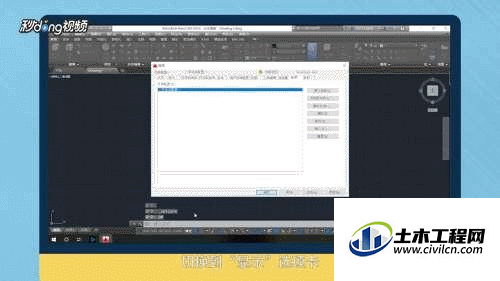

也可通过在命令行里直接输入“OP”回车,切换到“显示”选项卡。


第3步

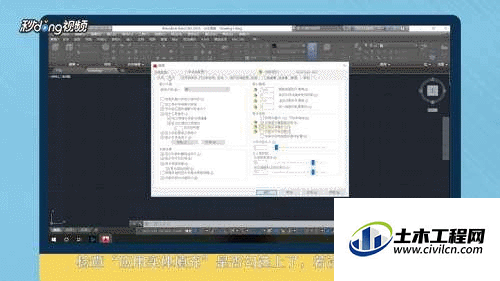

勾选“应用实体填充”,也可以在命令行直接输入“FILLMODE”和“1”。


第4步

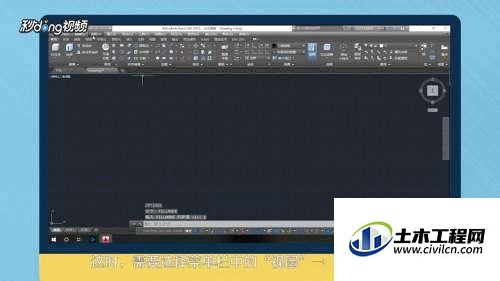

打开“应用实体值充”,选择菜单栏中的“视图”,选择“三维视图”。


第5步

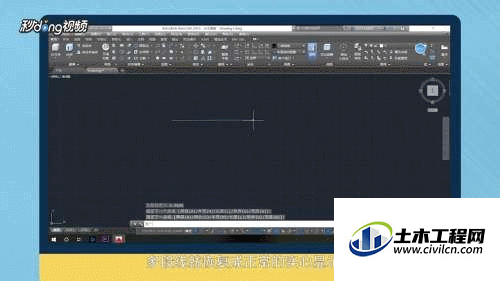

选择“俯视”,在命令行里输入“REGEN”,运行后多段线就恢复成正常的实心显示了。


第6步

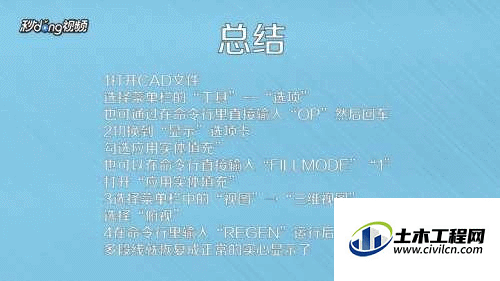

总结如下。
