CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,很多小伙伴不知道CAD怎么统计灯具、插座等设备的数量,其实和统计图形数量的方法是一样的,通过借助CAD的工具计算安装工程灯具、插座等设备的数量,极大的方便了我们的手算,准确率又高。

方法/步骤

第1步

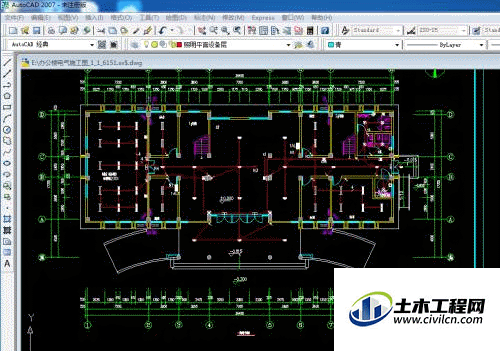

打开CAD,同时打开安装工程的CAD图纸。


第2步

命令窗口输入fi,按回车键。


第3步

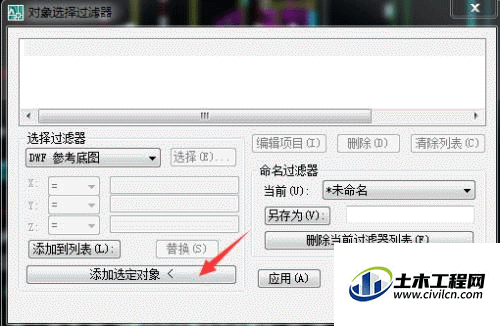

弹出的对象选择过滤器中选择添加选定对象,在图纸中选择你要数的灯具、插座等设备等。


第4步

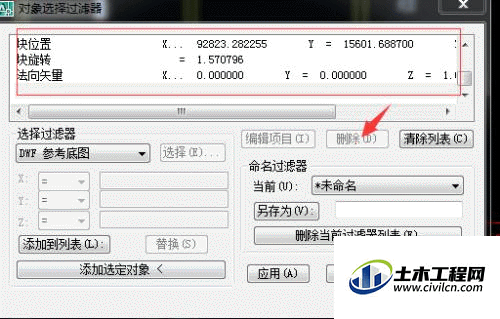

把块位置、块旋转、法向矢量都删除。


第5步

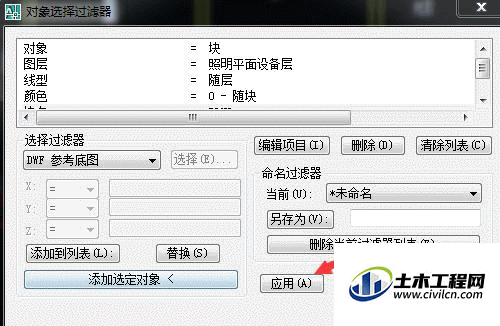

点击应用,框选所有图纸。


第6步

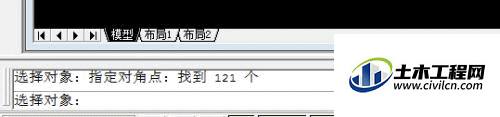

下方就会有你所要的灯具、插座设备等的数量了。
